Vor dem Erstellen von Kopien
2.1.6

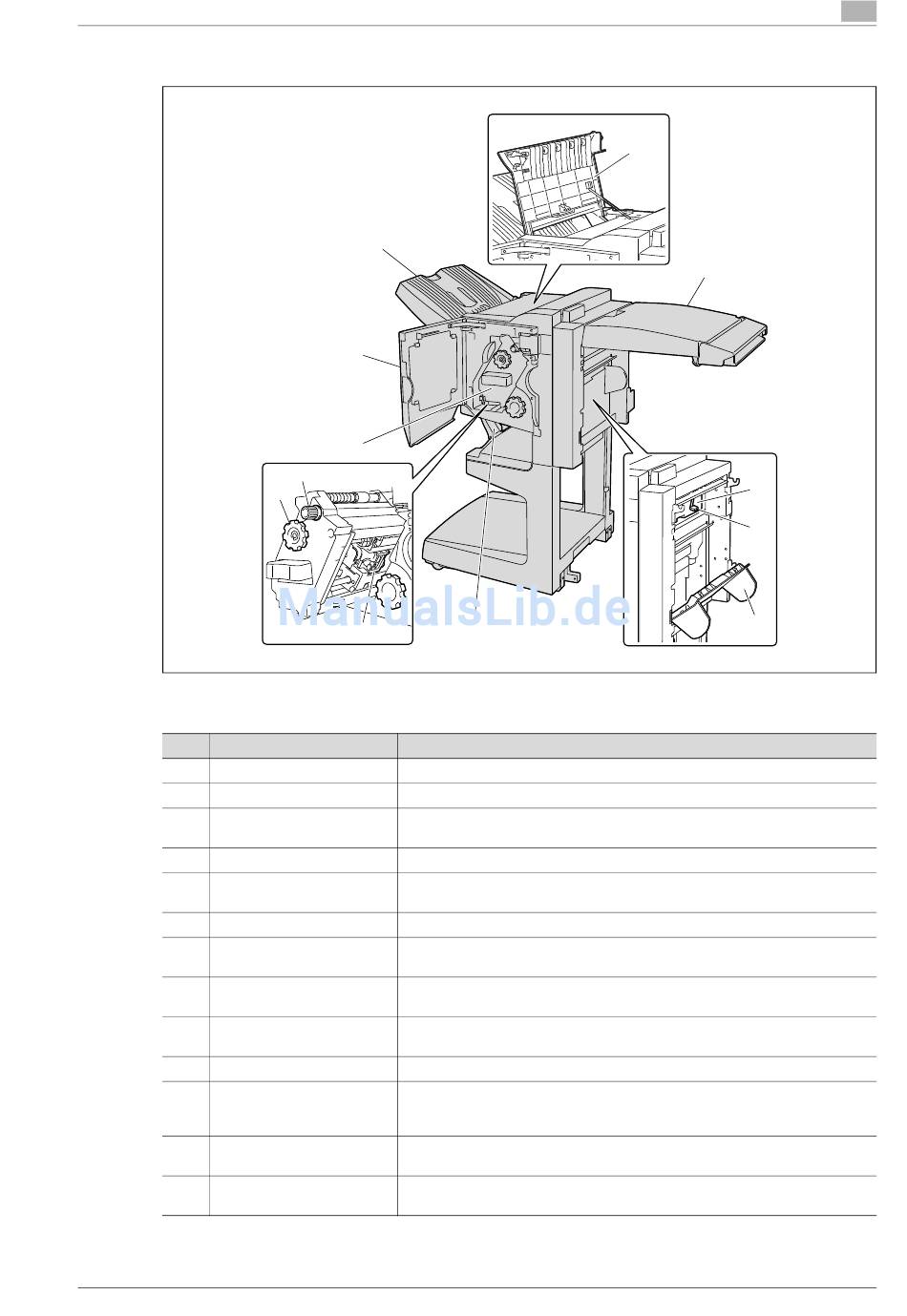

Finisher FS-609/Locheinheit PK-501

Finisher FS-609
Nr. Bezeichnung
1 Ausgabefach 1
2 Obere Abdeckung
3 Abdeckung der horizontalen
Transporteinheit
4 Lochabfallbehälter
5 Papierstaubehebungsfüh-
rung
6 Rechte Klappe
7 Ausgabefach 2
8 Papierstaurad im Falzbe-
reich
9 Heftklammermagazinhalter
10 Papierstaurad 1
11 Papierstaurad 2
12 Hefteinheit
13 Frontklappe
ineo+ 203/253/353 (FE2)
1
13
12
11
10
9 8
Beschreibung
Nimmt Druckseiten auf.
Wird geöffnet, um Papierstaus zu beheben.
Wird geöffnet, um Papierstaus in der horizontalen Transporteinheit zu behe-
ben.
Wird entfernt, um den beim Lochen anfallenden Papierabfall zu entsorgen.
Wird geöffnet, um Papierstaus im Finisher zu beheben.
Wird geöffnet, um Papierstaus im Finisher zu beheben.
Dient zur Aufnahme von Kopien, die mit der Einstellung "Falzen/ Heften" ge-
druckt wurden.
Wird gedreht, um Papierstaus im Falzbereich zu beheben.
Wird aus dem Hefter entnommen, um das Heftklammermagazin zu ersetzen
oder verhakte Heftklammern zu beseitigen.
Wird gedreht, um Papierstaus im Finisher zu beheben.
Wird gedreht, um das Heftklammermagazin zu ersetzen oder verhakte Heft-
klammern zu beseitigen oder um den Heftklammermagazinhalter nach vorn
herauszuziehen.
Wird herausgezogen, um das Heftklammermagazin zu ersetzen oder verhakte
Heftklammern zu beseitigen.
Wird geöffnet, um Papierstaus oder verhakte Heftklammern zu beseitigen oder
das Heftklammermagazin zu ersetzen.
2
7
2
3
4
5
6
