Vor dem Erstellen von Kopien

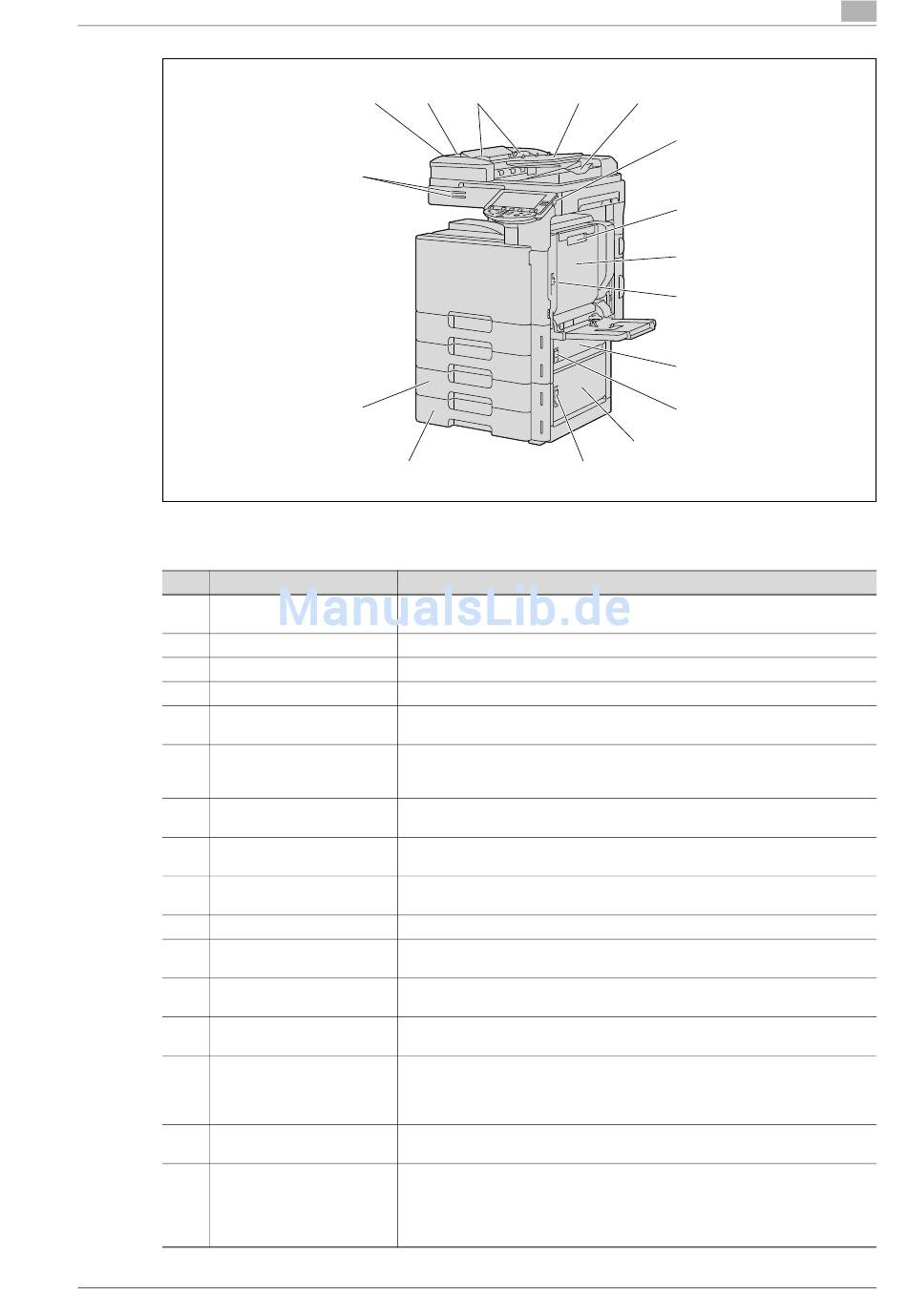

Obige Abbildung zeigt die Haupteinheit mit dem als Zubehöroption verfügbaren ADF und der Doppel-Papier-
einzugseinheit.
Nr. Bezeichnung
12 Linker Abdeckungslöse-
hebel
13 Linke Abdeckung
14 Seitliche Führung
15 Originalanlagetisch
16 Originalablage
17 [Ein-/Ausschalter]
18 Entriegelungshebel der au-
tomatischen Duplexeinheit
19 Klappe der automatischen
Duplexeinheit
20 Entriegelungshebel der obe-
ren rechten Klappe
21 Mittlere rechte Klappe
22 Entriegelungshebel der mitt-
leren rechten Klappe
23 Untere rechte Klappe
24 Entriegelungshebel der
unteren rechten Klappe
25 Fach 4/Vorratsbehälter
26 Fach 3
27 Statusanzeiger
ineo+ 203/253/353 (FE2)
12 13 14
27
26
25
Beschreibung
Dient zum Öffnen der linken Abdeckung.
Wird geöffnet, um Papierstaus zu beheben.
Wird auf die Breite des Originals eingestellt.
Nimmt Originale mit der bedruckten Seite nach oben auf.
Nimmt gescannte Originale auf. Die Originalablage wird geöffnet, wenn ein
Papierstau im ADF zu beheben ist.
Wird gedrückt, um das System ein- oder auszuschalten.
Durch Ausschalten des Systems mit diesem Schalter wird der Energiespar-
modus aktiviert.
Wird verwendet, um die Klappe der automatischen Duplexeinheit zum Behe-
ben eines Papierstaus zu öffnen.
Wird zum Beheben von Papierstaus in der automatischen Duplexeinheit geöff-
net.
Wird verwendet, um die obere rechte Klappe zu öffnen.
Wird geöffnet, um Papierstaus im Transportbereich von Fach 2 zu beheben.
Wird verwendet, um die mittlere rechte Klappe zu öffnen.
Wird geöffnet, um Papierstaus im Transportbereich von Fach 2, 3 oder 4 zu
beheben.
Wird verwendet, um die untere rechte Klappe zu öffnen.
Dient als Vorratsbehälter, wenn die Einzel-Papiereinzugseinheit installiert ist.
Kann bis zu 500 Blatt Normalpapier aufnehmen, wenn die Doppel-Papierein-
zugseinheit installiert ist. Kann bis zu 150 Blatt Karton 1, Karton 2 oder
Karton 3 aufnehmen.
Kann bis zu 500 Blatt Normalpapier aufnehmen.
Kann bis zu 150 Blatt Karton 1, Karton 2 oder Karton 3 aufnehmen.
Der aktuelle Systemstatus wird durch die Farbe sowie Leuchten/Blinken der
LED angezeigt.
Blinkt blau: normaler Druck
Blinkt orange: Warnung
Leuchtet orange: Vorgang wird gestoppt
15 16
17
18
19
20
21
22
23
24
