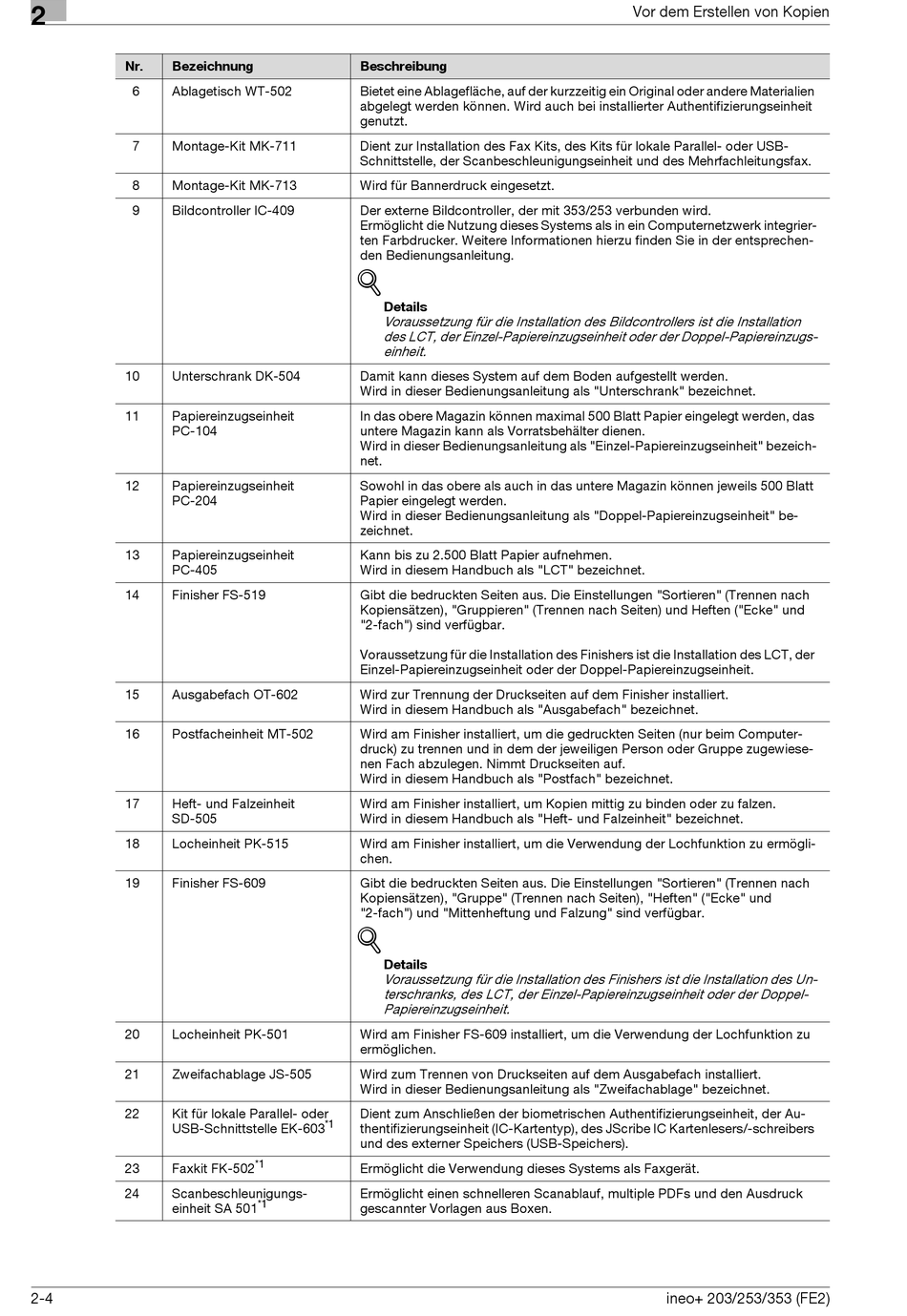

Develop ineo 353 Bedienungsanleitung Seite 30

2
Nr. Bezeichnung
6 Ablagetisch WT-502
7 Montage-Kit MK-711
8 Montage-Kit MK-713
9 Bildcontroller IC-409
10 Unterschrank DK-504
11 Papiereinzugseinheit
PC-104
12 Papiereinzugseinheit
PC-204
13 Papiereinzugseinheit
PC-405
14 Finisher FS-519
15 Ausgabefach OT-602
16 Postfacheinheit MT-502
17 Heft- und Falzeinheit
SD-505
18 Locheinheit PK-515
19 Finisher FS-609
20 Locheinheit PK-501
21 Zweifachablage JS-505
22 Kit für lokale Parallel- oder
USB-Schnittstelle EK-603
23 Faxkit FK-502
24 Scanbeschleunigungs-
einheit SA 501
2-4
Beschreibung
Bietet eine Ablagefläche, auf der kurzzeitig ein Original oder andere Materialien
abgelegt werden können. Wird auch bei installierter Authentifizierungseinheit
genutzt.
Dient zur Installation des Fax Kits, des Kits für lokale Parallel- oder USB-
Schnittstelle, der Scanbeschleunigungseinheit und des Mehrfachleitungsfax.
Wird für Bannerdruck eingesetzt.
Der externe Bildcontroller, der mit 353/253 verbunden wird.
Ermöglicht die Nutzung dieses Systems als in ein Computernetzwerk integrier-
ten Farbdrucker. Weitere Informationen hierzu finden Sie in der entsprechen-
den Bedienungsanleitung.
!
Details
Voraussetzung für die Installation des Bildcontrollers ist die Installation
des LCT, der Einzel-Papiereinzugseinheit oder der Doppel-Papiereinzugs-
einheit.
Damit kann dieses System auf dem Boden aufgestellt werden.
Wird in dieser Bedienungsanleitung als "Unterschrank" bezeichnet.
In das obere Magazin können maximal 500 Blatt Papier eingelegt werden, das
untere Magazin kann als Vorratsbehälter dienen.
Wird in dieser Bedienungsanleitung als "Einzel-Papiereinzugseinheit" bezeich-
net.
Sowohl in das obere als auch in das untere Magazin können jeweils 500 Blatt
Papier eingelegt werden.
Wird in dieser Bedienungsanleitung als "Doppel-Papiereinzugseinheit" be-
zeichnet.
Kann bis zu 2.500 Blatt Papier aufnehmen.
Wird in diesem Handbuch als "LCT" bezeichnet.
Gibt die bedruckten Seiten aus. Die Einstellungen "Sortieren" (Trennen nach
Kopiensätzen), "Gruppieren" (Trennen nach Seiten) und Heften ("Ecke" und
"2-fach") sind verfügbar.
Voraussetzung für die Installation des Finishers ist die Installation des LCT, der
Einzel-Papiereinzugseinheit oder der Doppel-Papiereinzugseinheit.
Wird zur Trennung der Druckseiten auf dem Finisher installiert.
Wird in diesem Handbuch als "Ausgabefach" bezeichnet.
Wird am Finisher installiert, um die gedruckten Seiten (nur beim Computer-
druck) zu trennen und in dem der jeweiligen Person oder Gruppe zugewiese-
nen Fach abzulegen. Nimmt Druckseiten auf.
Wird in diesem Handbuch als "Postfach" bezeichnet.
Wird am Finisher installiert, um Kopien mittig zu binden oder zu falzen.
Wird in diesem Handbuch als "Heft- und Falzeinheit" bezeichnet.
Wird am Finisher installiert, um die Verwendung der Lochfunktion zu ermögli-
chen.
Gibt die bedruckten Seiten aus. Die Einstellungen "Sortieren" (Trennen nach
Kopiensätzen), "Gruppe" (Trennen nach Seiten), "Heften" ("Ecke" und
"2-fach") und "Mittenheftung und Falzung" sind verfügbar.
!
Details
Voraussetzung für die Installation des Finishers ist die Installation des Un-
terschranks, des LCT, der Einzel-Papiereinzugseinheit oder der Doppel-
Papiereinzugseinheit.
Wird am Finisher FS-609 installiert, um die Verwendung der Lochfunktion zu
ermöglichen.
Wird zum Trennen von Druckseiten auf dem Ausgabefach installiert.
Wird in dieser Bedienungsanleitung als "Zweifachablage" bezeichnet.
Dient zum Anschließen der biometrischen Authentifizierungseinheit, der Au-
*1
thentifizierungseinheit (IC-Kartentyp), des JScribe IC Kartenlesers/-schreibers
und des externer Speichers (USB-Speichers).
*1
Ermöglicht die Verwendung dieses Systems als Faxgerät.
Ermöglicht einen schnelleren Scanablauf, multiple PDFs und den Ausdruck
*1
gescannter Vorlagen aus Boxen.
Vor dem Erstellen von Kopien
ineo+ 203/253/353 (FE2)
