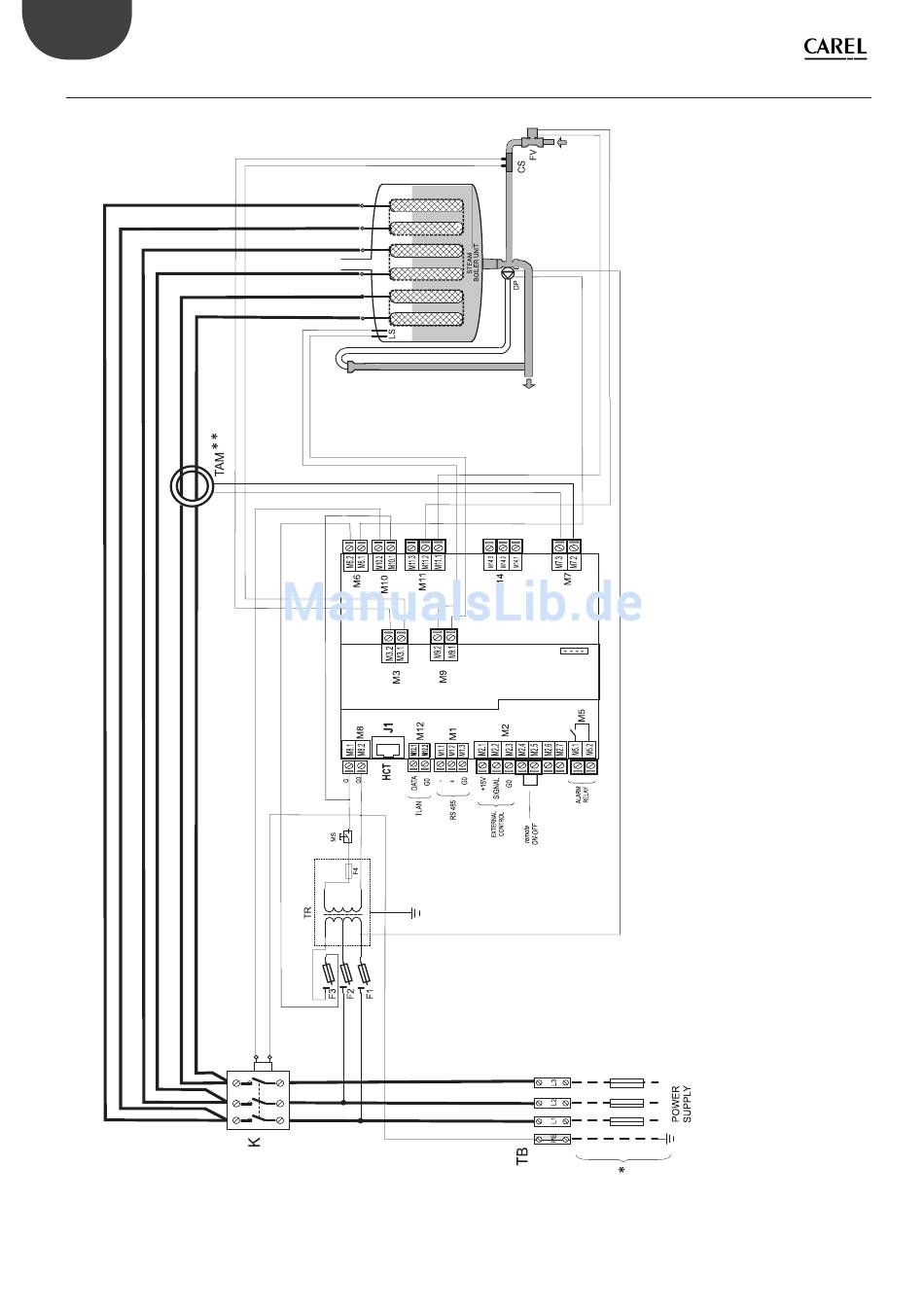

10.3 Schaltplan für dreiphasige Modelle UE025...UE065
(**) Achtung: Für die Konfi guration und Anschlüsse des Stromwandlers siehe Absatz 11.1.
"UE BASIC" +0300042FD- rel. 1.0 - 02.12.2009
Fig. 10.c
30
Legende:
TB Netzanschluss-Klemmleiste
K Schaltschütz
F1-F2 Sicherung Primärwicklung
F3 Sicherung Pumpe
F4 Sicherung Sekundärwicklung
TR Transformator
MS Handschalter
FV Zulaufventil
DP Abschlämmpumpe
LS Hochstandselektroden
CS Leitfähigkeitsmesser
TAM Externer Stromwandler
