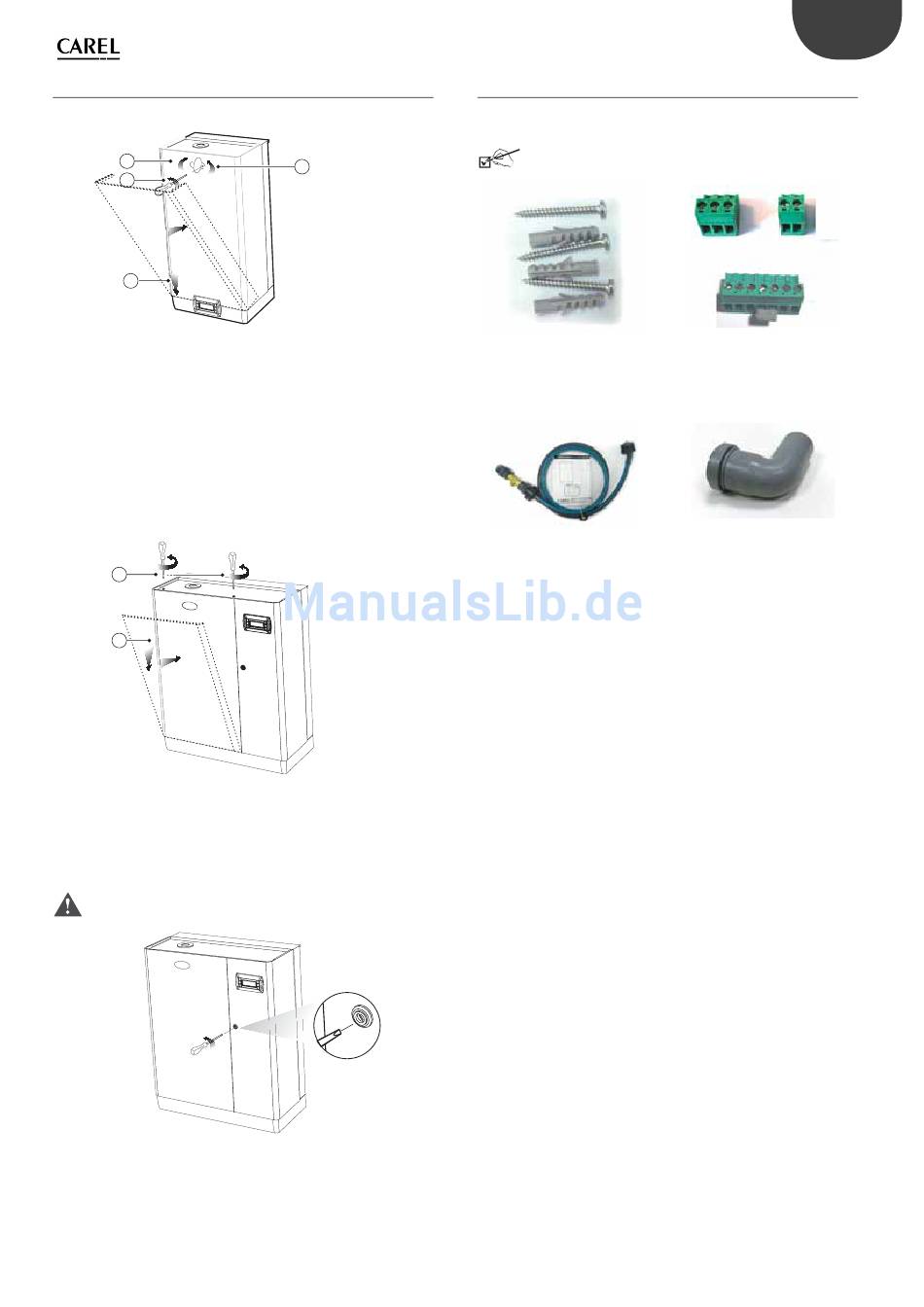

1.7 Aufsetzen der Fronthaube

Modelle UE001...UE018:
1
3
2
Fig. 1.g
1. Das rote ovale Schildchen mit dem CAREL-Logo drehen, bis die
darunter liegende Befestigungsbohrung frei liegt.
2.
Die Kapuze bis das Ereignis der Grenzen, beim Setzen von
Aufmerksamkeit zur Positionierung in den seitlichen Löchern, auf die
Basis (das Bewahren davon in leicht schiefer Position) zu nehmenDie
Erdungsschraube mit einem Schraubendreher einschrauben.
3. Das rote ovale Schildchen mit dem CAREL-Logo drehen, bis die
darunter liegende Befestigungsbohrung bedeckt ist.
Modelle UE025...UE065:
2
1
Fig. 1.h
1. Die Haube leicht angehoben und schräg über das Geräteunterteil
stülpen, bis die Profi le im Rückenteil einrasten.
2.
Die Schrauben des Befeuchterdeckels mit einem Schraubendreher
einschrauben.
Achtung : Das Elektroteil des Befeuchters ist in den Modellen Achtung
UE025...UE065 mittels Schraubenzieherschloss zu öff nen.
4
Fig. 1.i
1.8 Bauteile und Zubehör
Nach dem Öff nen der Verpackung und dem Abnehmen der Fronthaube
den Lieferumfang auf die folgenden Bestandteile überprüfen:
□
Schraubensatz mit Dübeln
für die Wandmontage
□
Nur in den Modellen
UE025...UE065:
Code FWHDCV0000
Rückschlagventil mit
Anschlussleitung
9
□
Bausatz Code 98C615P003
bestehend aus
Steckverbindern für die
elektronische Platine
□
Nur in den Modellen
UE025...UE065:
Winkelplastikrohr
(Anschluss für
Abschlämmwasser)
