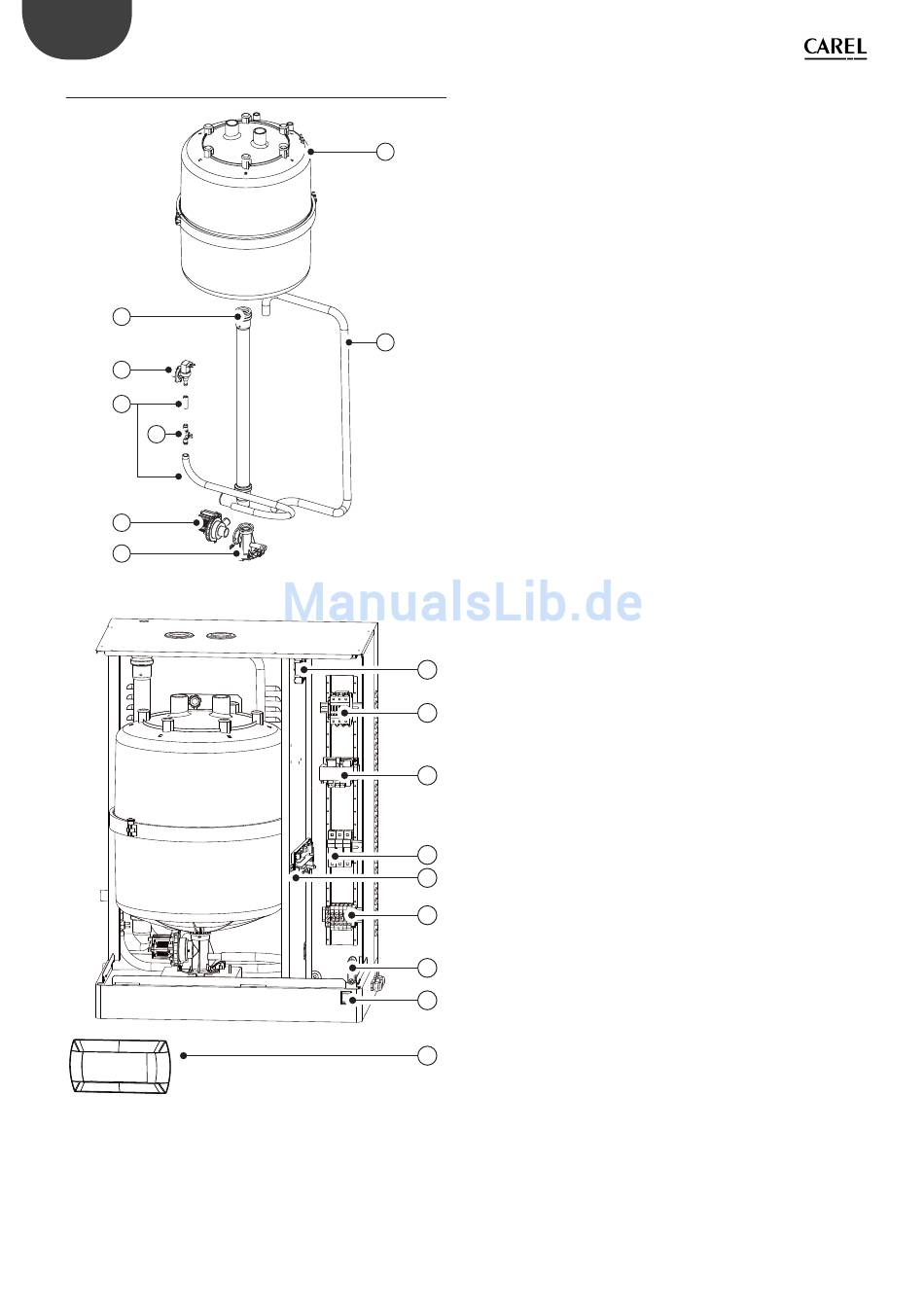

9.2 Ersatzteile für die Modelle UE025...UE065
1
2
3
4
5
6
"UE BASIC" +0300042FD- rel. 1.0 - 02.12.2009
8
7
Fig. 9.c
Fig. 9.d
Legende:
1 Abschlämmkreislauf
2 Zulaufventil-Bausatz
3 Bausatz für interne Leitungen
4 Leitfähigkeitsmesser
5 Abschlämmpumpen-Bausatz
6 Verteilerrohr
7 Abschlämmpumpenschlauch
8 Dampfzylinder
9 Stromwandler
10 Schaltschütz
11 Transformator
12 Pumpensteuerrelais
13 Basis für Sicherungshalter
14 Elektronische Steuerung
15 Netzklemmen
16 Kabelverschraubung
17 Schalter
18 Bedienteil mit LCD-Display (auf der Haube des Elektroteils)
9
10
11
13
14
15
16
17
18
