2.1.5. Schlauchanschluss an Kopf und Fußteil
Klemm-
ring
Fußteil
Drehventil -
einsatz

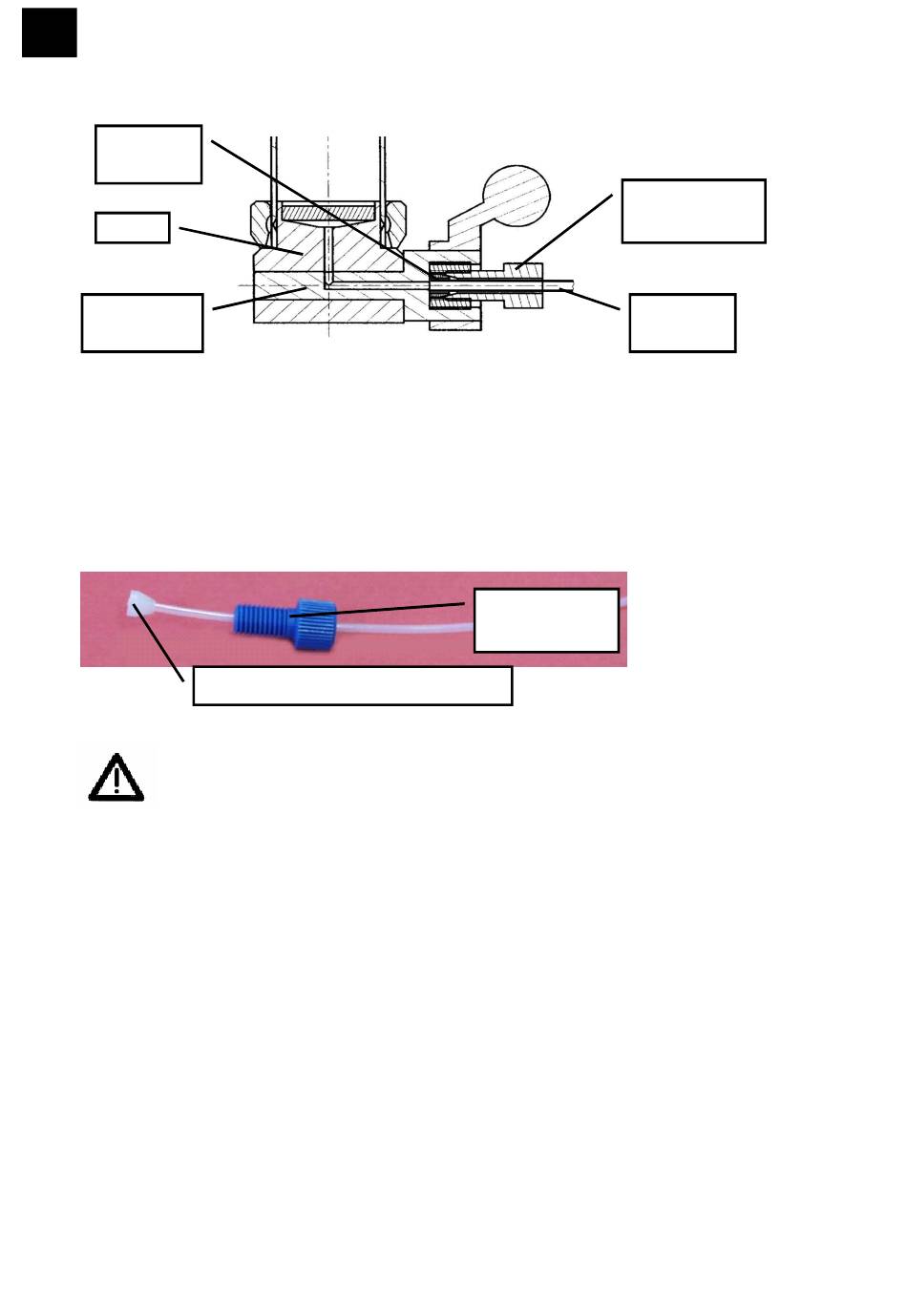

Zuerst wird die Schlauchverschraubung über den PTFE Schlauch geschoben. Dann
Klemmring mit der kegeligen Seite zuerst auf den (siehe Bild unten)
Schlauch schieben, bis Klemmring und Schlauchende bündig sind. Dann
Schlauchverschraubung und Schlauch mit Klemmring in die Gewindebohrung von
Hand schrauben und festziehen.
Gerade so festziehen, dass der Schlauch nicht gequetscht wird und
Vakuumdichtigkeit erreicht wird.
Klemmring mit PTFE Schlauch bündig
Schlauch -
verschraubung
20
Schla uch -
verschraubung
PTFE -
Schlauch
