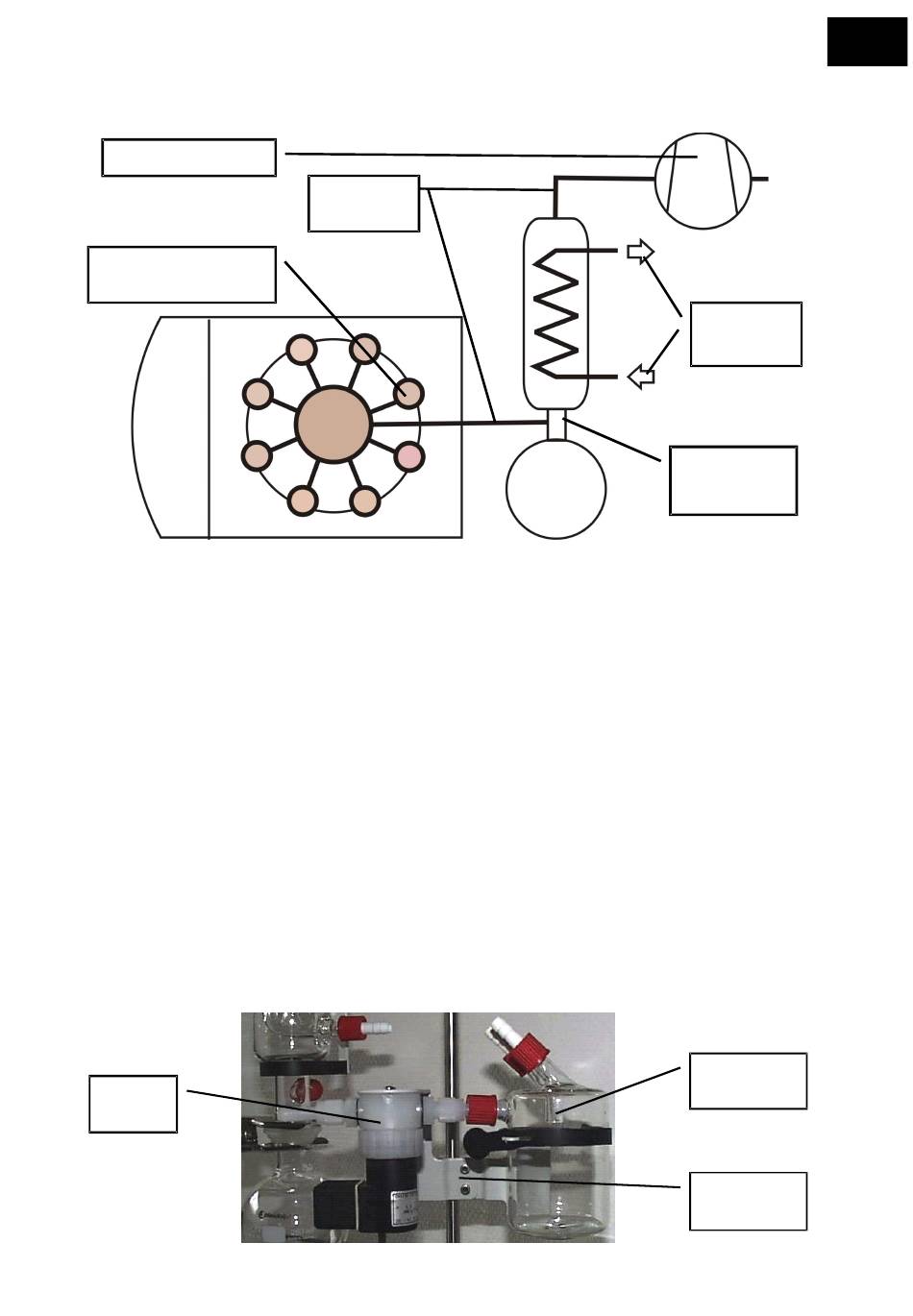

4.5. Diagrama de bloques evaporador múltiple sin regulación de vacío
Bomba de vacío
Pieza sobrepuesta
de reacción Liquid
Las conexiones de vacío se establecen como se muestra en el diagrama de bloques
y como se describe en los capítulos 1.3.1 y 4.4.3.
4.6. Diagrama de bloques evaporador múltiple con regulación de
vacío
Las conexiones de vacío se establecen como se muestra en el diagrama de bloques
y como se describe en los capítulos 1.3.1 y 4.4.3.
Los siguientes componentes resultan adecuados para la regulación de vacío:
• Controlador de vacío VAC control automatic RS
• Botella de Woulff
• Válvula de vacío
El controlador de vacío VAC control automatic RS se puede montar en el extremo
superior del trípode para el juego de tubos de ensayo Synthesis 1.
La válvula de vacío y, en caso dado, la botella de Woulff se montan en el soporte
(ver capítulo 4.4) del trípode para el juego de tubos de ensayo Synthesis 1 de la
manera mostrada.
Válvula
de vacío
Conductos
de vacío
189
IESI
Conexión
de agua de
refrigeración
Juego de tubos
de ensayo
Synthesis 1
Botella de
Woulff
Fijación en el
soporte
