2.5.1. Modification du Waste Cube pour un nombre différent de
réacteurs
Garniture pour
Waste Cube
Afin de changer la garniture pour le Waste Cube, desserrer les 3 vis avec une
clé pour vis à six pans creux et retirer la garniture. Mettre en place la nouvelle
garniture en veillant à ce que le joint soit logé entre le boîtier et la garniture.
Serrer la nouvelle garniture au moyen des 3 vis.
Changer également le support d'éprouvettes.

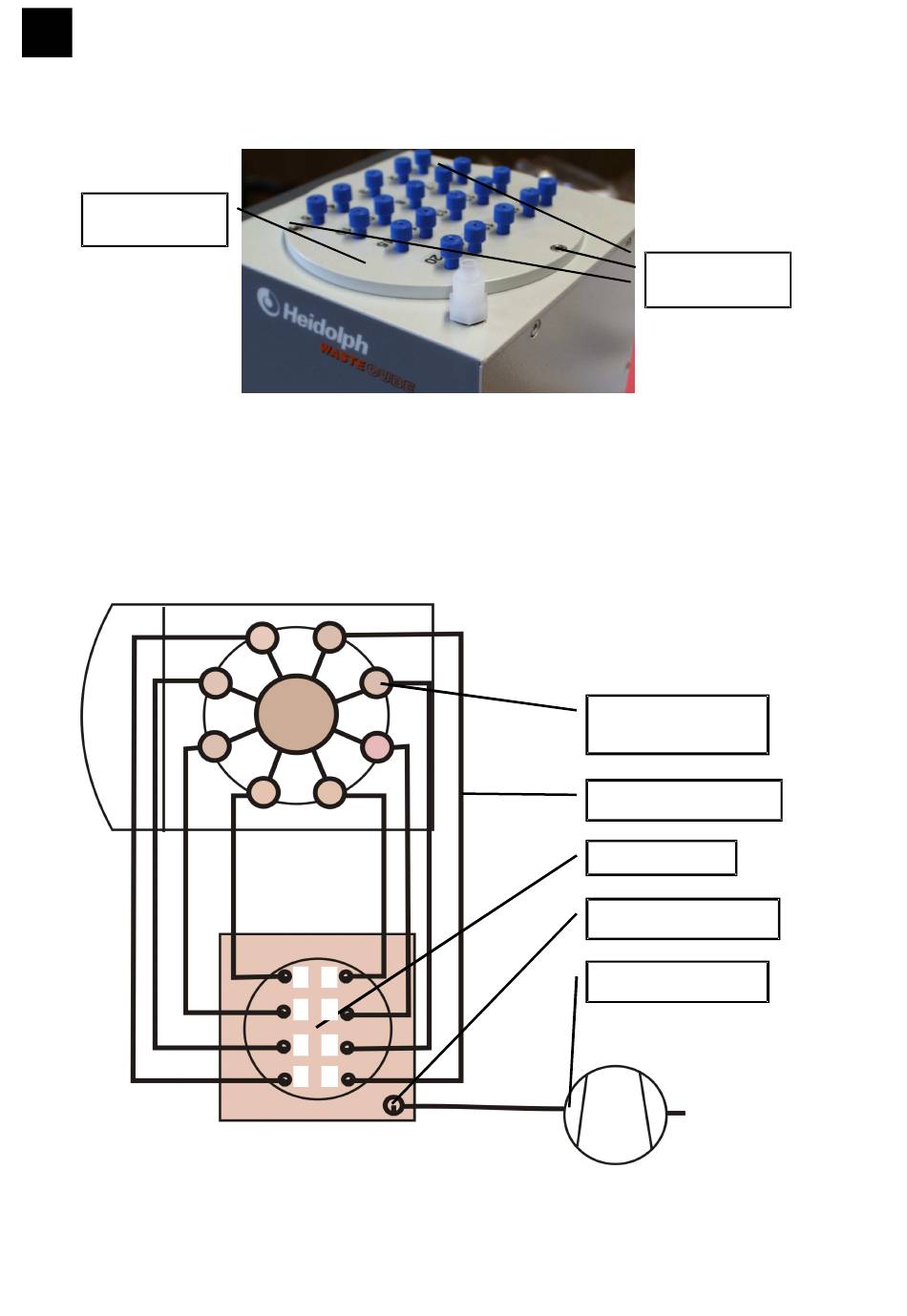

2.5.2. Schéma fonctionnel de raccordement des tuyaux du Waste Cube
3
4 5
2
1 8
1 8
2 7
3 6
4 5
6
7
130
3 vis pour
garniture
Garniture de réaction
Solid
Raccord de tuyau
Waste Cube
Raccord de vide
Pompe à vide
