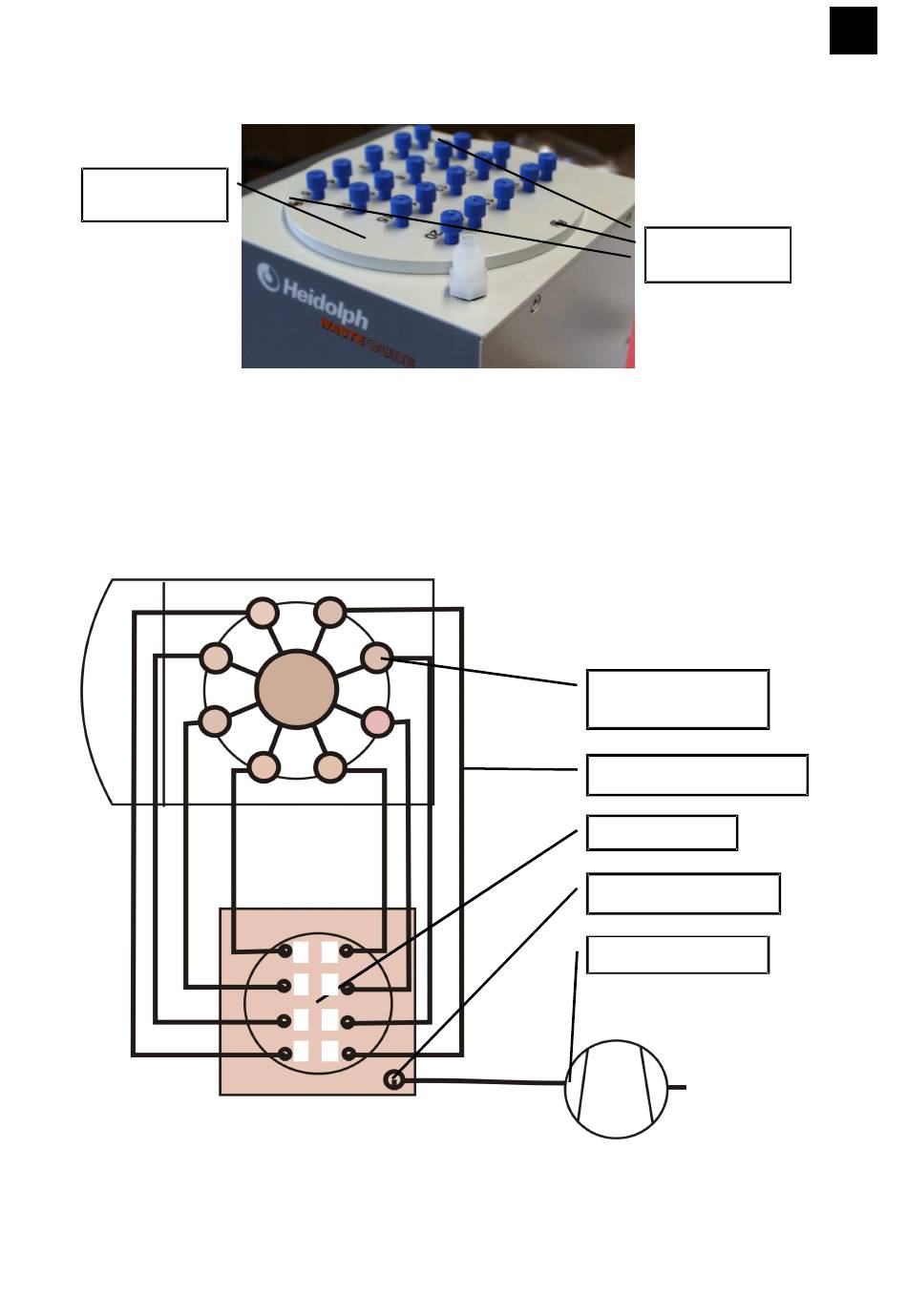

2.5.1. Adattamento del Waste Cube ad un diverso numero di recipienti

Adattatore per
Waste Cube
Per poter sostituire l'adattatore per il Waste Cube, svitare le tre viti con una chiave
a brugola e rimuovere l'adattatore. Inserire il nuovo adattatore facendo attenzione
alla corretta posizione della guarnizione presente tra adattatore e involucro.
Fissare il nuovo adattatore serrando nuovamente le tre viti.
Si dovrà provvedere anche a sostituire il portaprovette.

2.5.2. Schema a blocchi delle connessioni al Waste Cube

4
3
2
5
6
7
1 8
1 8
2 7
3 6
4 5
237
3 viti per
adattatore
Blocco di reazione
Solid
Tubo di collegamento
Waste Cube
Collegamento del vuoto
Pompa del vuoto
