Elektroanschluss - Unical MODULEX 100 Installations- Und Betriebsanweisung

%
(bei NWL.)
103,2
102,4
1 Module
50 % = 24 kW
100
10
12

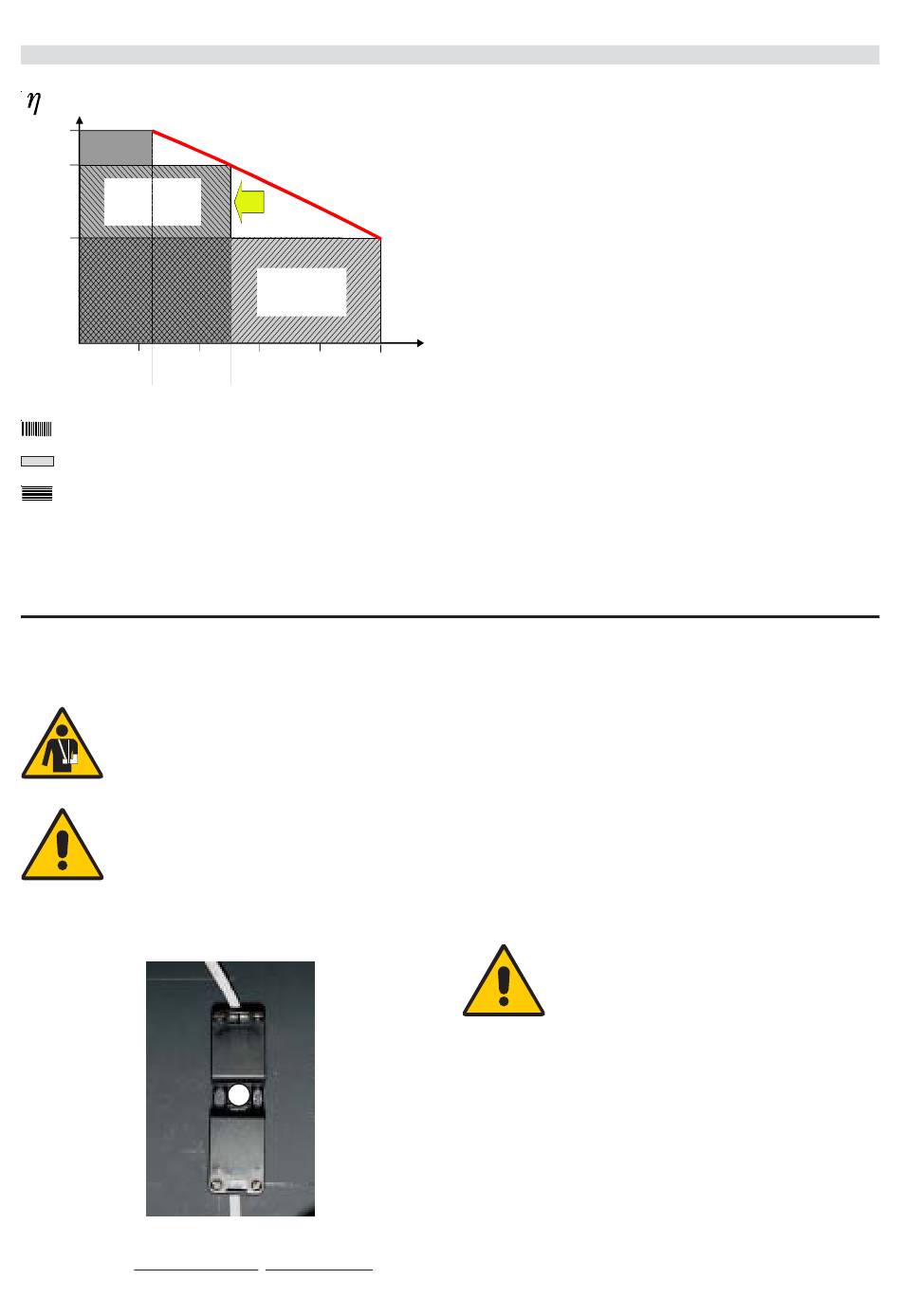

Wirkungsgrad eines Modul a 48 kW = 100 % (in Kon-
densation)
Wirkungsgrad eines Modul a 24 kW = 102,4 % (in Kon-
densation)
Wirkungsgrad eines Modul a 12 kW = 103,2 % (in Kon-
densation)

3.22 - ELEKTROANSCHLUSS

Allgemeine Hinweise!
Elektoinstallation:
Die Elektroinstallation darf nur durch eine
zugelassene Elektro-Installationsfirma
erfolgen.
Vor dem Heizkessel ist ein Haupt-/
Gefahrenschalter zu installieren.
Der elektrische Kesselanschluss erfolgt an eine 3-polige
Steckverbindung " A " mit 230 V Wechselstrom - 50 Hz.
Es ist darauf zu achten, dass die Phase " L1 " und der
Mittelleiter " N " nicht vertauscht, angeschlossen werden.
1 Modul
1 Module
100 % = 48 kW
40
30
20
24
A
Alle Module arbeiten paralell selbstständig in ihrer Leistung
mit den entsprechenden Wirkungsgrade.
NL
48
(kW)
Beim Anschluss dieser Kessel sind folgende Leitungsquer-
schnitte zu beachten: Netzanschluss: 3 X 1,5 mm
Unter Berücksichtigung geltender Vorschriften ist eine Elektro-
leitung der Bauart NYM einzusetzen.
Ein witterungsgeführter Regleranschlss, Aussenfühler, etc.
kann mit folgenden Leitungsquerschnitten ausgeführt werden:
Länge der Leitungen:
Zusatzschaltungen sind leicht installierbar.
Ergänzende Anschlussmöglichkeiten auf Anfrage!
Unser Angebot "elektrische Anbindung von Zusatzeinrich-
tungen an Schaltungen der Modulex Heizkessel"
können aus den jeweils gültigen Angeboten entnommen
werden.
Nähere Hinweise zur Montage dieser Geräte sind in der
jeweiligen Montage- und Bedienungsanleitung enthalten.
Die elektrischen Bestimmungen für den Anschluss sind zu
beachten.
bis 20 m min. 0,75 mm
bis 30 m min. 1,00 mm
ab 30 m min. 1,50 mm
ACHTUNG:
Alle 24 V - Niederspannungsleitungen müssen
von den 230 V -bzw. 400 V - Leitungen getrennt
verlegt werden, damit Induktionsspannungen
vermieden werden.
2. .
2
2
2
29
