SCHORNSTEINFEGER - BETRIEB:
Die Bedienung des Reglers E8 ist in verschiedene Bereiche unterteilt: Allgemein - Anzeigen - Benutzer - Zeitprogramme -
Fachmann. Beim Öffnen der Bedien-Klappe gelangt man automatisch in den Anzeigenbereich.
Die BEDIENUNG im NORMALBETRIEB wählen!
Zum aktivieren der Einstellung zum Schornsteinfeger-Messbetrieb bleibt
die Bedienklappe geschlossen.
Mit dem Drehgeber BETRIEBSART wählen = Pos. "Service" auf das Symbol:
Eine automatische Rücksetzung des Messbetriebes erfolgt nach 15 Minuten.
Der Wärmeerzeuger regelt auf Solltemperatur = MAX T-WE8 (maximale Temperatur);
sowie die Kesseltemperatur von 65°C erreicht ist, regeln die Verbraucher auf ihre
maximale Vorlauftemperatur zur Abführung der Wärme (Kühlfunktion).
Die Kühlfunktion muss in den Verbraucherkreisen über einen Einstellwert explizit
freigegeben werden.
Den Drehgeber auf das
Symbol einstellen!
Zum aktivieren der Einstellung
für Messzwecke die Bedien-
klappe des Reglers öffnen und
den Drehgeber auf das Symbol
einstellen.

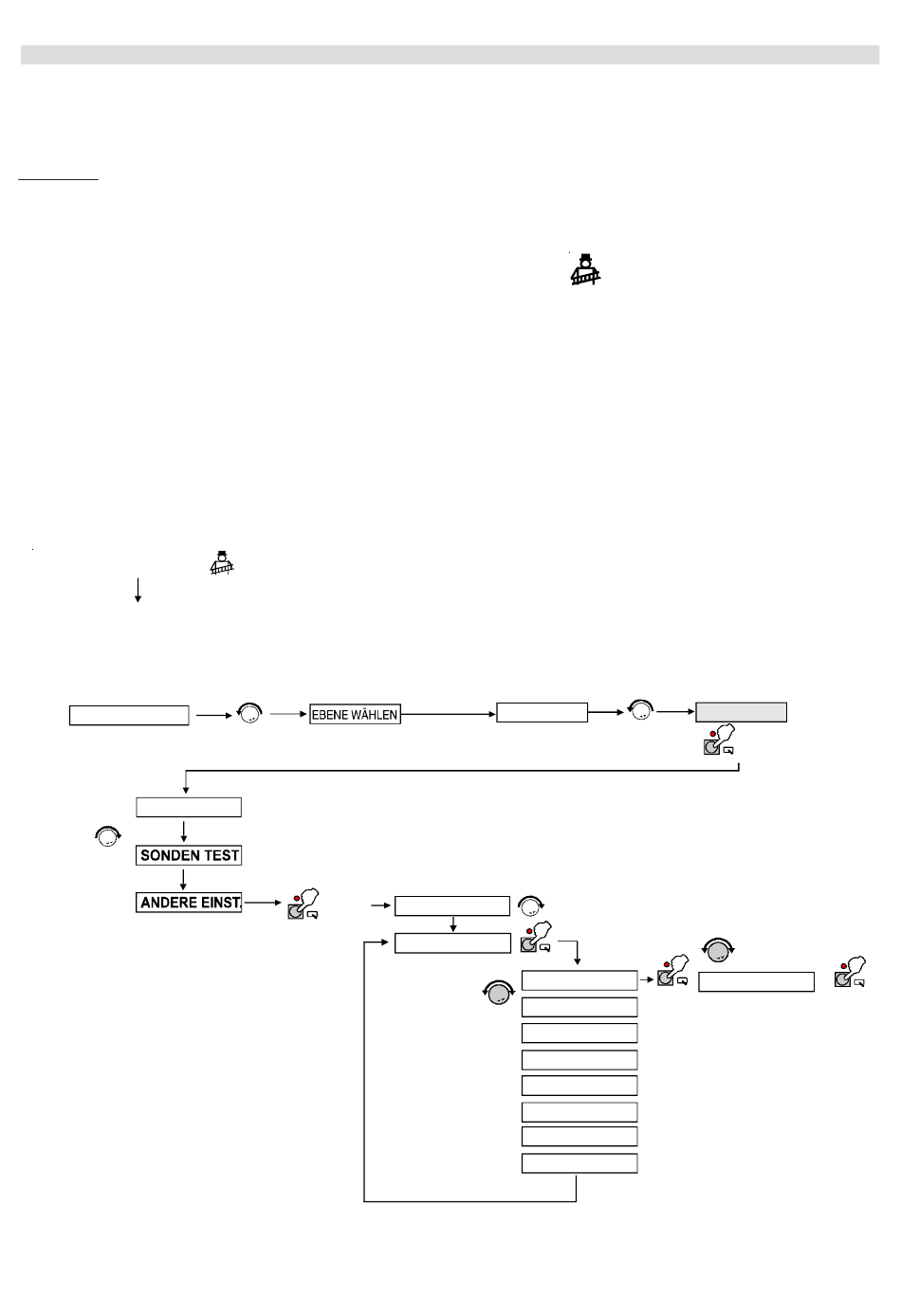

DISPLAY-ANZEIGE
RELAIS TEST
Wert ändern-
rechts drehen
46
Wertebene
suchen-
links drehen
Prog.-
Taste
drücken
LED leuchtet
Für einen geordneten Messbetrieb müssen alle Kessel-
Module im Vollbetrieb sein; für ausreichende Wärme-
abnahme sorgen.
ACHTUNG:
Nach der Betätigung der Taste zum Verlassen des Schorn-
steinfeger-Messbetrieb kann für einen erneuten sofortigen
Startbetrieb eine Wartezeit entstehen.
Programiertaste
2 Sekunden
drücken
DATUM/UHR
Wert ändern-
SW NO XXXX
rechts drehen
KASKADE MANU
KESSEL 01 - 00%
KESSEL 02 - 00%
KESSEL 03 - 00%
KESSEL 04 - 00%
KESSEL 05 - 00%
KESSEL 06 - 00%
KESSEL 07 - 00%
KESSEL 08 - 00%
Wertebene
suchen-
links drehen
SERVICE
Prog.-Taste drücken,
W e r t a u s w a h l
LED leuchtet
Prog.-Taste
drücken
Einstellung von
LED leuchtet
0 - 100%
KESSEL 01 - 100%
=
Prog.-Taste
drücken-
Wert speichern-
LED erlischt
