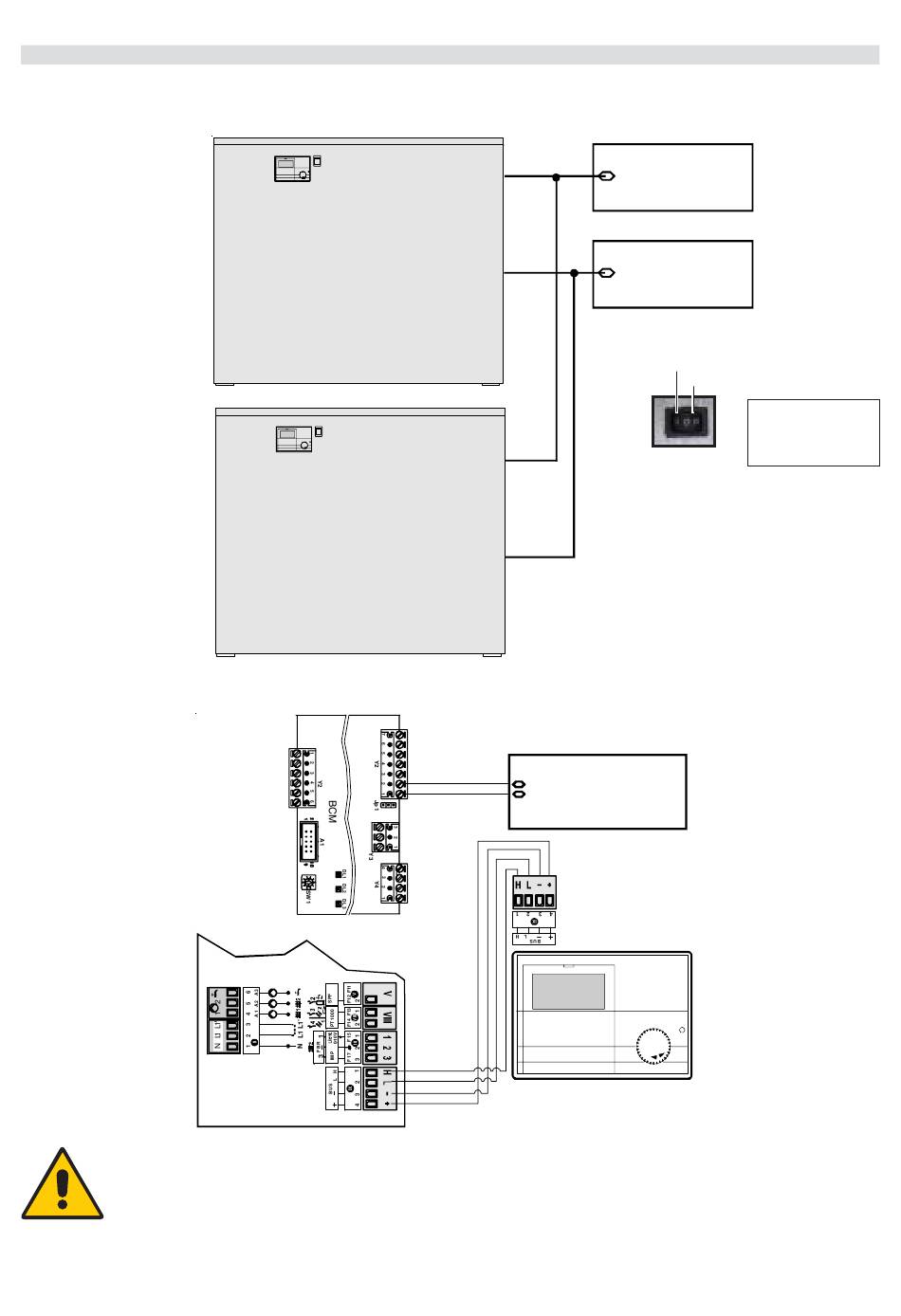

Kesselkaskade mit Steuerungsregler - PLC / BMS und Kaskademanager E8 (MASTER):
Kesselsteuerung BCM:
ZUR BEACHTUNG!
Der Kaskadenregler E8 (MASTER) kann über
den Kessel-integrierten Kessel-BUS ange-
schlossen werden.
Es sind auch die detailierten Hinweise in der Bedienungs-
anleitung "SYSTEMMANAGER E8 (MASTER) " einzusehen!
Kessel 1
Kessel 2
+ 24 V
eBUS -
eBUS +
System Manager
E8
System Manager
Regler PLC/BMS
Modbus - B
Modbus
Modbus - A
Kaskade Manager
Die Einstellung des E8 (MASTER) geschieht zur Ansteuerung
der Heizkessel :
Die Einstellung der Kessel-integrierten Steuerung
(Kessel1 oder 2): mit: 01 bis 08,
(Kessel-modulierend-oder schaltent).
Regler PLC/BMS
Modbus
1 je Kessel-Batterie
- System Supervisor
E8
MASTER
CanBUS
1 je Kessel-Batterie
- Kaskade Manager
Serienbetrieb I
Parallbetrieb II
Einstellposition:
PARALELL-
BETRIEB
----
mit ,
39
