3.3 - VERPACKUNG UND ANLIEFERUNNG

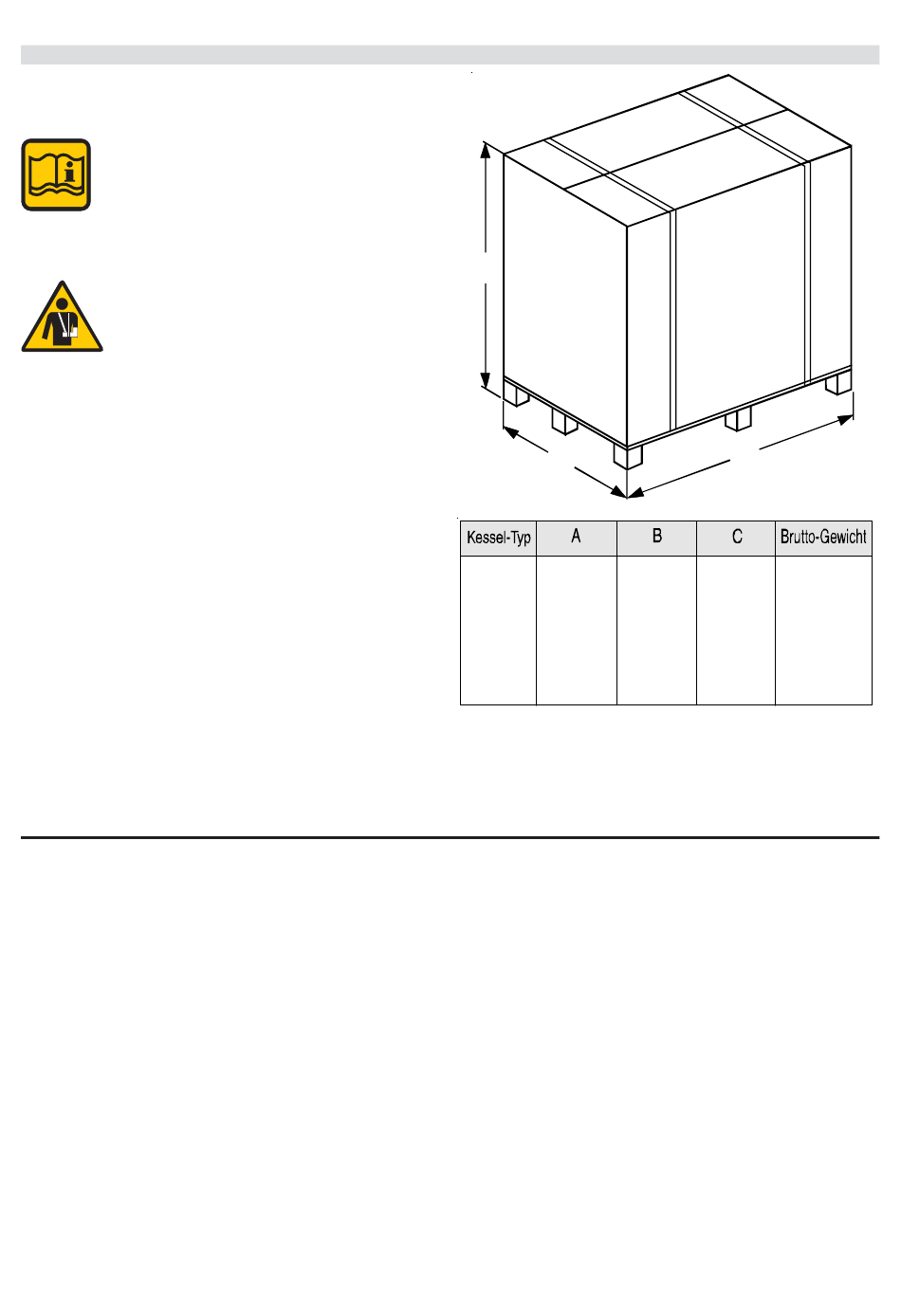

Der Kessel wird mit der kompletten Kesselver
kleidung in Wetterschutzfolie, mit Kantenschutz
in einem stabilen Karton auf einer Holzpalette
ausgeliefert.
Die Standflächen sind auf der Holzpallette
mit Schrauben fixiert.
Die Verpackung etc., einschließlich der Wetter-
schutzfolie muss so sachgerecht entsorgt wer-
den, dass kein Schaden für die Umwelt oder
Personen entsteht.
Die Kessel-Komponenten in der Verpackung und das
Zubehör wie Abgassammler mit Stutzen, Syphon-Bausatz
und Installations-/ Betriebsanweisung ist wie folgt angeord-
net:
Kessel-Rückseite
- Die frontseitige Verkleidungsabdeckung ist separat verpackt
an die Kessel-Rückwand fixiert.
- Der Kondensat-Syphon befindet sich unten auf der Kes-
selrückseite.
Linke Kesselseite
- Die rechte Kessel-Seitenverkleidung ist verpackt und fixiert.
Kessel-Frontseite
- Der Abgassammler ist auf der Palette verschraubt.
- In einer PVC-Verpackung befinden sich: 3 Dichtungen für
Abgas-sammler-/ Stutzen mit Ø 150 / 200; sowie Kondensata-
blauf-Rohrzubehör und diverse Befestigungsschrauben,
- sowie ein Fühler-Bausatz.
Auf dem Kessel-Abdeckblech,:
befinden sich in einer Folie die Kessel-zugehörigen Papiere:
Das weitere Kessel-Zubehör wird getrennt im Karton dem
Brennwertkessel beigefügt.
Auf der Kessel-Verkleidung befinden sich in einer Folie die
zugehörigen Papiere:
- Installations- und Betriebsanweisung

3.4 - KESSEL-POSITIONIERUNG IM HEIZRAUM

Die Kessel-Aufstellung und Intallation muß nach den gültigen Normen und Heizungsregeln erfolgen.
Für eine einwandfreie Begehung zu Kesseleinbauten für Service- und Wartungszwecke sind die mindest- Wandabstände
gemäß der auf seite 14 bezeichneten Abbildung einzuhalten.
Eine freie Zugänglichkeit zu Wartungszwecke ist im Besonderen für die unten im Kessel befindlichen Einbauten, sowie
Einhängekörper in der Kondensatwanne-/ Abgassammler besonders erforderlich.
Je nach Kesseltyp muss eine geignete Kessel-Positionierung wegen der Position des Abassammler mit Abgasstutzen am
Kessel, z.B. bei Installation von Mehrkesseln berücksichtigt werden, siehe Pos. 2.2 und 3.6.
Ein bauseits zu errichtender, horizontal ebener Kessel-Sockel ist für den unten am Kessel befindlichen Kondensatablauf
unbedingt erforderlich.
Eine gute Zugänglichkeit zu Wartungszwecke muss gewährleistet werden, siehe Darstellung in Seite 23.
C
B
100 770
145 770
190 908
240 1042
290 1176
340 1310
- Bedienungsanleitung für den Betreiber
- Bedienungsanleitung "Systemmanager"-Bedienmodul E8
- Garantie-Karte
- Prüfattest über die durchgeführte Wasserdruck-Prüfung
- Ersatzteil-Nachweis
A
780 181 kg
1250
780 215 kg
1250
780 1250 256 kg
780 300 kg
1250
780 341 kg
1250
780 1250 387 kg
13
