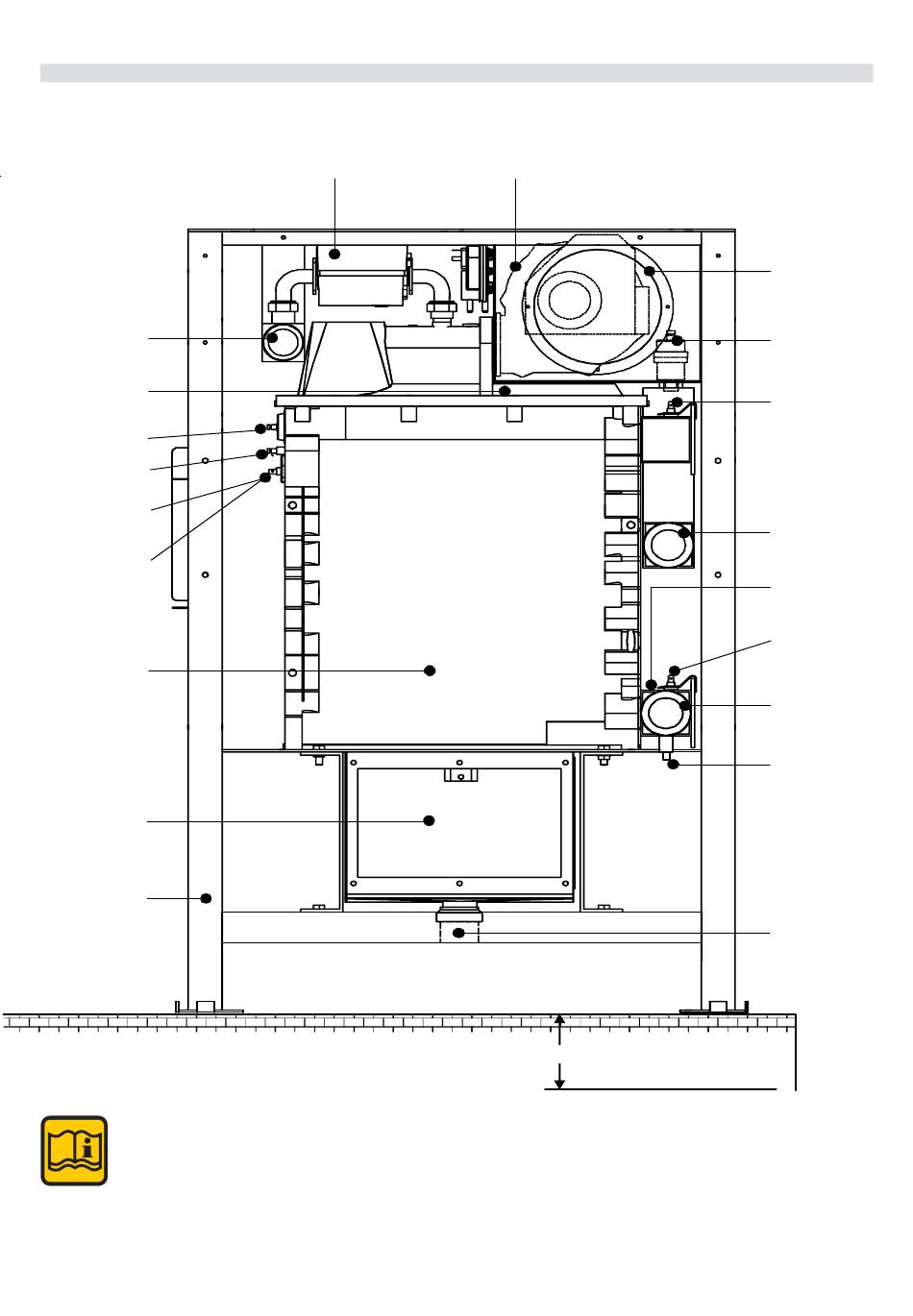

2.4 - KESSELANSICHT RECHTS MIT BAUTEIL-AUSSTATTUNG
Gasanschluss
Brenner-
Abdeckung
Zündelektrode
Überwachungs-
elektrode
Lokaler Vorlauf-
sensor
Maximaler Tem-
peraturwächter
Aluminium-
Glieder-
Wärmetauscher
Abgassammler-/
Kondensatwanne
Kessel -
Rahmen
Sämtliche Anschlüsse sind bei Kessel-Auslieferung von der Kessel-Frontseite gesehen,
in "RECHTER" Position angeordnet.
Für eine andere Anschlussposition sind in der Kesselverkleidung entsprechende
Ausschnitte perforiert gekennzeichnet:
Abgassammler = Ausschnitt LINKS und RÜCKSEITIG
Kessel-Vorlauf = Ausschnitt LINKS
Kessel-Rücklauf = Ausschnitt LINKS
Gas- Anschluss = Ausschnitt LINKS
10
Gaskombinationsventil mit
Gasfeuerungsautomat
Kessel-Sockel min. 100 mm
Frischluft-Ventilator
Lufteinlass mit
Filter
Automatischer
Entlüfter
Vorlauf-Tempera-
turwächter
Kessel-Vorlauf
Anschlussmuffe
1/4"
mit Stopfen
Rücklauf-
Tempera-
turwächter
Kessel-
Entleerung
Kessel -
Rücklauf
Kondensat -
Ablauf
