3.6 - UMSETZUNG DER GAS- UND WASSERSEITIGEN ANSCHLÜSSE:
Es wird empfohlen, vorab die Notwendigkeit dieses Umbaues zu prüfen!
Die bei Kessel-Auslieferung "RECHTS" befindlichen Gas- sowie Vor- und Rücklauf-Anschlüsse können wie folgt
auf die "linke" Kesselseite umgebaut werden:
Hierzu:
- Kesselgehäuse-Abdeckung ausrasten und
abnehmen,
- linkes und rechtes Gehäuseseitenteil ent-
fernen und im Bedarfsfall entsprechende
Bohrungen an den Perforierungen ausklinken,
- Abdeckungen von Gas,- Vor- und Rücklauf
"links" am Kesselkörper entfernen,
- Halter und Vor-/ Rücklaufsensoren abnehmen,
Kabelzuleitungen "weiss / rot" und "weiss / grün"
entfernen,
- Gaseingangsstutzen abschrauben und gemäß der
"Abbildung" umdrehen um 180° auf die " linke" Kes-
selseite montieren, dabei müssen z.B. bei Typ
MODULEX 100 die Gasarmaturen sowie der
Verschlußstopfen C auf die Position A umgesetzt
werden.

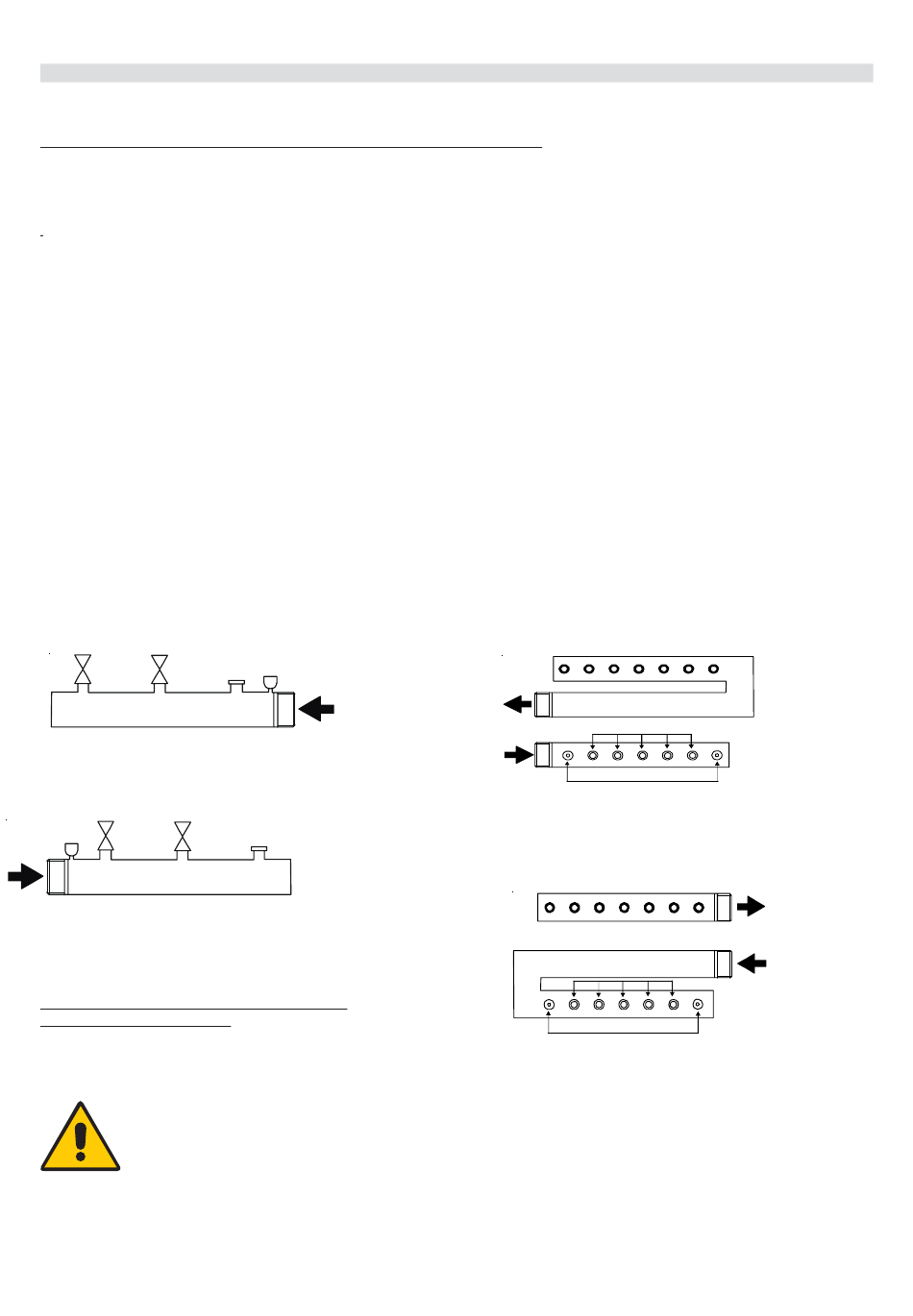

GASANSCHLUSS - UMBAU:
Aus Sicht der Kesselfront!
Gas-Anschluss " rechts " mit der Position
der Abgänge:
A B
Aus Sicht der Kesselfront!
Gas-Anschluss "links" mit der Position
der Abgänge:
C
B
ACHTUNG!
Das umsetzen der Abgänge A - B und C für die
Gasarmatur und Gewindestopfen am Gasver-
teilerrohr wird bei diesem Umbau erforderlich.
Es wird empfohlen, vorab die Notwendigkeit
dieses Umbaues zu prüfen.
Kesselkörper vor Anbringung der Kessel-
Verkleidung auf gas- und wasserseitige
Dichtheit überprüfen!
C
A
- Vor- und Rücklaufverteiler mit Dichtungen demontieren
und auf die "linke" Kesselseite um -180° gedreht-
gemäß den "Abbildungen" montieren,
- Kessel-Füll- und Entleerungshahn sowie Entlüfter neu
positionieren,
- Vor- und Rücklaufsensoren wieder anbringen und
Kabel "weiss / rot" für Kesselvorlauf und "weiss / grün"
für Kesselrücklauf wieder befestigen,
- Abdeckungen von Gas, Vor- und Rücklauf "rechts" am
Kesselkörper dichtend montieren.
- Der Frischluft-Zuführungsanschluss an der Ventilator-
Haube sowie der Abgassammler mit Stutzen kann drei-
seitig umgesetzt werden, siehe Anleitung.
VOR- UND RÜCKLAUF-ANSCHLUSS - UMBAU:
Aus Sicht der Kesselrückseite,
(Kessel-Auslieferungs-Zustand).
Vor- und Rücklaufverteiler mit Anschluss " rechts ":
VL
Ø 22 mm
RL
Ø 17 mm
Aus Sicht der Kesselrückseite,
Vor- und Rücklaufverteiler mit Anschluss "rechts"
auf Anschluss " links ":
Ø 22 mm
Ø 17 mm
Ø 17 = äußere Kollektor-Bohrungen
Ø 22 = innere Kollektor-Bohrungen
Diese Lochscheiben dienen der Kessel-internen Heiz-
wasser-Verteilung und müssen unbedingt in gleicher
Position gemäß der Darstellungen verbleiben.
VL
RL
