.15 - FROSTSCHUTZ

Bei Unterschreiten von unter 7°C, gemessen am globalen
Vorlauf-Sensor, schaltet sich die Heizungspumpe ein.
Sinkt die Vorlauftemperatur noch weiter auf ca. unter 3°C
herunter, schalten alle Brenner ein und bei Erreichen
von 10°C, gemessen am globalen Rücklauf-Sensor,
wieder aus.
Zur Beachtung:
Dem Heizungswasser können bei Bedarf Frostschutzmittel
zugefügt werden. Es muss jedoch seitens des Herstellers
bestätigt werden, dass sich durch den Einsatz dieser Mittel im
Wärmetauscher keine unerwünschten Ablagerungen bilden.

3.16 - HYDRAULISCHE WEICHE

Die hydraulische Heizanlagen-Installation ist grundsätzlich mit
einer Systemtrennung über eine hydraulische Weiche oder
über einen Wärmetauscher durchzuführen.
Hydraulische Weiche:
Eine hydraulische, sichere Betriebsweise wird bei dem Einsatz
einer hydraulischen Weiche gewährleistet.
Der Kesselkreis und die Heizkreise werden hydraulisch und
thermisch voneinander entkoppelt. Insbesondere bei mehreren
Heizkreisen mit unterschiedlichen Widerständen und Volumen-
strömen wird eine gegenseitige Beeinflussung verhindert.
Dies trifft auch auf Heizungsanlagen mit grossen unterschied-
lichen hydraulischen Widerständen zwischen Heizkessel und
Heizkreis zu, wenn z.B. die Heizkreisverteiler mit den einzelnen
Unterstationen vom Kesselkreis weit entfernt angeordnet sind.
Die Auslegung der Heizungsmischer für die einzelnen Heiz-
kreise und ihre stabile Regelfunktion werden erleichtert.
Vorlauf
Kesselan-
g
schluss
F
I
Rücklauf
L
T
E
R
TABELLE ZUR DIMENSIONIERUNG:
100 kW
145 kW
190 kW
240 - 290 - 340 kW
Max Leistung
> 340 kW
22
D
1/2''
1/2''
g
1/2''
1/2''
4.000 100
8.000 150
12.000 200
20.000 200
30.000 250
50.000 300
ZUR BEACHTUNG:
EINE GEORDNETE KESSELFUNKTION SOWIE DEREN
BETRIEBSEINRICHTUNGEN KANN NUR BEI EINER
HEIZRAUM-UMGEBUNGSTEM PERATUR IM BEREICH
VON -15°C BIS + 40°C ERFOLGEN!
Zur Gewährleistung dieser Betriebs-Umgebungstemperatur
müssen bei Bedarf (z.B. bei Kessel-Dachinstallationen)
geeignete Zusatzinstallationen installiert werden.
Die Auslegung der Heizungsmischer für die einzelnen Heiz-
kreise und ihre stabile Regelfunktion werden erleichtert.

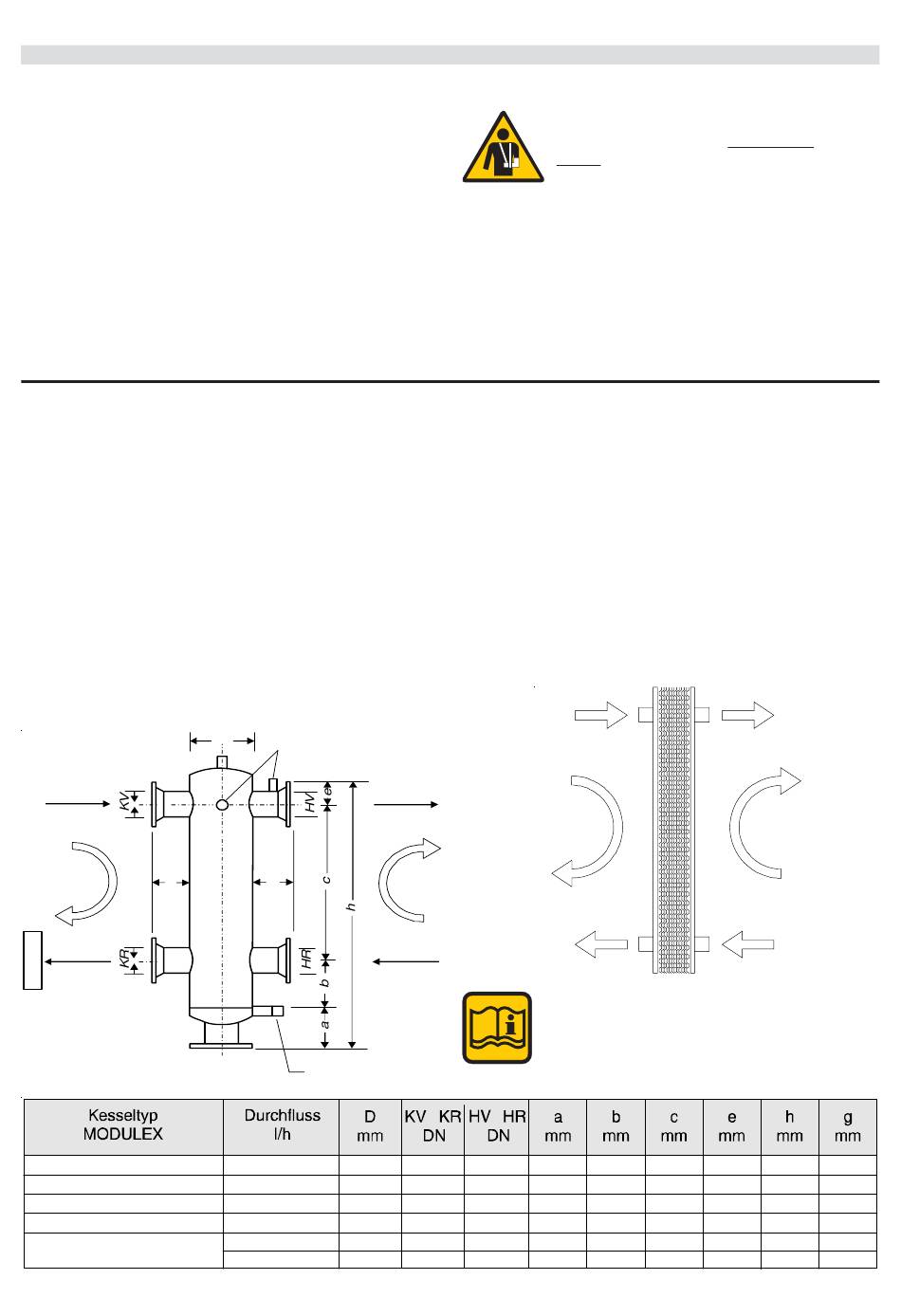

Schaltung der hydraulischen Weiche:
• Vorteile:
• problemlose Dimensionierung von Kesselkreispumpe
und Stellglied,
• praktisch keine hydraulische Beeinflussung zwischen
Kessel- und Heizkreis,
• Wärmeerzeuger bzw. Wärmeverbraucher werden mit den
zugeordneten Wasser-Volumenströmen beaufschlagt,
• einsetzbar für Ein- und Mehrkesselanlagen, unabhängig
von Heizkreis-Regelsystemen.
VL
Vorlauf
Kesselan-
Heizkreisan-
schluss
RL
Rücklauf
50 50 200
65
65 200
80
80 200
100
100 200
125 125
200
150 150
250
ACHTUNG:
DER HEIZKESSEL DARF UNTER +3°C
NICHT IN BETRIEB GENOMMEM WERDEN!
schluss
Hydraulische Weichen und Zubehör wird
von UNICAL und deren Vertriebspartner
angeboten.
Siehe hierzu auch die UNICAL-
"PLANUNGSINFORMATION".
