3.21 - KESSELBESCHREIBUNG / AUSSTATTUNG

Ausstattung und Beschreibung: (siehe auch Seite 7)
- Patentierter Doppelglieder-Wärmetauscher aus hoch-
wertigem Aluminium-Silizium im konstruktiven Aufbau:
Modulex 100 = 2 Module / Glieder
Modulex 145 = 3 Module / Glieder
Modulex 190 = 4 Module / Glieder
Modulex 240 = 5 Module / Glieder
Modulex 290 = 6 Module / Glieder
Modulex 340 = 7 Module / Glieder
Die einzelnen Kessel-Glieder mit je ca. 48 kW Heizleis-
tung sind mit einer internen Heizwasser-Verteilung und
mit aufgeflanschten Sammelrohren verbunden.
Das bei der Verbrennung gebildete Kondensatwasser
und die besondere Gliedkonstruktion bzw. - Anordnung
sorgen für einen Selbstreinigungseffekt.
- Jeweils zwei getrennte Edelstahl-Vormischbrenner zur
schadstoffarmen Verbrennung von Erdgas H - ELL und
Propangas mit automatischer Zündung und Ionisations-
Flammenüberwachung.

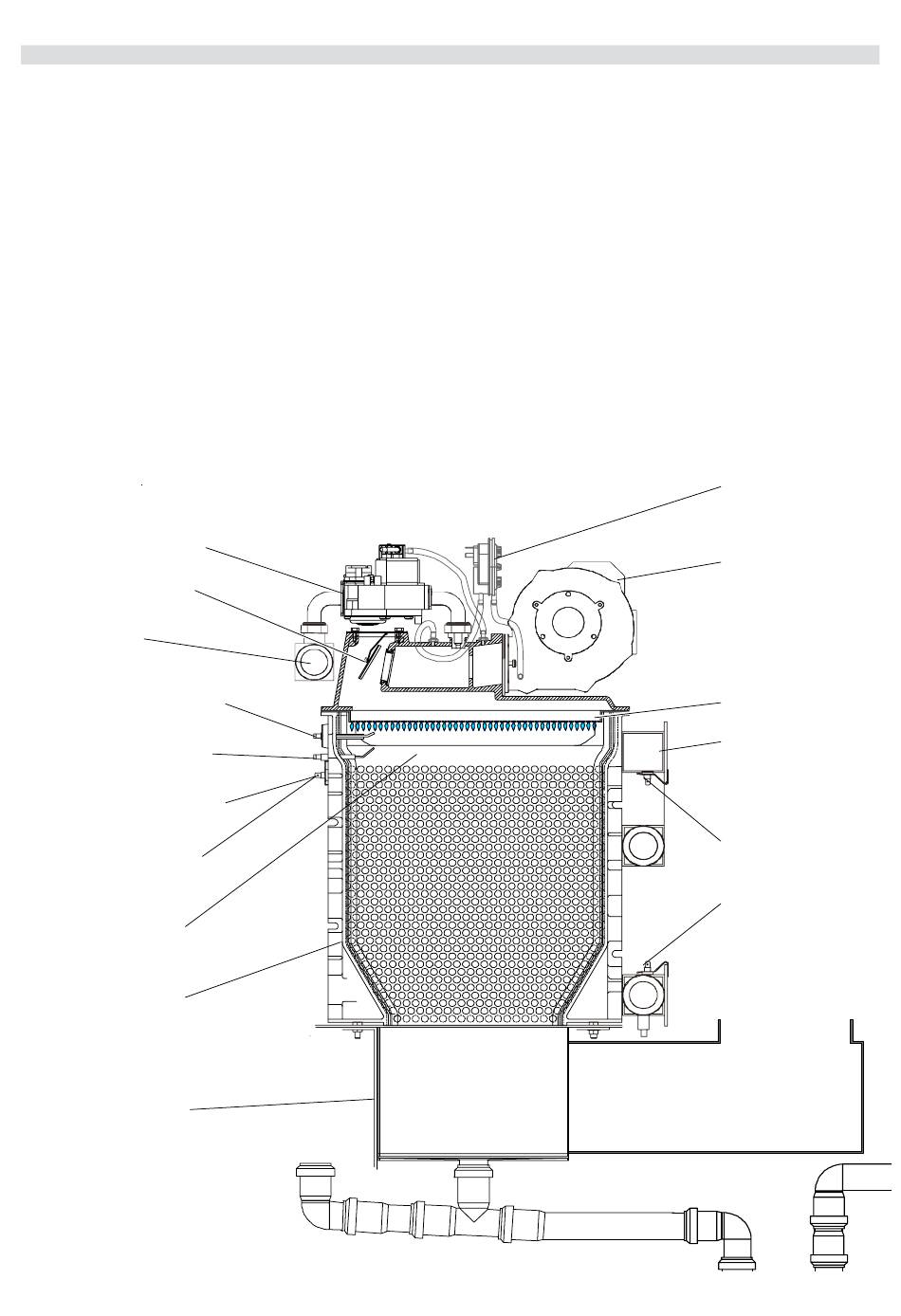

Gaskombinationsventil mit
Gasfeuerungsautomat
Gas-Rückschlag-
klappe
Gaseingang
Zündelektrode
Überwachungselektrode
Lokaler
Temp.sensor
Sicherheitstemp.
Begrenzer
Aluminium-
Glieder-
Wärmetauscher
Abgasseitige
Nocken-
Profilierung
Kondensatwanne
- Elektronische Drehzahlregelung des Ventilators,
Überwachung durch Differenzdruckwächter.
- Modulierende Gas-Luftverbundregelung zur Optimierung
der Verbrennung über den gesamten Leistungsbereich.
- Gas-Kombinationsventil mit Gasdruckregler, zweitem Haupt-
gasventil und Gasfeuerungsautomat.
Zusammenfassung hauptsächliche Kessel-Komponen-
ten:
- Alu./Si. Doppelglieder-Wärmetauscher
- NIT - Aufgesetze Edelstahl-Vormischbrenner
- Geräuscharme Hochleistungsvenilatoren
- Luft-Differenzdruckwächter
- Kompakte Gaskombinationsventile
- NTC - Temp.-Überwachungssensoren je Kessel-Modul
- Modernste Kessel-Regelung BMM =
(Brenner-Modular Manager)
- Darstellung der Betriebssituation und Störungsursachen
- Kessel-Sicherheitstemperaturbegrenzer
- Zünd- und Überwachungselektroden je Kessel-Modul
- Zentraler Gasdruckwächter (optional).
Abgassammler mit Stutzen
Luft-Differenz-
druckwächter
Frischluft-Ventilator
Mehrgasbrenner
Vorlauf-Verteiler
Globaler Vorlauf-
Sensor
Globaler Rücklauf-
Sensor
