Unical MODULEX 100 Installations- Und Betriebsanweisung Seite 50

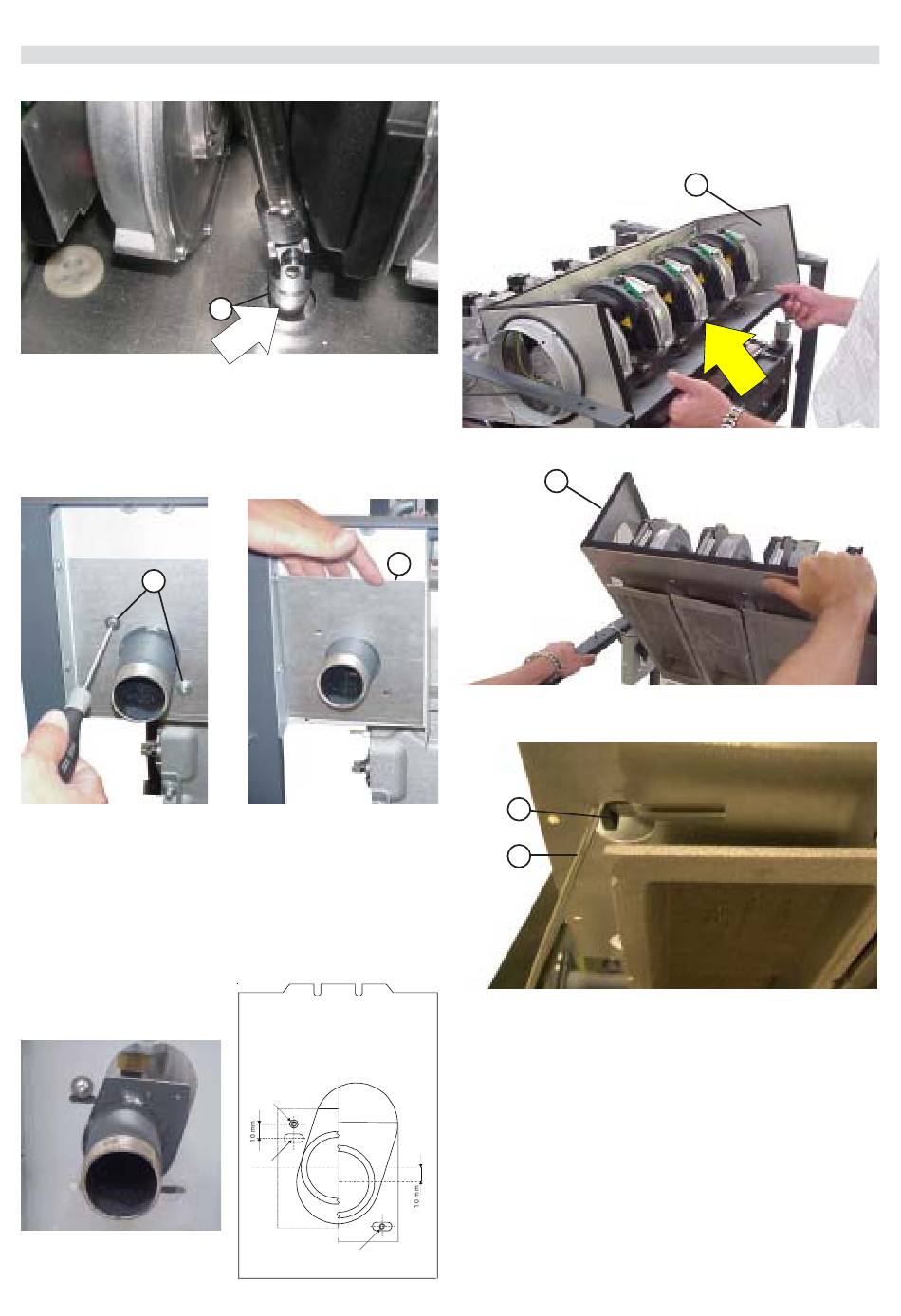

• Die Schrauben " E " am Gas-Eingangsstutzen " F " lösen
und den Stutzen um ca. 10 mm nach oben drücken:
E
• Eine der Schrauben " E " in die Bohrung " G " eindrehen
und den Halter sichern:
• Die Grundplatte " L " mit Armaturen und Ventilatoren wie
Darstellungen anheben und seitlich mittels den Halte-
stiften " I " in die Bohrungen " M " sichern.
50
D4
Position Stutzen-
bei Normalpo-
Brennerwartung sition
G
E
E
L
F
M
I
Sorgfältig die Brenner-/ Flammenaustritt-Schalen und den
Feuerraum reinigen, überprüfen und die Heizgaszüge im
Wärmetauscher bei Bedarf mit Wasser ausspülen, dabei keine
aggressiven Reinigungsmittel verwenden) und
wenn möglich mit Druckluft ausblasen.
Armaturen, Kabel und Elektrik vor Feuchtigkeit schützen!
L
