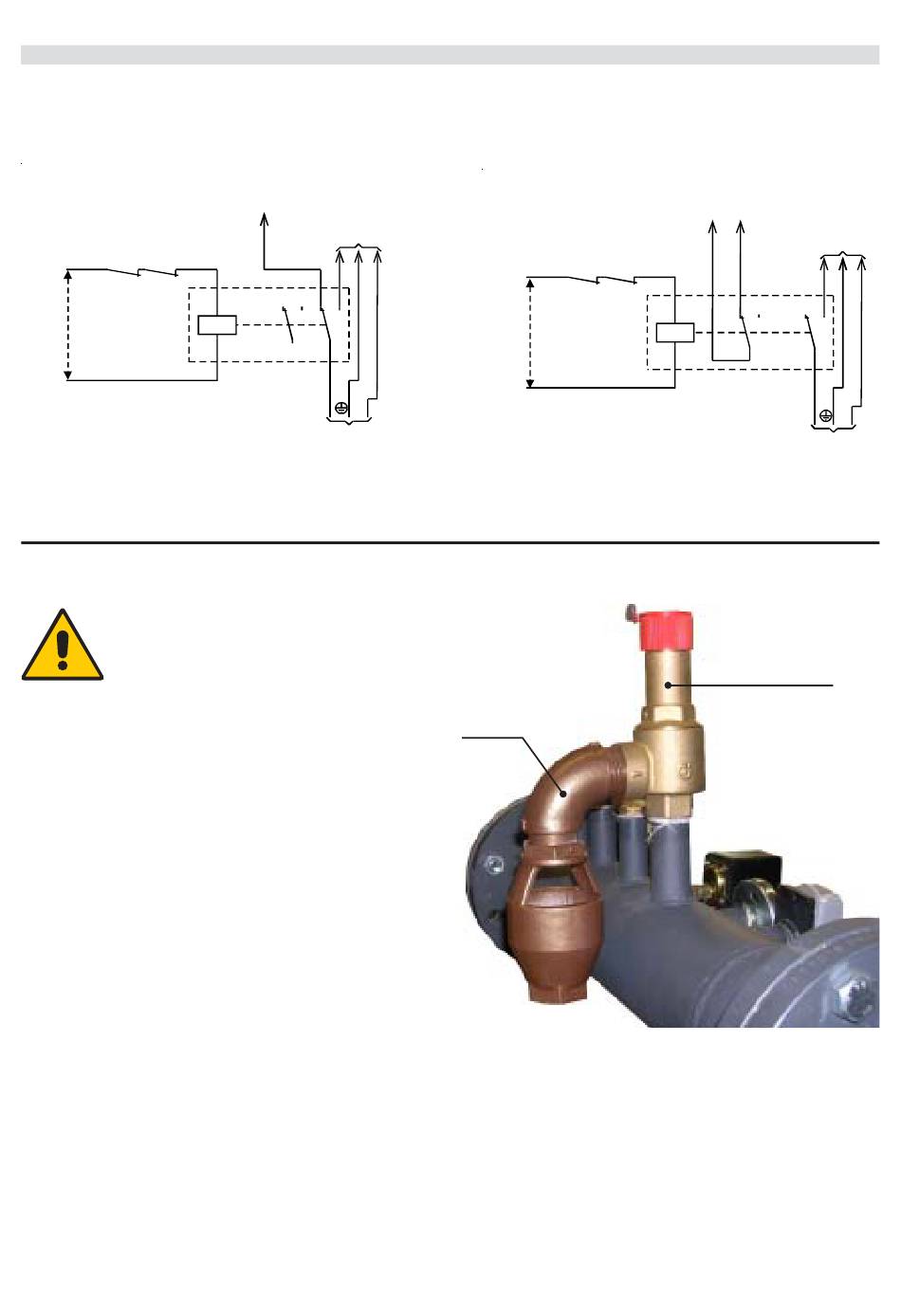

3.11 - ELEKTRO-ANSCHLUSS AN SICHERHEITSBAUSATZ "ISPESL"
Sicherheitsschaltung
" ISPESL"
L1
NETZ
230 V
N

3.12 - HEIZUNGS-SICHERHEITSANSCHLUSS

Der sicherheitstechnische Anschluss an das
Heizungssystem wird nach den regionalen
und überregionalen Festlegungen ausgeführt.
Hierbei ist auch u.a. die Heizungsanlagen-Ver-
ordnung zu berücksichtigen.
Die sicherheitstechnische Ausrüstung hat nach
den Vorgaben der DIN 4751 zu erfolgen.
20
Pumpenansteuerung an E8
Klemme 4 (10 A)
der Leiste IV
Kessel-Netzan-
schluss 230 V
RELAIS
L1
N
NETZ
230 V
Pumpenansteuerung an BCM
Sicherheitsschaltung
" ISPESL"
L1
NETZ
230 V
N
ABLAUF
Klemme 1 + 2
der Leiste Y4
Kessel-Netzan-
schluss 230 V
RELAIS
L1
N
NETZ
230 V
HEIZUNGS-
SICHERHEITSVENTIL
