3.30 - KESSEL-interne
BEDIENUNGSELEMENTE
HINWEIS:
Die zur Kessel-Steuerung gehörenden Be-
dienungselemente befinden sich gut zugän-
glich unter der frontseitigen
Kesselgehäuse-Abdeckung.
Zur Behebung von Fehlfunktionen an den internen Bau-
teilen des Kessels vorab die Heizungsanlage über den
Hauptschalter-/ Gefahrenschalter ausschalten.

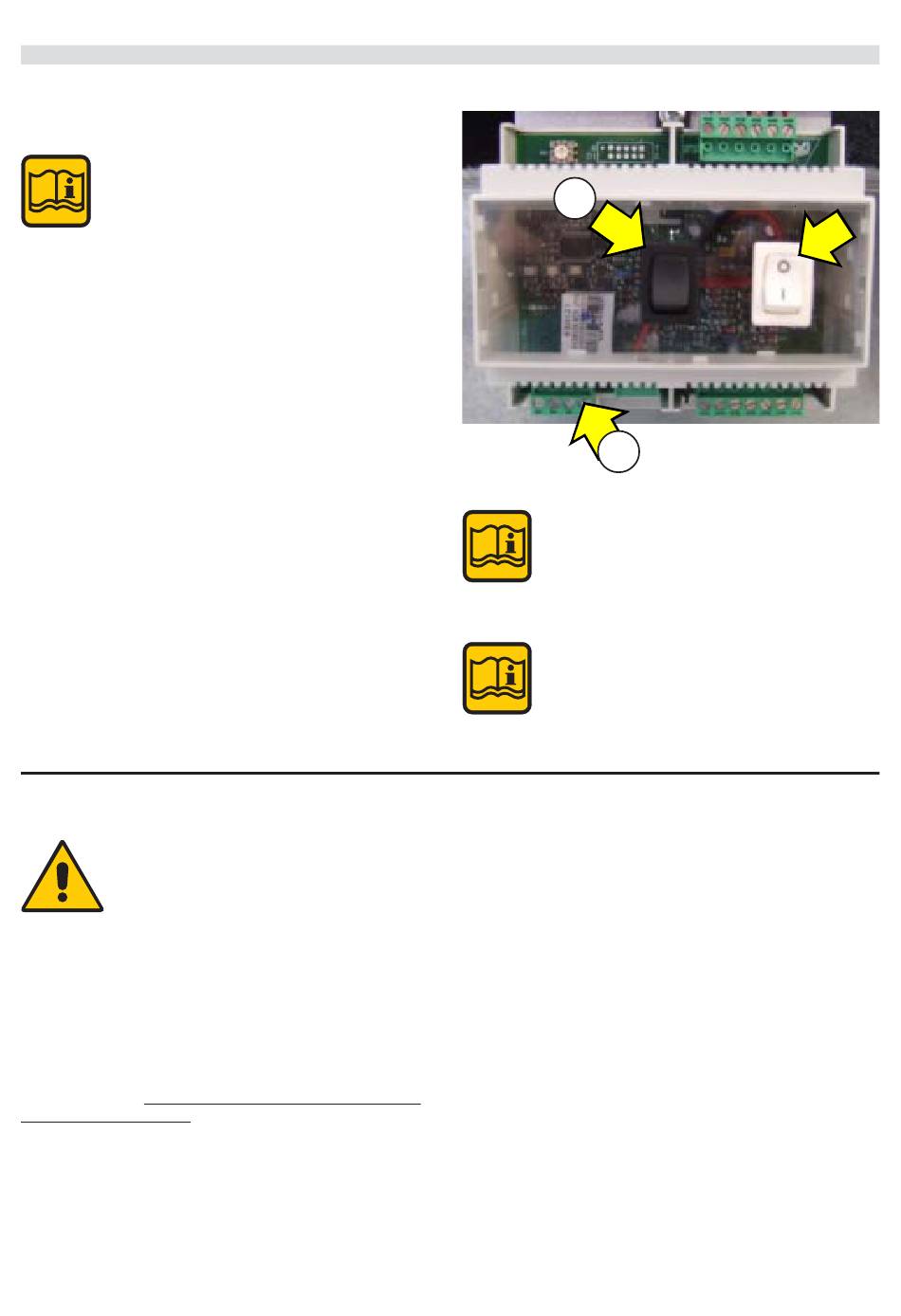

FUNKTION DER BAUTEILE:
A)
SETPOINT-SCHALTER':
für konstanten Kesselbetrieb mit einer Kessel-Tem-
peratur von 70°C und konstanter Kesselleistung 50%,
B)
FEUERUNGSENTSTÖR-TASTE:
bei Brennerstörung betätigen,
C) RELAIS-ALARMSIGNAL: ( Y 3 - 4 Kontakt )
D)
RELAIS FÜR KONDENSAT-SENSOR:
(Kondensat-Überlaufsensor an der Kondensatwanne),
geordnete Funktion bei eingeschalteter LED-Anzeige,
bei Fehlfunktion am Sensor erlischt die LED-Anzeige.

3.31 - ERSTINBETRIEBNAHME

ACHTUNG!
Die Erstinbetriebnahme darf nur durch zu-
gelassene Fachfirmen und deren autorisier-
te Fachkräfte nach den bestehenden Vor-
schriften und technischen Regeln erfolgen.
Zur Inbetriebnahme des Heizkessels sind zunächst die
Hinweise in der Anleitung für die Bedienung der Kessel-
funktionen zu beachten!
Gasabsperrhahn öffnen!
Die Gaszuleitung über den Gasmeßstutzen am Gasvertei-
lerrohr für den Gas-Eingangsdruck oder an den Meßstutzen-
an den Gas Kombinationsventilen entlüften.
Der Gas-Vordruck sollte bei ERDGAS mindestens 20 mbar,
bei Flüssiggas 50 mbar betragen!
Das richtige Betriebsdruck im Heizwassersystem liegt bei
mindestens 1,0 bar,
Kontrolle am Kessel-extern installierten Druckmanometer.
Ein Unterschreiten des Anlagendruckes unter 0,8 bar führt
zum Ansprechen des Minimal-Sicherheitsdruckwächter.
B
C
GELBE LED-ANZEIGE blinkend =
Funktion zwischen Kesselsteuerung BCM
und Überwachung BMM in Ordnung
GRÜNE LED-ANZEIGE = Pumpenfunktion aktiv
ROTE LED-ANZEIGE = Kesselstörung,
(siehe Fehlercode der Fehlfunktion)
HINWEIS:
In einer Notfallsituation kann der Kessel mit
einer Leistung von 50% und einer Kessel-Vor-
lauftemperatur von 50°C weiter betrieben
werden. Die Heizungsumpen müssen manuell
eingestell werden.
Die Heizungsanlage (Heizkörper), Pumpen sorgfältig entlüften.
Anschlüsse und Dichtungen überprüfen und ggf. nachziehen.
Allgemeine Hinweise:
Bei Übertemperatur erfolgt eine Störabschaltung mit Anzeige
am Kesselregler mit Verriegelung des Gasfeuerungsauto-
maten.
Alternativ entsteht eine solche Störung auch verursacht
durch Gasmangel oder die Vertauschung von Phase und
Mittelleiter beim Elektoanschluss.
Nach der Inbetriebnahme nochmals sämtliche Rohrleitungen
und die Abgasanlage auf Dichtheit bzw. Funktion überprüfen.
Während des Probeheizens sind sämtliche Steuer- und
Sicherheitsgeräte einzustellen und auf ihre Funktion zu
prüfen.
Nach der Erstinbetriebnahme, Brennereinstellung, Tempe-
raturregelung und Fuktionsprüfung der gesamten Heizungs-
anlage ist der Betreiber in die Bedienung einzuweisen.
Es ist ihm die komplette Bedienungsanweisung sowie die
Garantie-Karte zu übergeben.
