3.19 - ELEKTROANSCHLUSS

Allgemeine Hinweise!
Die Elektroinstallation darf nur durch eine zugelassene
Elektro-Installationsfirmaerfolgen.
Der elektrische Anschluß erfogt an einer dreipoligen
Steckverbindung (ALIM.) mit 230 V Wechselstrom - 50 Hz.
Es ist darauf zu achten, daß die Phase "L1" und der
Mittelleiter "N" nicht vertauscht angeschlossen werden.
Vor dem Kessel ist ein Haupt-/ Gefahrenschalter zu
installieren.
In die Stromzufuhrleitung muß ein doppelpoliger Schalter mit
einem 3 mm Kontaktabstand beider Pole eingebat werden, an
einer leicht zugänglichen Stelle außerhalb des Heizraumes,
damit eine schnellstmögliche Notabschaltung möglich wird.
Beim Anschluß dieser Kessel sind folgende Leitungs-
Querschnitte zu beachten: Netzanschluß: 3 x 1,5 mm
Unter Berücksichtigung geltender Vorschriften ist eine
Elektroleitung der Bauart NYM einzusetzen.
Die elektrischen Bestimmungen für den Anschluß sind zu
beachten.
Ein witterungsgeführter Regleranschluß, Außenfühler
etc.sollte miit folgenden Leistungsquerschnitten ausgeführt
werden:
Länge der Leitungen:
bis 20 m min. 0,75 mm
2
bis 30 m min. 1,00 mm
2
2
ab 30 m min. 1,50 mm

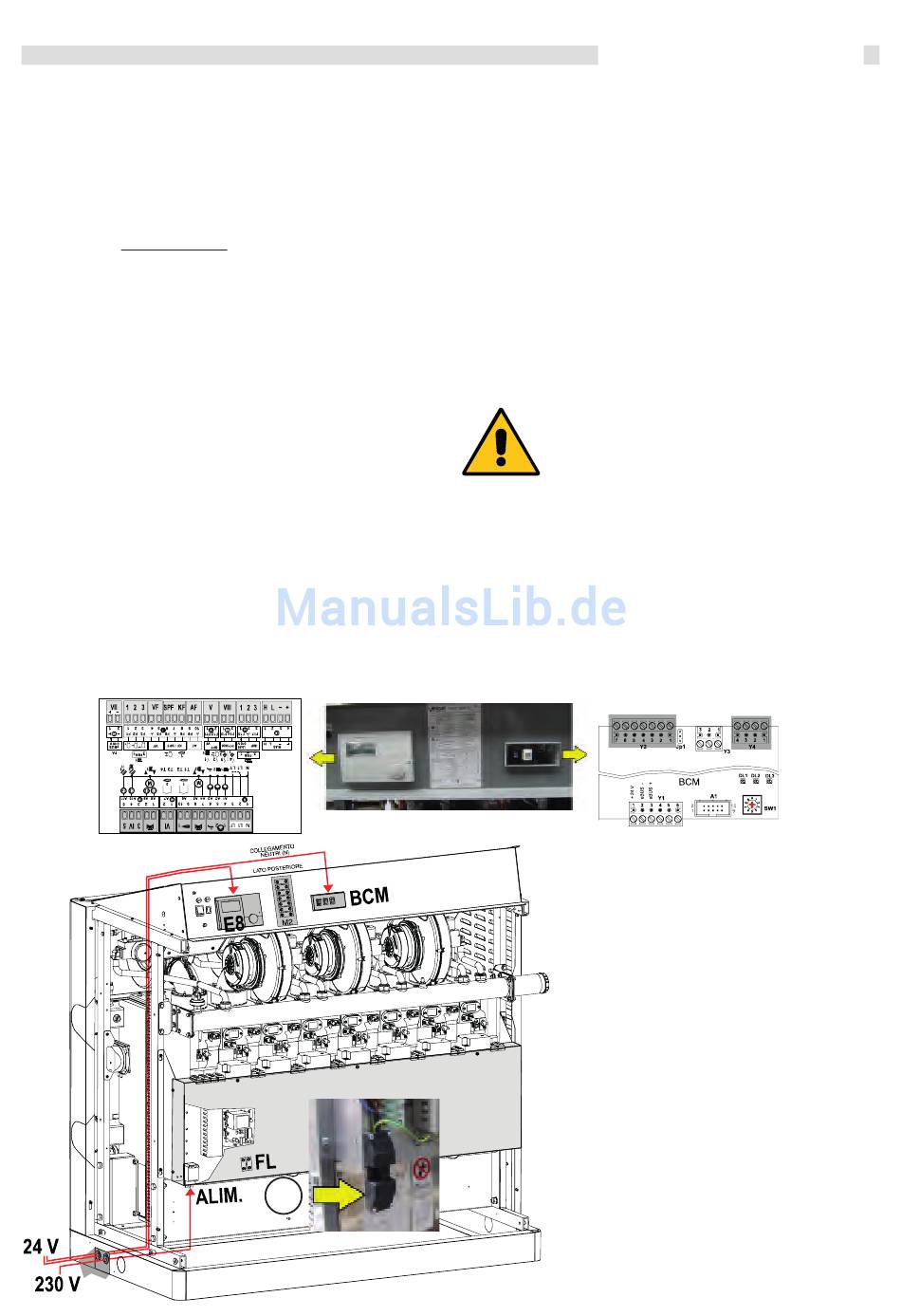

Anschlussleiste des witterungsgeführten
SYSTEM-MANAGER (Heizungsregler) E8
(Klemmleisten-Rückseite)
2.
a
Installationshinweise
Zusatzschaltungen sind leicht installierbar. Ergänzende
Anschlußmög-lichkeiten auf Anfrage.
Die elektrischen Bestimmungen für den Anschluß sind zu
beachten.
Bei Ausfall der Netzspannung schaltet der Kessel ab und geht
nach Rückkehr der Spannung automatisch wieder in Betrieb.
Bei abweichender Spannungsversorgungen ist ein Trenntrafo
vorzusehen.
HEIZUNGSREGELUNG!
Die Vorschriften der Heizungssnlagenverordnung sind
unbedingt zu beachten.
Danach muß eine Heizungsanlage in Abhängigkeit von
der Aussentemperatur (oder einer anderen geeigneten
Führungsgröße) und der Zeit geregelt werden.
Ein evtl.in der Gaszuleitung installiertes
Gasventil muß so elektrisch so angeschlossen
werden, daß der Kessel und die hydraulischen,
Einrichtungen weiterhin elektrisch in Betrieb
bleiben.
Achtung:
Alle 24 V Niederspannungsleitungen müssen von den
230 V- bzw. 400 V-Leitungen getrennt verlegt werden,
damit Induktionsspannungen vermieden werden.
230 V-Leitungskabel sollen von 24 V-Kabel abgeschirmt werden
mit Hilfe der Plastiküberzüge, die am linken Seitenblech des
Kessels mitgeliefert.werden.
Anschlussleiste Kaskaden-Manager
BCM (Klemmleisten-Rückseite)
a
= Dreipolige Steckverbindung
für den Netzanschluß 230V-50 Hz
FL
= Fließdruckwächter
29
