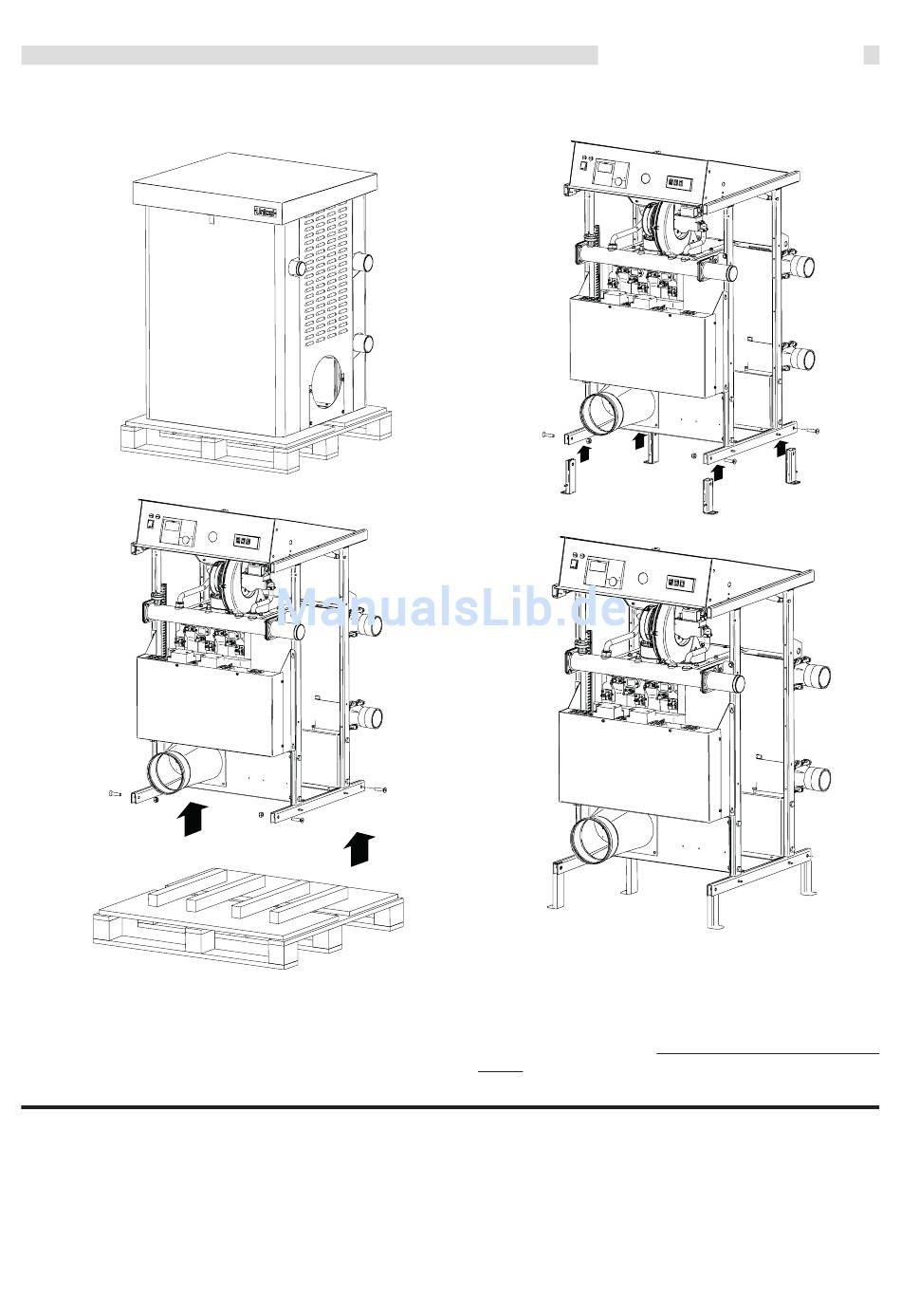

3.2 - ABHEBEN VON DER PALETTE UND EINSETZEN DER SOCKEL-FÜSSE
1
2
1.
Zunächst wird die Kessel- Verkleidung entfernt.
2.
Die 4 Arretierungsschrauben (A) entfernen und den Kessel
von der Holzpalette mit entsprechendem Gerät abheben.
Die Kessel-Einbringung zum Aufstellungsort muß ohne
größere Erschütterungen erfolgen, um eine Beschädigung
der Einbauten zu vermeiden.
3.3 - KESSELAUFSTELLUNG INNERHALB DES HEIZRAUMS
Ein bauseits zu errichtender Sockel, mit mindestens
100 mm Höhe, ist besonders bei feuchtem Boden, aber auch
für den Kondensat - Syphon-Ablauf und zur besseren
Zugänglichkeit für Wartungszwecke,
sowie zum Schutz gegen Korrosion erforderlich.
Als Alternative zu diesem Sockel kann auch eine 100 mm tiefe
Rinne-/ Senke zur Aufname des Kondensat-Syphons unter
dem Kesselhergestellt werden.
Installationshinweise
3
4
3.
Die 4 Fußteile aus dem Zubehör-Karton entnehmen und
mit den
4 Arretierungsschrauben (A), siehe 2. befestigen,
4. Der Kessel
kann nun auf den vorzusehenden ebenen
Sockel, siehe Kap. 3.4 aufgestellt werden.
Die Kessel-Verkleidung kann nun wieder angebaut werden.
Die Montageabstände des Kessels zu den Heizraumwänden
muß so gewählt werden, daß die Kesseleinbauten gut zugäng-
lich sind, siehe hierzu Seite 15.
Nach der Aufstellung soll der Kessel vollkommen waage-
recht und stabil stehen,um evtl. Vibrationen und Geräusche
zu vermeiden.
15
