Ausbau
1.
Druck entlasten; Seite 5.
2.
Abb. 4. Lagergehäuse entfernen. Die Schritte 1 bis 8 der
Anleitung Lagergehäuse und Verbindungsstange auf
Seite 8 ausführen.
3.
Die zwei Schrauben (51) und Federringe (50) entfernen.
4.
Die vier Schrauben (120) und Federringe (119) aus dem
Antriebswellengehäuse (88a) herausschrauben.
5.
Vorsichtig um das Getriebegehäuse (87c) herumklopfen,
um es zu lösen. Dann das Getriebegehäuse gerade
vom Antriebswellengehäuse abziehen. Bei Bedarf das
Zahnrad (78) halten, welches mit herauskommen kann.
1
Nur LL 3900.
Mit 14 N.m anziehen – LL 3900.
2
Mit 22,6 N.m anziehen – LL 5900.
3
Das restliche Fett auf diese Bereiche auftragen.

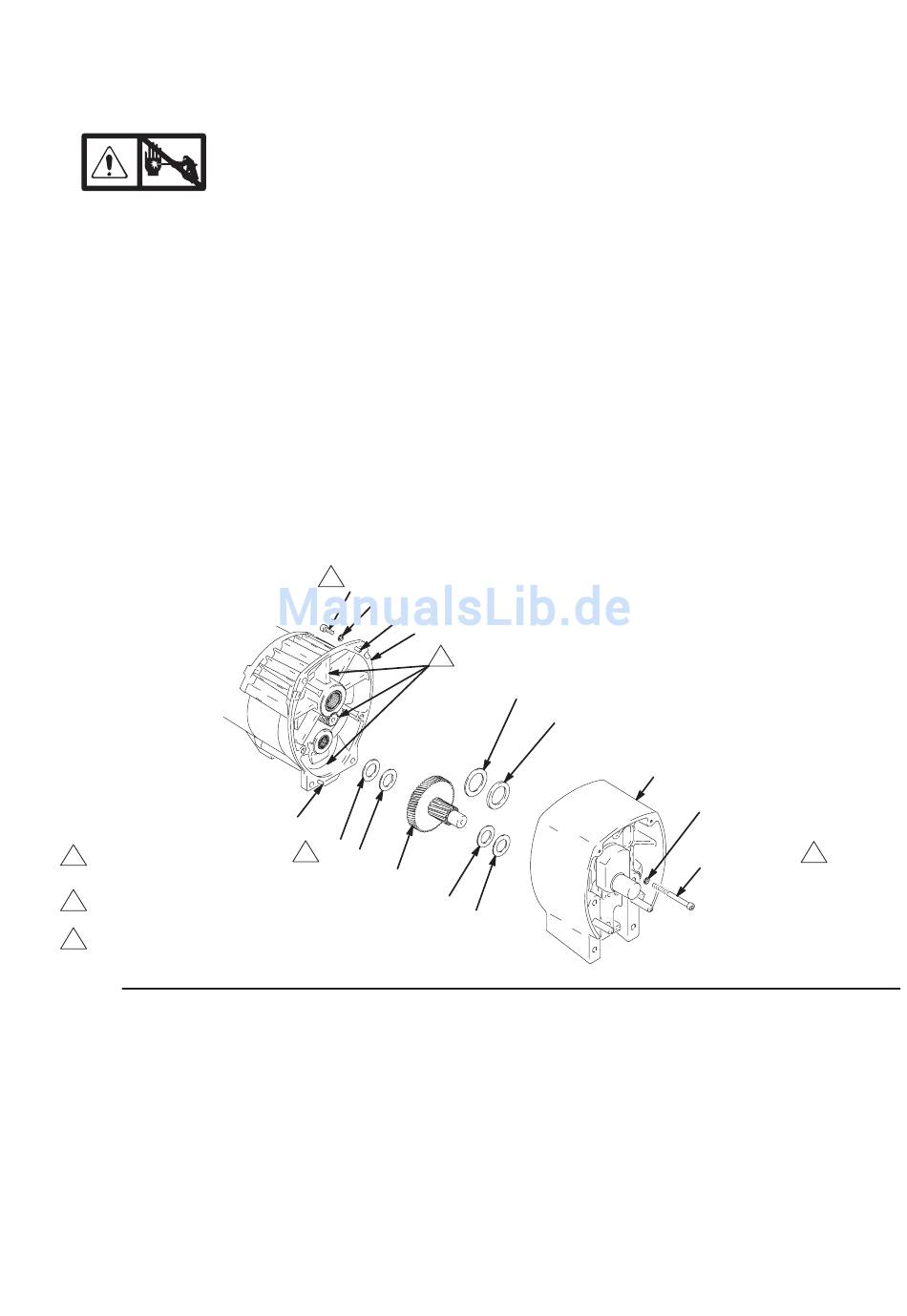

Abb. 4
Getriebegehäuse
2
120
119
B
88a
3
B
79
1
79
78
77
Installation
1.
Großzügig Lagerfett (im Lieferumfang des Ersatz-Zahn-
radsatzes enthalten) auf den Zahnradsatz (78) und auf
die im Hinweis 3 bezeichneten Bereiche auftragen. Die
ganzen 0,29 Liter Fett für das Gerät LL 3900 bzw. die
0,32 Liter für das Gerät LL 5900 aufbrauchen.
2.
Die bronzefarbene Scheibe (87g) an der Welle
anbringen, die aus der großen Welle des Getriebe-
gehäuses (87c) vorsteht.
Hinweis: Wird eine Scheibe mit Stiftlöchern durch eine
Scheibe ohne Stiftlöcher ersetzt, müssen die Führungs-
stifte vom Gehäuse entfernt werden. Die silberfarbene
Scheibe (87h) auf die Stifte am Antriebswellengehäuse
geben. Die Zahnräder ausrichten und das neue An-
triebsgehäuse gerade auf das Getriebegehäuse und
die Paßstifte (B) drücken.
3.
Die vier Schrauben (120) und Federringe (119) in das
Antriebswellengehäuse (88a) einbauen.
4.
Die zwei Schrauben (5) und Federringe (50) einbauen.
5.
Abb. 3. Das Lagergehäuse installieren. Die Schritte 10
bis 15 der Anleitung Lagergehäuse und Verbindungs-
stange auf Seite 8 ausführen.
87h
87g
79
87c
50 (LL 3900)
51 (LL 5900)
51 (LL 3900)
2
52 (LL 5900)
308874
TI0178A
9
