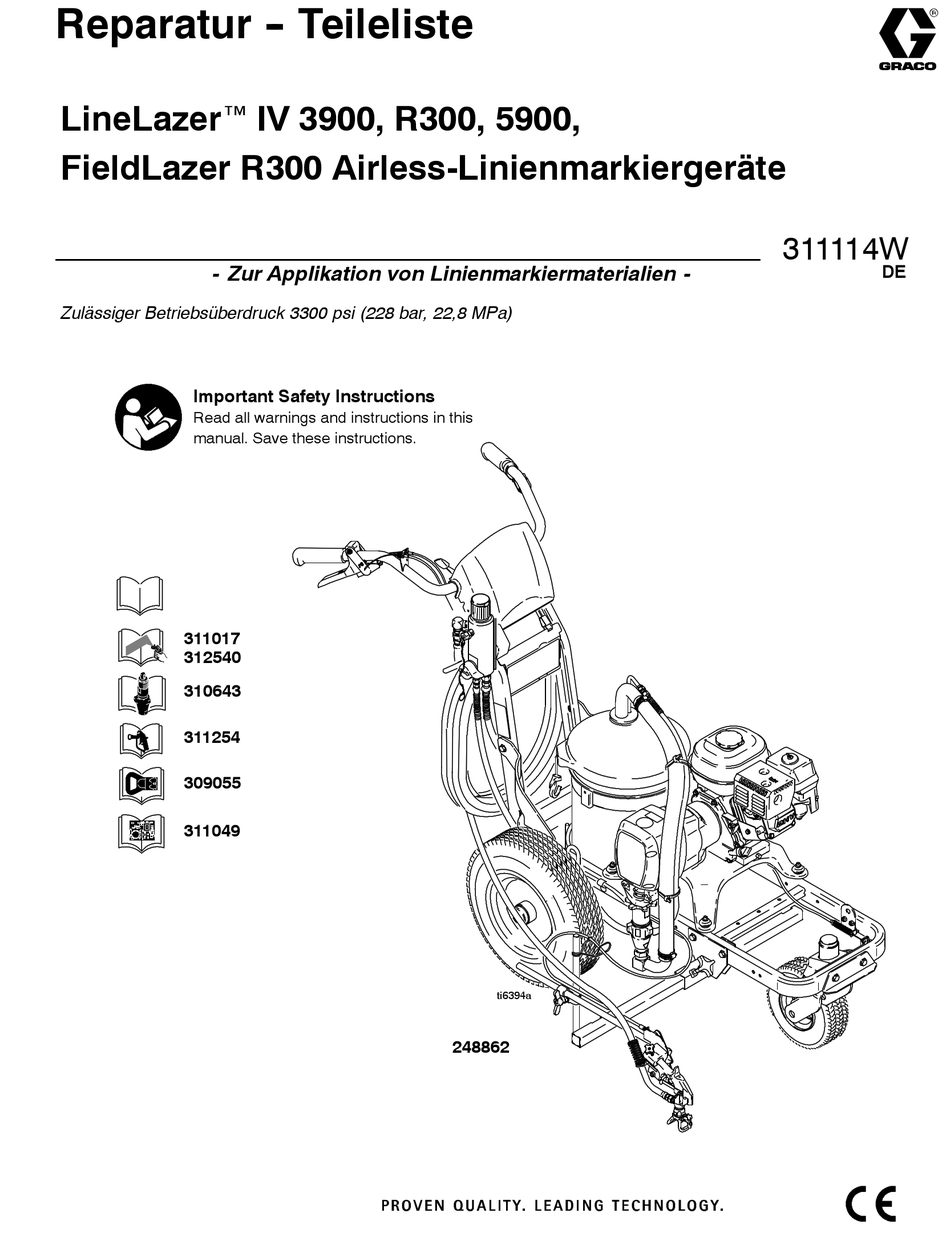

Reparatur - - Teileliste

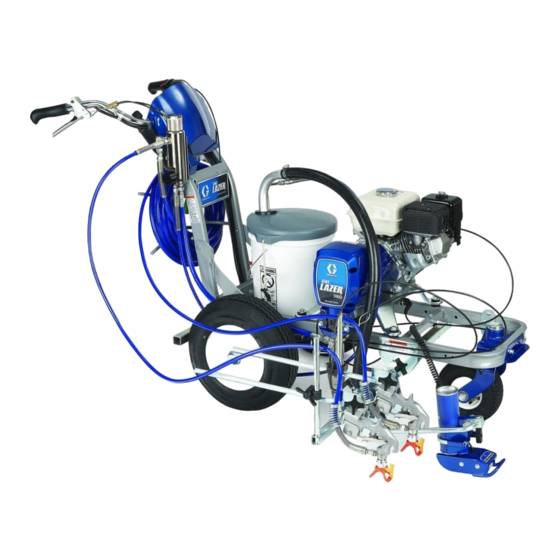

LineLazer IV 3900, R300, 5900,
FieldLazer R300 Airless-Linienmarkiergeräte
- Zur Applikation von Linienmarkiermaterialien -
Zulässiger Betriebsüberdruck 3300 psi (228 bar, 22,8 MPa)
Important Safety Instructions
Read all warnings and instructions in this
manual. Save these instructions.
311017
312540
310643
311254
309055
311049
ti6394a
248862
311114W
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco LineLazer IV R300
Inhaltszusammenfassung für Graco LineLazer IV R300
- Seite 1 Reparatur - - Teileliste LineLazer IV 3900, R300, 5900, FieldLazer R300 Airless-Linienmarkiergeräte 311114W - Zur Applikation von Linienmarkiermaterialien - Zulässiger Betriebsüberdruck 3300 psi (228 bar, 22,8 MPa) Important Safety Instructions Read all warnings and instructions in this manual. Save these instructions. 311017 312540 310643...
-
Seite 2: Inhaltsverzeichnis
........Graco-Garantie ....... -
Seite 3: Modelle
Modelle 3900 248862 248863 249008 249009 248864 248865 R300 24M605 24M607 5900 248866 248867 249010 249011 248868 248869 311114... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Die folgenden Warnhinweise beziehen sich auf sichere Systemvorbereitung, Einsatz, Erdung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei allgemeinen Warnhinweisen, und das Gefahrensymbol weist auf verfahrensspezifische Risiken hin. Diese Warnhinweise sollten regelmäßig konsultiert werden. ACHTUNG BRAND- UND EXPLOSIONSGEFAHR Entflammbare Dämpfe wie Lösungsmittel- und Lackdämpfe können explodieren oder sich entzünden. - Seite 5 D Gerät nicht verändern oder modifizieren. D Das Gerät nur für den vorgesehenen Zweck verwenden. Bei Fragen dazu den Graco-Händler kontaktieren. D Die Schläuche und Kabel nicht in der Nähe von belebten Bereichen, scharfen Kanten, beweglichen Teilen oder heißen Flächen verlegen.
-
Seite 6: Düsenauswahltabelle
Düsenauswahl Inch Inch Inch Inch (cm) (cm) (cm) (cm) LL5213* 2 (5) LL5215* 2 (5) LL5217 4 (10) LL5219 4 (10) LL5315 4 (10) LL5317 4 (10) LL5319 4 (10) LL5321 4 (10) LL5323 4 (10) LL5325 4 (10) LL5327 4 (10) LL5329 4 (10) -
Seite 7: Service- Und Wartungsarbeiten
Service- und Wartungsarbeiten NACH DEN ERSTEN 20 BETRIEBSSTUNDEN: Motoröl ablassen und sauberes Öl einfüllen. Die erforderliche Viskosität des Öls ist in der Betriebsanleitung des Honda-Motors angegeben. Druckentlastung WÖCHENTLICH: Deckel des Luftfilters abnehmen 1. Abzugssperre verriegeln. und Filterelement säubern. Element bei Bedarf auswechseln. -
Seite 8: Fehlersuche
(LineLazer IV 5900) liegen; ist dies nicht der Fall, muss das Getriebegehäuse ausgewech- selt werden. Druckkontrolle durch einen autorisierten Graco-Händler überprüfen lassen. Die Kupplung ist verschlissen, beschädigt Kupplung auswechseln. Seite 13. oder in einer falschen Position. Der Getriebesatz ist verschlissen oder Getriebesatz reparieren oder auswechseln. - Seite 9 Fehlersuche PROBLEM URSACHE LÖSUNG Filterscheibe (34f) verstopft. Filterscheibe reinigen. Pumpenausstoß zu gering. Kolbenkugel sitzt nicht richtig. Kolbenkugel warten. Siehe Pumpen-Anleitung. Die Kolbenpackungen sind verschlissen oder Packungen austauschen. Siehe Pumpen- beschädigt. Anleitung. O-Ring in der Pumpe ist verschlissen oder O-Ring austauschen. Siehe Pumpen-Anleitung. beschädigt.
- Seite 10 Fehlersuche PROBLEM URSACHE LÖSUNG Gallonen-Zähler funktioniert nicht. Kabel defekt oder abgezogen. Kabel und Anschlüsse überprüfen. Defekte Kabel austauschen. Sensor defekt. Sensor auswechseln. Magnet fehlt. Magnet zurechtrücken oder austauschen. Spritzgerät arbeitet, nicht jedoch das Schlechte Verbindung zwischen Steuer- Display abnehmen und wieder Display.
-
Seite 11: Lagergehäuse Und Verbindungsstange
Lagergehäuse und Verbindungsstange Ausbau 3. Die Passflächen des Lagergehäuses und des Antriebsgehäuses reinigen. 4. Verbindungsstange mit der Kurbel (B) ausrichten und vorsichtig die Passstifte (F) im Antriebs- 1. Druck entlasten, Seite 7. gehäuses (24) mit den Löchern im Lagergehäuse 2. Abb. 2. Schrauben (187) und vordere Abdeckung (22) ausrichten. -
Seite 12: Antriebsgehäuse
Antriebsgehäuse Ausbau Installation 1. Großzügig Lagerfett (im Lieferumfang des Ersatz- Zahnradsatzes enthalten) auf den Zahnradsatz (23) und auf die im Hinweis 2 bezeichneten Bereiche auftragen. 1. Druck entlasten, Seite 7. 2. Die bronzefarbene Scheibe (24g) an der Welle anbringen, die aus der großen Welle des Antriebs- 2. -
Seite 13: Getriebesatz/Kupplungsscheibe/Klammer
Getriebesatz/Kupplungsscheibe/Klammer Ausbau von Getriebesatz/Kupplungsscheibe Getriebesatz Wenn der Getriebesatz (25) noch nicht vom Kupplungsgehäuse (85) abgenommen wurde, sind die Schritte 1 bis 3 auszuführen. Andernfalls bei Schritt 4 beginnen. ti5987c ti5481b Abb. 1. Antriebsgehäuse entfernen; Seite 12. 7. Abb. 6. Den Haltering (25e) entfernen. 2. - Seite 14 Installation Kupplungsscheibe Getriebesatz 6. Abb. 6. O-Ring (25c) überprüfen und ersetzen, 1. Abb. 8. Zwei Stapel zu zwei Groschen auf eine falls er fehlt oder beschädigt ist. glatte Oberfläche der Werkbank legen. 7. Die Getriebewelle (25d) mit einem Plastikhammer 2. Die Kupplungsscheibe (87) auf zwei Cent-Stapel hineinklopfen.
-
Seite 15: Kupplungsgehäuse
Kupplungsgehäuse Ausbau 1. Abb. 10. Die vier Sechskantschrauben (186) und Federringe (188), mit denen das Kupplungs- gehäuse (85) am Motor befestigt ist, entfernen. 2. Die Schraube (177) von der Unterseite der Montageplatte (96) abnehmen. 3. Das Kupplungsgehäuse (85) abziehen. Installation 1. -
Seite 16: Motor
Motor Ausbau 1. Getriebesatz/Kupplungsscheibe/Klammer Motor und Kupplungsgehäuse ausbauen. Siehe Seite 11 -- 15. 2. Abb. 12. Klemme (251) und Verteilerkasten (226) entfernen. 3. Abb. 11. Alle notwendigen Kabel abziehen. 4. Abb. 12. Schraube (177) entfernen. Zwei Schrauben (117), Sicherungsmuttern (118) und Erdungsleiter (230, 260) von der Motorbasis (185) entfernen. -
Seite 17: Druckkontrolle
Druckkontrolle Ein-/Aus-Schalter Ausbau Installation 1. Den EIN-/AUS-Schalter (15g) so installieren, dass die Nasen des Schalters im Druckkontrollgehäuse einrasten. 1. Druck entlasten, Seite 7. 2. EIN-/AUS-Schalterstecker (B) an der Leiterplatte 2. Abb. 13. Zwei Schrauben (125) und Abdeckung anschließen. (31) entfernen. 3. -
Seite 18: Druckeinstellpotentiometer
Druckkontrolle Steuerkarte Ausbau Installation 1. Abb. 13. Die Steuerkarte (15d) mit vier Schrauben (15j) anbringen. 1. Druck entlasten, Seite 7. 2. Abb. 13. Zwei Schrauben (125) und Abdeckung 2. Abb. 13 und 21. Die Leitungen unter Zuhilfenahme (31) entfernen. Steckerflügel des Displays an der zuvor angefertigten Skizze an der Steuerkarte der Leiterplatte öffnen und den Display-Stecker (15d) anschließen. -
Seite 19: Einstellung Des Abzugsensors
Einstellung des Abzugsensors Zur Einstellung des Abzugsensors siehe den Abschnitt Fehlersuche sowie die Bedienungsanleitung. Einstellung des Distanzsensors Zahnradausrichtung 5. Rad (120) am LineLazer montieren. 6. Mutter (127) satt anziehen, dann 1/4 Drehung lösen. Nabenabdeckung (142) auf die Radnabe stecken. 1. Druck entlasten, Seite 7. Höheneinstellung des Sensors 1. -
Seite 20: Steuerkarten-Diagnose
Steuerkarten-Diagnose Meldungen am Digital-Display Druck vor dem Reparieren entlasten; siehe Seite 7. Ist keine Anzeige sichtbar, bedeutet dies nicht, dass das Spritzgerät nicht druckbeaufschlagt ist. DISPLAY SPRITZGERÄTEFUNKTION HINWEIS MASSNAHME Keine Spritzgerät kann druckbeaufschlagt Stromausfall, oder Spannungsquelle prüfen. Vor Anzeige Display nicht dem Auseinanderbauen oder sein. -
Seite 21: Unterpumpe
In Pumpe eindrehen, bis die Löcher im Lagerquer- gestänge und in der Kolbenstange aneinander Abb. 19 7673B ausgerichtet sind. Abb. 20. Packungsmutter mit Graco TSL-Flüssigkeit füllen, bis die Flüssigkeit oben auf die Dichtung fließt. 3,8 cm Abb. 20 7677B Abb. 18... - Seite 22 Teile - - LineLazer IV Parts Page 32 Parts Page 26 Parts Page 30 Parts Page 28 Parts Page 24 ti6391a Parts Page 30 Sheet 1 of 7 ti6491a 311114...
-
Seite 23: Linelazer Iv 3900/R300/5900
Parts - - Drive and Pinion Housing Assemblies Ref No. 24 and 25 Ref No. 24: Drive Housing Assembly 287467 for Ref No. 25: Pinion Housing Assembly 287463 for LineLazer IV 3900/R300; Drive Housing Assembly LineLazer IV 3900/R300; Pinion Housing Assembly 287465 for LineLazer IV 5900 287469 for LineLazer IV 5900 Part No. - Seite 24 Parts - - LineLazer IV ti6406c Sheet 3 of 7 311114...
- Seite 25 Parts - - LineLazer IV Ref. Ref. Part No. Description Qty. Part No. Description Qty. 237686 WIRE, ground assembly 108868 CLAMP, wire w/ clamp 110837 SCREW, flange, hex 245225 HOSE, 3/8 X 50 ft 255162 WHEEL, pneumatic (includes 67) 245798 HOSE, 1/4 X 7 ft 249082 WHEEL, turf...
- Seite 26 Parts - - LineLazer IV Models 248862 and 248866 86 172 Ref 24 186 188 ti6405C 34 (see Detail E) Ref. 16 Sheet 4 of 7 Detail E (12) 311114...
- Seite 27 Parts - - LineLazer IV Ref. Ref. Part No. Description Qty. Part No. Description Qty. 277069 PUMP, displacement (3900/R300) 119426 SCREW, hex washr hd (3900/R300) 277070 PUMP, displacement (5900) 102962 SCREW, cap sch (5900) 287714 HOUSING, bearing (3900/R300) 170† 101682 SCREW, cap, sch 287715 HOUSING, bearing (5900)
- Seite 28 Parts - - LineLazer IV Models 248862 and 248866 Ref. 141 Ref. 141 Ref. 16 Ref. 6 (see Detail D) Detail D ti6404a Sheet 5 of 7 311114...
- Seite 29 Parts - - LineLazer IV Ref. Ref. Part No. Description Qty. Part No. Description Qty. 240942 SHAFT, fork 111040 NUT, lock, insert, nylock, 5/16 240991 BRACKET, caster, front 112405 NUT, lock 240940 BRACKET, hub 112776 WASHER, plain 181818 KNOB, pronged 112825 SPRING, belleville 193528...
- Seite 30 Parts - - LineLazer IV Models 248862 and 248866 153,108 Ref. 16 Ref. 161 136a ti6403a ti6403a ti6403a ti6403a Ref. 14 Ref. 144 Ref. 161 Sheet 6 of 7 311114...
- Seite 31 Parts - - LineLazer IV Ref. Ref. Part No. Description Qty. Part No. Description Qty. 224052 BRACKET, support gun 119647 SCREW, cap, socket, flthd 248157 GUN, flex, basic, includes guard & tip 1 119648 SCREW, mach, trusshd 287570 HOLDER ASSEMBLY, gun 101566 NUT, lock (items 8a thru 8f)
- Seite 32 Parts - - LineLazer IV Models 248862 and 248866 part of 15i Ref. 13 Ref.27 Ref. 100 Ref. 34j Sheet 7 of 7 311114...
- Seite 33 Parts - - LineLazer IV Ref. Ref. Part No. Description Qty. Part No. Description Qty. 245103 VALVE, drain 15C766 TUBE, diffusion 193709 SEAT, valve 15G563 HANDLE, 193710 SEAL, valve 15E997 MANIFOLD, filter 116424 NUT, cap 15E998 CAP, manifold 114708 SPRING 181740 CAP, 244067...
-
Seite 34: Schaltplan Für Druckregler
Schaltplan für den Druckregler Rote Klemme an gelb Gelb ZUM MOTOR Weiß/Gelb 5900 ERDE 3900/R300 Weiß/Rot ERDE MOTOR-AUS- SCHALTER DISPLAY-PLATTE ANZUG FÜR PISTOLENABZUG POTENTIOMETER SENSOR DISTANZSENSOR EIN-/AUS- ti6401a SCHALTER FÜR PUMPE HUBZÄHLER STEUERKARTE J1 J2 ZUM MOTORGENERATOR ANTRIEBS- GEHÄUSE GETRIEBE- GEHÄUSE WEISS VERTEILER-... -
Seite 35: Technische Daten
Technische Daten Honda-Motor GX120 Max. Ausstoß Nennleistung bei 3600 U/Min. LineLazer IV 3900/R300 1,15 gpm (4,4 Liter/Min.) ANSI ....... 4,0 PS LineLazer IV 5900 . -
Seite 36: Graco-Garantie
With the exception of any special, extended, or limited warranty published by Graco, Graco will, for a period of twelve months from the date of sale, repair or replace any part of the equipment determined by Graco to be defective.
