Ausbau
1.

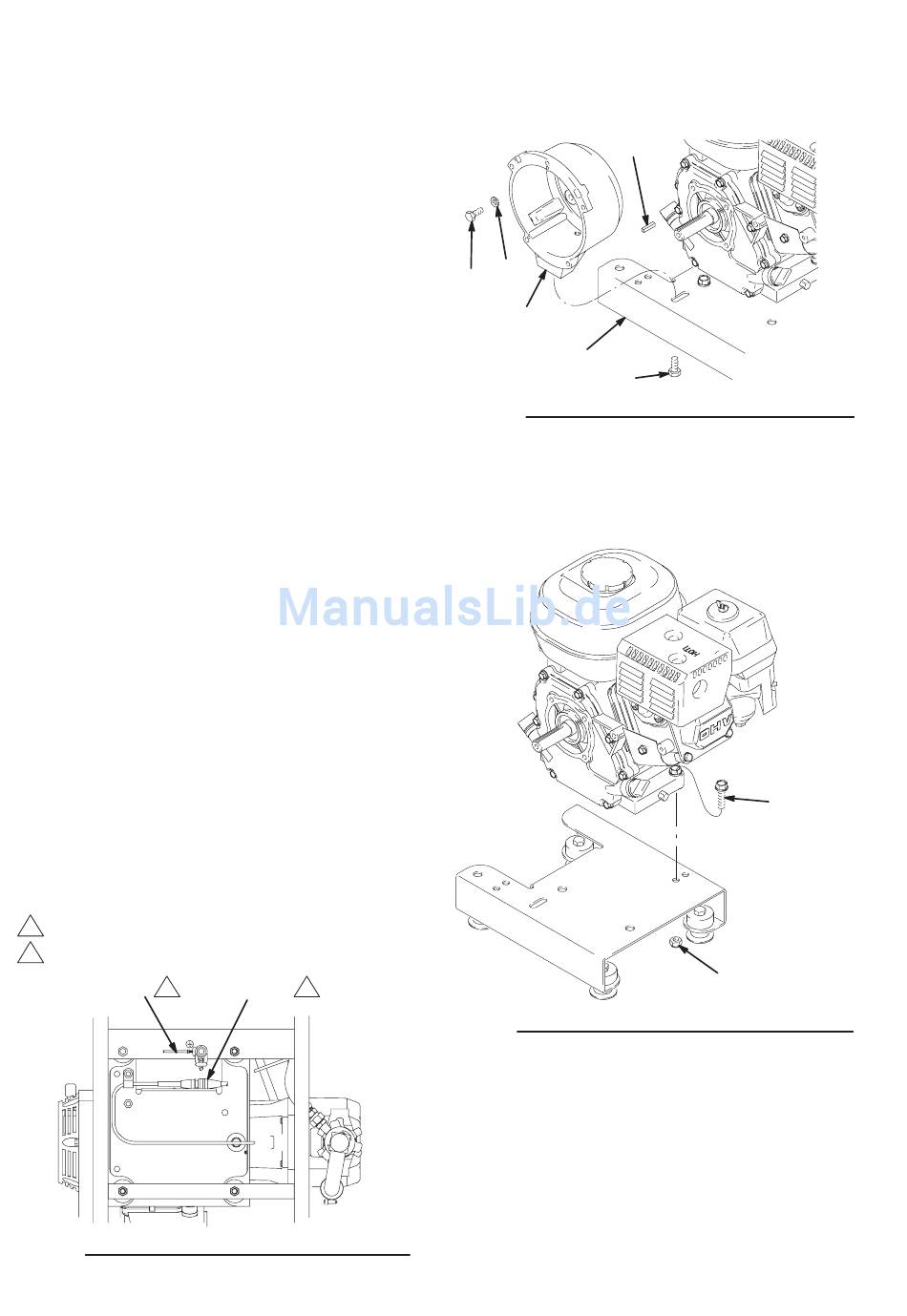

Abb. 12. Die vier Sechskantschrauben (98) und Feder-
ringe (99), mit denen das Kupplungsgehäuse (92) am
Motor befestigt ist, entfernen.
2.
Sechskantschrauben (96), Federring (50) und
Scheibe (97) von der Unterseite der Montageplatte (D)
abnehmen.
3.
Den Motorkeil (95) entfernen.
4.
Kupplungsgehäuse (92) abziehen.
Installation
1.
Abb. 12. Kupplungsgehäuse (92) aufschieben.
2.
Sechskantschraube (96), Federring (50) und
Scheibe (97) an der Unterseite der Montageplatte (D)
installieren.
3.
Vier Sechskantschrauben (98) und Federringe (99)
einbauen und das Kupplungsgehäuse (92) am Motor
befestigen.
Ausbau
1.
Antriebswellensatz/Rotor/Stator/Welle/Kupplung,
Klammer und Kupplungsgehäuse gemäß den An-
weisungen auf den Seiten 7, 10 und 11 ausbauen.
2.
Abb. 13. Alle notwendigen Kabel abziehen.
3.
Abb. 14. Die zwei Sicherungsmuttern (55) und
Schrauben (54) aus dem Motorsockel entfernen.
4.
Den Motor vorsichtig anheben und auf die Werkbank
legen.
HINWEIS: Sämtliche Servicearbeiten am Motor dürfen nur
von einem autorisierten HONDA Händler durch-
geführt werden.
1
Zum Stator.
2
Zum Rahmen (LL 3900), zum Motor (LL 5900).
Grün
2
Abb. 13
12 308874
Kupplungsgehäuse

Motor

62
Pos.
1
8837A
99
98
92
D
50,96,97
Abb. 12
Abb. 14
Installation
1.
Den Motor vorsichtig anheben und auf das Fahrgestell
geben.
2.
Abb. 14. Zwei Schrauben (54) in den Motorsockel
eindrehen und mit Sicherungsmuttern (55) sichern.
3.
Abb. 13. Alle notwendigen Kabel anschließen.
4.
Antriebswellensatz/Rotor/Stator/Welle/Kupplung,
Klammer und Kupplungsgehäuse gemäß den An-
weisungen auf den Seiten 10 und 11 einbauen.
95
54
55
8826A
8827A
