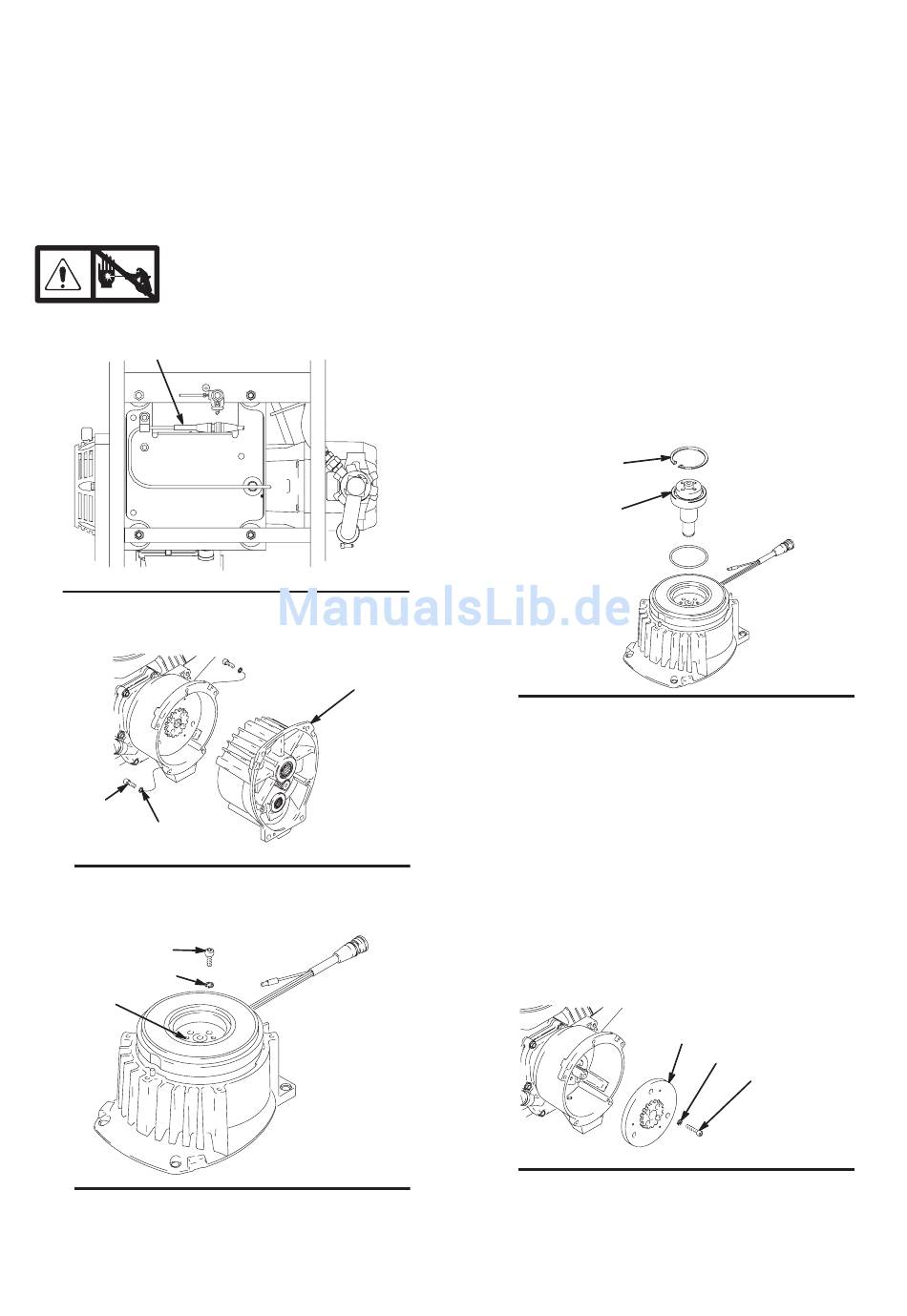

Antriebswellensatz/Rotor/Stator/
Ausbau
Abb. 6. Wenn der Antriebswellensatz (88a) am Kupplungs-
gehäuse (92) montiert ist, die Schritte 1 bis 4 ausführen.
Andernfalls bei Schritt 5 beginnen.
1.
Druck entlasten; Seite 5.
2.
Abb. 5. Statorkabel (X) vom Druckregler abziehen.
X
Abb. 5
3.
Abb. 6. Die fünf Schrauben (89/96) und Federringe
(50/51) und den Antriebswellensatz (88a) entfernen.
89 (LL 3900)
96 (LL 5900)
50 (LL 3900)
51 (LL 5900)
Abb. 6
4.
Abb. 7. Den Antriebswellensatz (88a) mit dem Rotor
nach oben auf die Werkbank legen.
52
50
E
Abb. 7
10 308874
Welle/Kupplung
5.
6.
7.
8837A
88a
8.
8700A
9.
10. Kupplung (91) herausnehmen.
8701A
Die vier Schrauben (52) und Federringe (50) entfernen.
Zwei Schrauben in die Gewindelöcher (E) im Rotor ein-
drehen. Schrauben so weit abwechselnd eindrehen, bis
der Rotor herauskommt.
Abb. 8. Haltering (Z) entfernen.
Die Antriebswelle (A) mit einem Plastikhammer heraus-
klopfen.
Z
A
Abb. 8
Abb. 9. Einen Schraubenschlüssel oder anderes etwas
zwischen die Kupplung und das Kupplungsgehäuse
einführen, um die Kupplung während des Ausbaus zu
halten.
Vier Schrauben (50) und Federringe (53) entfernen.
Abb. 9
8703A
91
53
50
8704A
