Ausbau
1.
Druck entlasten; Seite 5.
2.
Abb. 15. Fünf Schrauben (307) und Abdeckung (322)
entfernen.
3.
Von der Steuerkarte (302) abziehen:
D Vier Kupplungskabel: zwei violette und zwei schwarze.
D Kabel (D) vom Potentiometer.
D Kabel (E) vom Drucksensor.
D Zwei rote Kabel (A) zum EIN-/AUS-Schalter (309).
4.
Fünf Schrauben (303), das grüne Erdungskabel und die
Steuerkarte (302) entfernen.
Ausbau
1.
Druck entlasten; Seite 5.
2.
Abb. 15. Fünf Schrauben (307) und Abdeckung (322)
entfernen.
3.
Kabel (E) von der Steuerkarte (302) abziehen.
4.
Drei Schrauben (319) und Filtergehäuse (318) von der
Steuerplatte (301) abnehmen. Vorsichtig den Druck-
sensorstecker durch die Gummitülle (315) schieben.
Ausbau
1.
Druck entlasten; Seite 5.
2.
Abb. 15. Fünf Schrauben (307) und Abdeckung (322)
entfernen.
3.
Kabel (D) von der Steuerkarte (302) abziehen.
4.
Die Einstellschrauben am Potentiometerknopf (313)
lösen und den Knopf, die Wellenmutter, die Schei-
be (310) und das Druckeinstellpotentiometer (310)
entfernen.
5.
Dichtung (311) vom Potentiometer (310) abnehmen.
14 308874

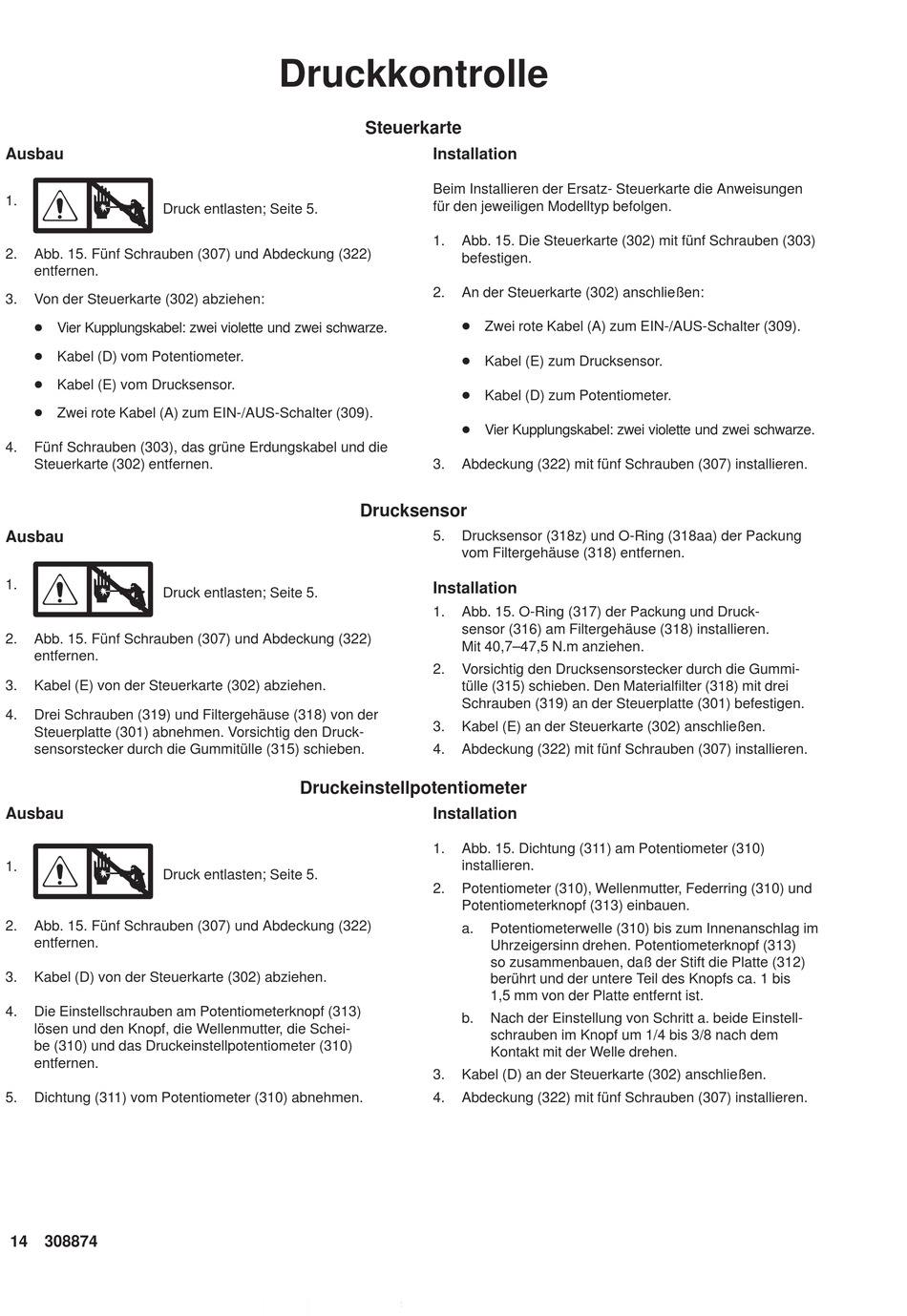

Druckkontrolle
Steuerkarte
Installation
Beim Installieren der Ersatz- Steuerkarte die Anweisungen
für den jeweiligen Modelltyp befolgen.
1.
2.
3.
Drucksensor
5.
Installation
1.
2.
3.
4.
Druckeinstellpotentiometer
Installation
1.
2.
3.
4.
Abb. 15. Die Steuerkarte (302) mit fünf Schrauben (303)
befestigen.
An der Steuerkarte (302) anschließen:
D Zwei rote Kabel (A) zum EIN-/AUS-Schalter (309).
D Kabel (E) zum Drucksensor.
D Kabel (D) zum Potentiometer.
D Vier Kupplungskabel: zwei violette und zwei schwarze.
Abdeckung (322) mit fünf Schrauben (307) installieren.
Drucksensor (318z) und O-Ring (318aa) der Packung
vom Filtergehäuse (318) entfernen.
Abb. 15. O-Ring (317) der Packung und Druck-
sensor (316) am Filtergehäuse (318) installieren.
Mit 40,7–47,5 N.m anziehen.
Vorsichtig den Drucksensorstecker durch die Gummi-
tülle (315) schieben. Den Materialfilter (318) mit drei
Schrauben (319) an der Steuerplatte (301) befestigen.
Kabel (E) an der Steuerkarte (302) anschließen.
Abdeckung (322) mit fünf Schrauben (307) installieren.
Abb. 15. Dichtung (311) am Potentiometer (310)
installieren.
Potentiometer (310), Wellenmutter, Federring (310) und
Potentiometerknopf (313) einbauen.
a.
Potentiometerwelle (310) bis zum Innenanschlag im
Uhrzeigersinn drehen. Potentiometerknopf (313)
so zusammenbauen, daß der Stift die Platte (312)
berührt und der untere Teil des Knopfs ca. 1 bis
1,5 mm von der Platte entfernt ist.
b.
Nach der Einstellung von Schritt a. beide Einstell-
schrauben im Knopf um 1/4 bis 3/8 nach dem
Kontakt mit der Welle drehen.
Kabel (D) an der Steuerkarte (302) anschließen.
Abdeckung (322) mit fünf Schrauben (307) installieren.
