Inbetriebnahme
3.1
Anschließen an das Netz (230 V 50 Hz)
➭ Schließen Sie das Prüfgerät mit dem Netzanschlussstecker an das
Netz an. Die Schalterstellung des Funktionsschalters ist beliebig.
Wenn keine Netzsteckdose (Schutzkontaktsteckdose) oder nur ein
Drehstromanschluss zur Verfügung steht, können Sie den Anschluss
von Außenleiter, Neutralleiter und Schutzleiter mit Hilfe der Kupplungs-
steckdose herstellen. Sie hat 3 fest angeschlossene Zuleitungen und
ist Bestandteil des als Zubehör lieferbaren Kabelsets KS13.
!
Achtung!
Sofern kein Anschluss über eine Schutzkontaktsteckdose mög-
lich ist: Schalten Sie zuerst das Netz frei.
Verbinden Sie anschließend die Zuleitungen der Kupplungs-

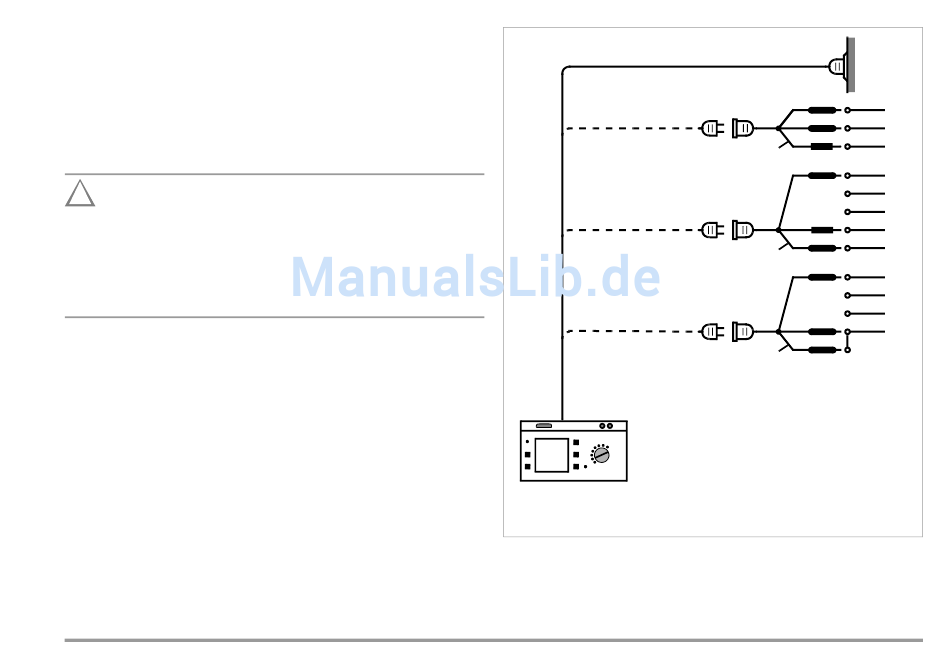

steckdose über Abgreifklemmen mit den Netzanschlüssen wie
im Bild dargestellt.
Eine Trennung vom Versorgungsnetz erfolgt ausschließlich über
den Netzstecker.
GMC-I Gossen-Metrawatt GmbH
Anschließen an das Netz
U
= 230 V
L – N
L1
N
PE
grün-gelb
L1
L2
L3
N
PE
grün-gelb
L1
L2
L3
N
grün-gelb
