6. Betrieb mit EDS-Gerät EDS470-12...

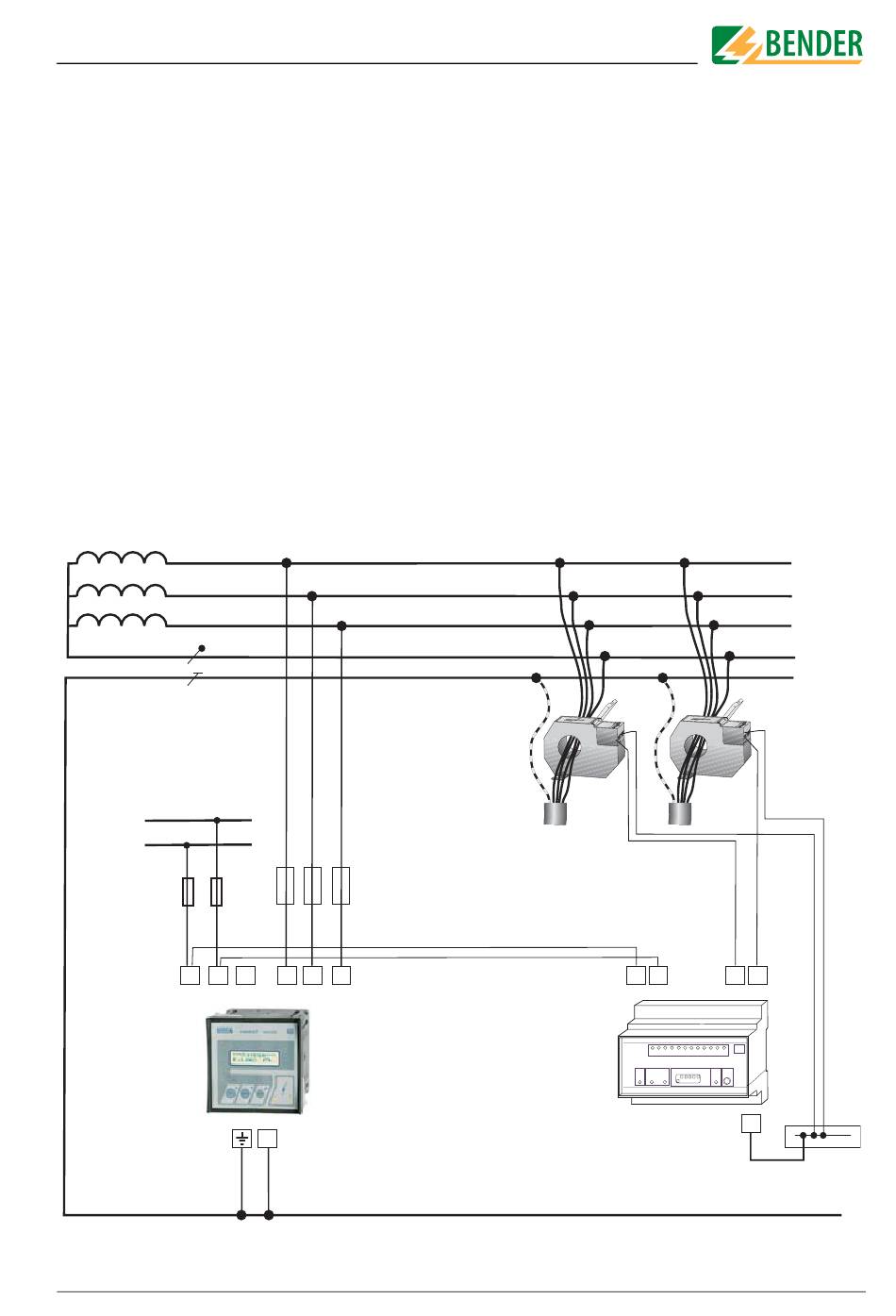

Die nachfolgende Abbildung zeigt IR1575PG1 in Kombination mit einem
nicht busfähigen EDS470-129 und den Messstromwandlern zur Isolations-
fehlersuche. Die Geräte können in vielen Fällen mit der Werkseinstellung be-
trieben werden. Wird ein EDS470-12 benutzt, muss dieses im Master-Betrieb
arbeiten.
Informationen zur Einstellung des Prüfstroms „MaxPuls" im Menü
EDS SETUP finden Sie im "Kapitel 5.4.2 maxPuls: 10 / 25 mA".
Zur weiteren Anwendung des IR1575PG1 in Verbindung mit EDS-Systemen
stehen die folgenden Technischen Gerätehandbücher zur Verfügung:
TGH1243 für EDS470, TGH1282 zur Projektierung von EDS470-Systemen
