Bender A-ISOMETER IR1575PG1 Bedienungshandbuch Seite 23

Isolations-überwachungsgerät mit integriertem pruüfstromgenerator zur isolationsfehlersuche in it-wechsel und gleichspannungssystem
Inhaltsverzeichnis

Werbung

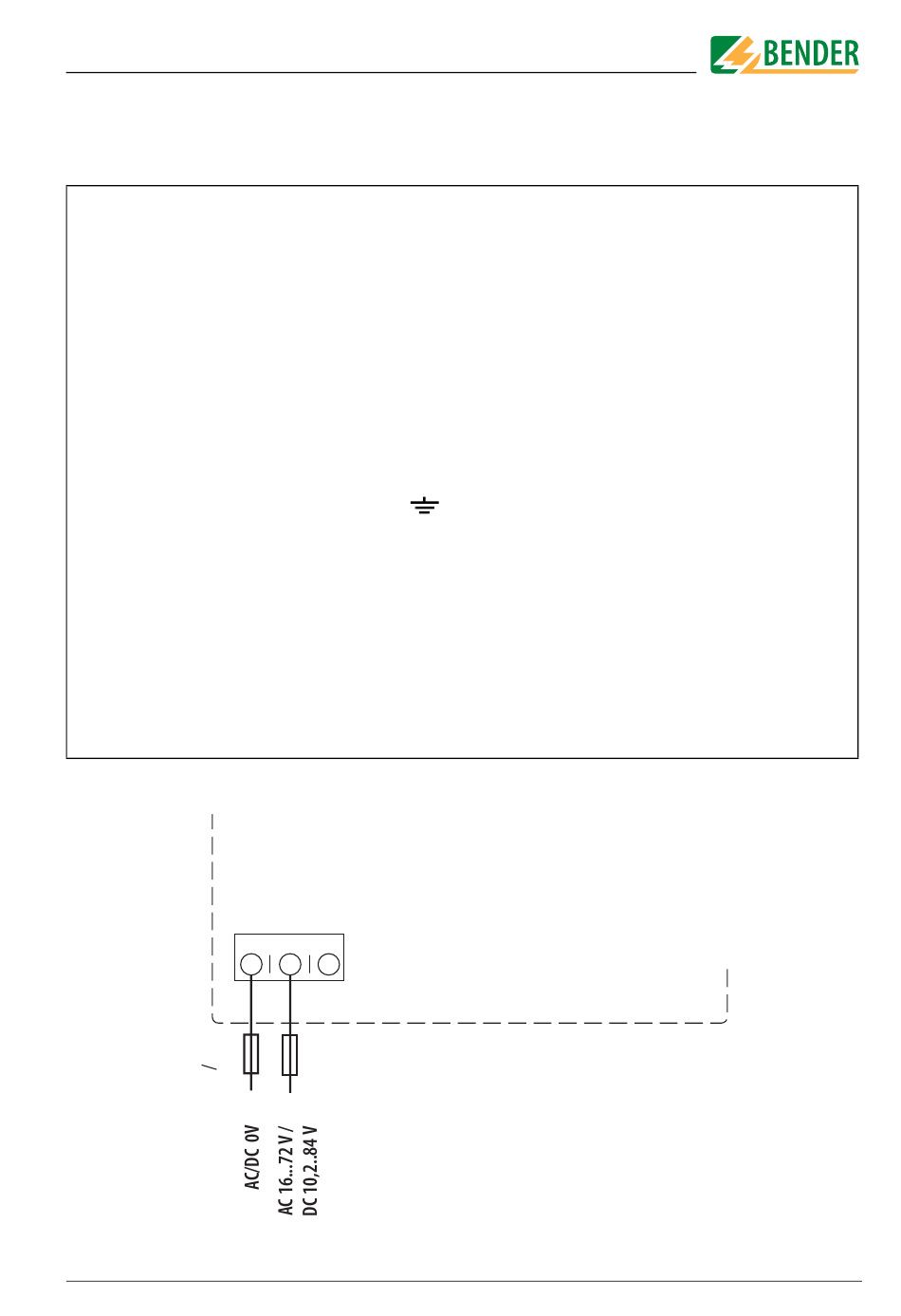

Anschluss
Legende Anschlussplan:
1
Versorgungsspannung U
Seite 43 oder Bestellangaben) über Schmelzsicherung 6 A:
2
Anschluss des zu überwachenden 3AC-Systems:
Klemmen L1, L2, L3 mit Leiter L1, L2, L3 verbinden
4
Anschluss des zu überwachenden DC-Systems:
Klemme L1 mit Leiter L+, Klemme L2, L3 mit Leiter L- verbinden
5
Anschluss des zu überwachenden AC-Systems:
Klemme L1 mit Leiter L1, Klemmen L2, L3 mit Leiter L2 verbinden
6
Getrennter Anschluss von
7
Externe TEST-Taste (Schließer)
8
Externe Reset-Taste (Öffner oder Drahtbrücke),
bei offenen Klemmen wird keine Fehlermeldung gespeichert,
Werkseinstellung: Memory off !
9
Melderelais: Alarm2
10
Melderelais: Alarm1
IR1575PG1-434
1
U s
TGH1380/12.2005
(siehe Typenschild , Technische Daten auf
s
A0 A1 A2
-
/~ +/~
und KE an PE
23
