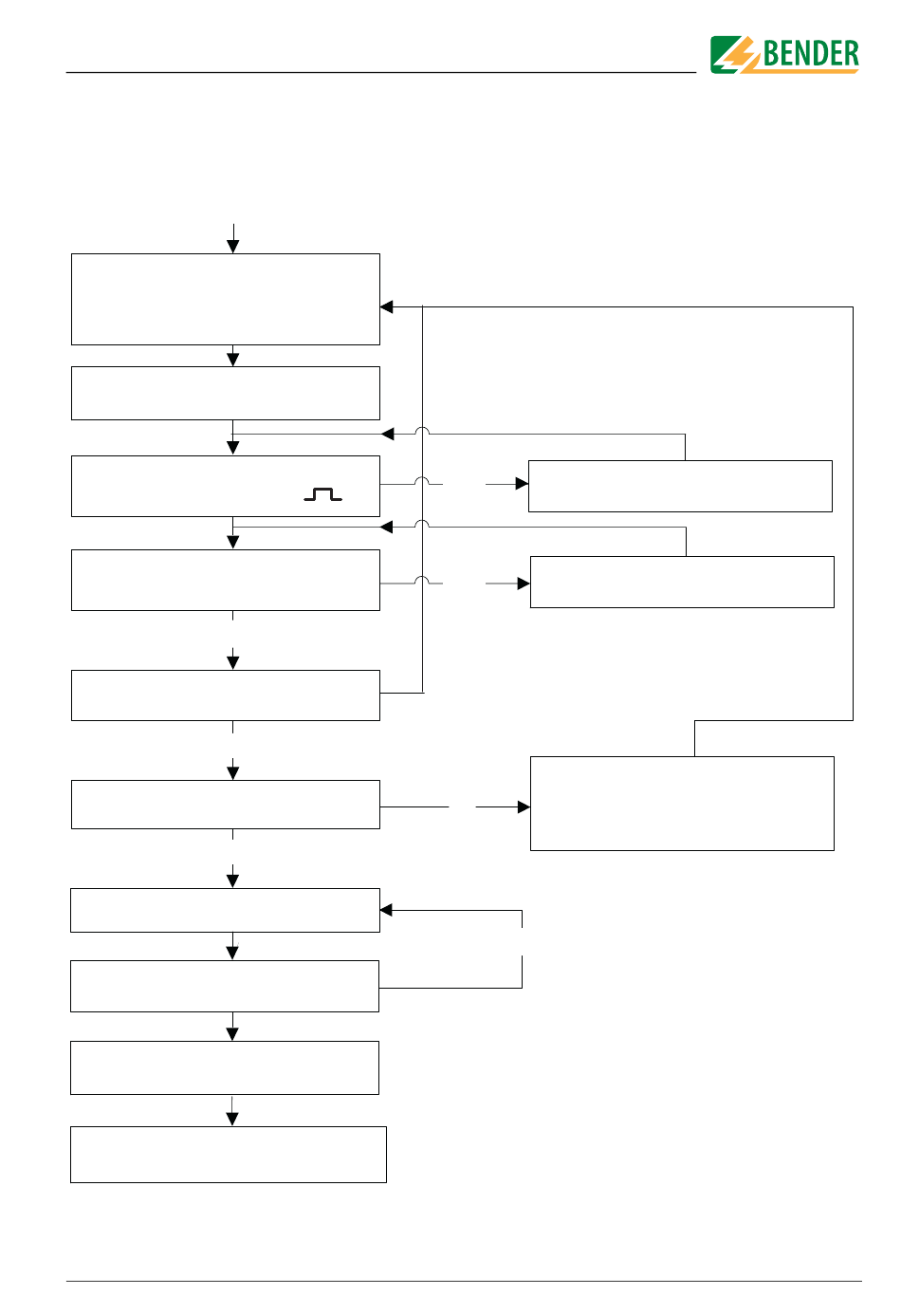

Inbetriebnahme-Schema
Inbetriebnahme der Funktion Isolationsfehlersuche (EDS) (2)
Funktionsprüfung mit geeignetem
Widerstand von Netz nach Erde,
Größe: 50% des niedrigsten An-
sprechwertes nach einem Messw.
Alarm-LEDs 1 und 2 leuchten
Melderelais schalten
Anzeige Display:
-EDS:on-auto--
Abfrage der Messwandler durch
EDS470-12?
ja
Wird der fehlerbehaftete Abgang
richtig erkannt?
ja
Sollen weitere installierte
Messwandler getestet werden?
nein
Widerstand entfernen
Alarm-LED's verlöschen?
Melderelais umgeschaltet?
Mit Reset-Taste an EDS470-12
Alarmmeldungen löschen
Das EDS470 ist funktionstüchtig
und richtig angeschlossen
TGH1380/12.2005
Kontrolle: Im Menü EDS-SETUP:
nein
EDS-auto muss aktiviert sein
EDS470-12 auf Master-Betrieb
nein
einstellen (DIP-Schalter)
Widerstand entfernen und eine
andere Stelle für den
ja
Isolationsfehler nach einem
Messwandler wählen
nein
19
