3.5 Verdrahtung der analogen, zentralen Erweiterungen

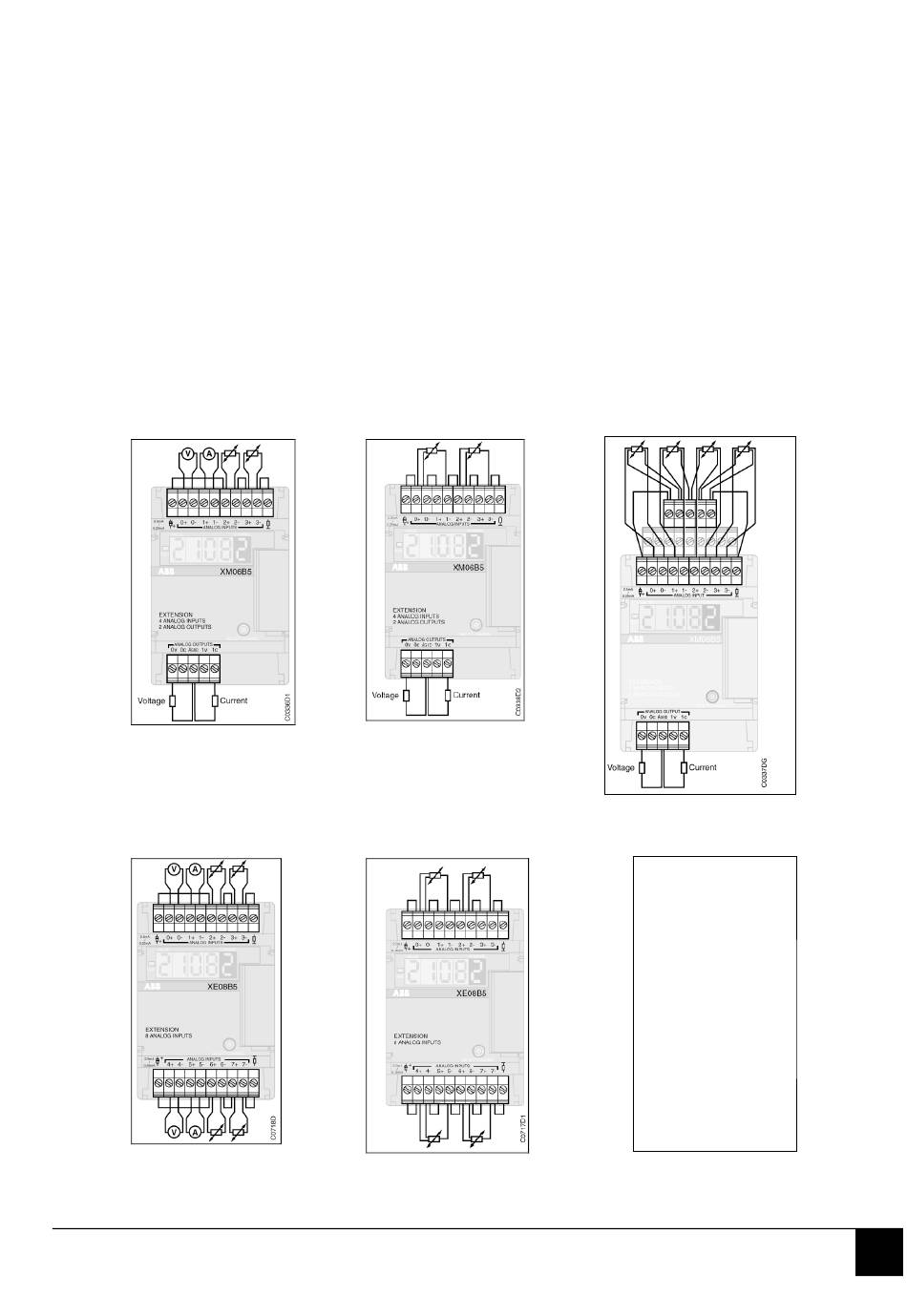

Erweiterung XM 06 B5 (siehe Abbildungen 3-24 bis 3-26)
Erweiterung XE 08 B5 (siehe Abbildungen 3-27 und 3-28)
Abbildung 3-24:
XM 06 B5 mit 2adrigem Geber
Abbildung 3-27: XE 08 B5
mit 2-adrigem Geber
Advant Controller 31 / Stand: 08.02
Die Erweiterung wird mit 5 V von der Zentraleinheit oder vom Vor-Ort-Modul versorgt. Die Ver-
bindung zwischen der Erweiterung und der Zentraleinheit erfolgt durch das Kabel an der linken
Seite der Erweiterung.
Warnung: Die Erweiterungen dürfen unter keinen Umständen bei anliegender
Spannungsversorgung montiert oder demontiert werden.
Die Erweiterung wird mit 5 V von der Zentraleinheit oder vom Vor-Ort-Modul versorgt. Die Ver-
bindung zwischen der Erweiterung und der Zentraleinheit erfolgt durch das Kabel an der linken
Seite der Erweiterung.
Warnung: Die Erweiterungen dürfen unter keinen Umständen bei anliegender
Spannungsversorgung montiert oder demontiert werden.
Die mit der XM 06 B5 oder XE 08 B5 Erweiterung verbundenen PT 100 oder PT 1000 Geber
können 2- oder 3-adrige Sensoren sein (siehe folgende Abbildungen).
Zum Anschluß eines 4-adrigen Gebers oder um die Funktion Schutz vor Kurzschluß im Falle
von 4-20 mA zu nutzen oder um die Möglichkeit zu haben, einen Sensor ohne Ausfall der
anderen Sensoren zu tauschen, wird empfohlen, den Stecker 07 ST 51 zu verwenden.
Abbildung 3-25:
XM 06 B5 mit 3-adrigem Geber
Abbildung 3-28: XE 08 B5
mit 3-adrigem Geber
Abbildung 3-26:
XM 06 B5 mit 4-adrigem Geber unter
Verwendung des Steckers 07 ST 51
97 Hardware Serien 40 und 50
Achtung:
Nicht benutze
Analogeingangs-
kanäle sind
kurzzuschließen
