2.5.5.4

Installation und Verdrahtung

2.5.5.5

Potentialtrennung

Advant Controller 31 / Stand: 08.02
Der Koppler 07 KP 53 wird über die Zentraleinheit mit +5 V DC versorgt. Die Verbindung
zwischen dem Koppler und der Zentraleinheit besteht aus zwei Kabeln, die sich an der linken
Seite des Kopplers befinden. Bevor die Kabel mit der Zentraleinheit verbunden werden können,
muß der EMV-Plastikaufkleber entfernt werden.
Achtung: Das Herstellen oder Lösen der Verbindung zur Zentraleinheit darf nur ausgeführt
werden, wenn die Zentraleinheit ohne Spannung ist.
Wie im ersten Bild der vorherigen Seite gezeigt wird, kann die Zentraleiheit nur um max.
5 Erweiterungsmodule ergänzt werden, wenn sie mit dem Koppler ausgerüstet ist. Ohne
Koppler sind bis zu 6 Erweiterungsmodule möglich.

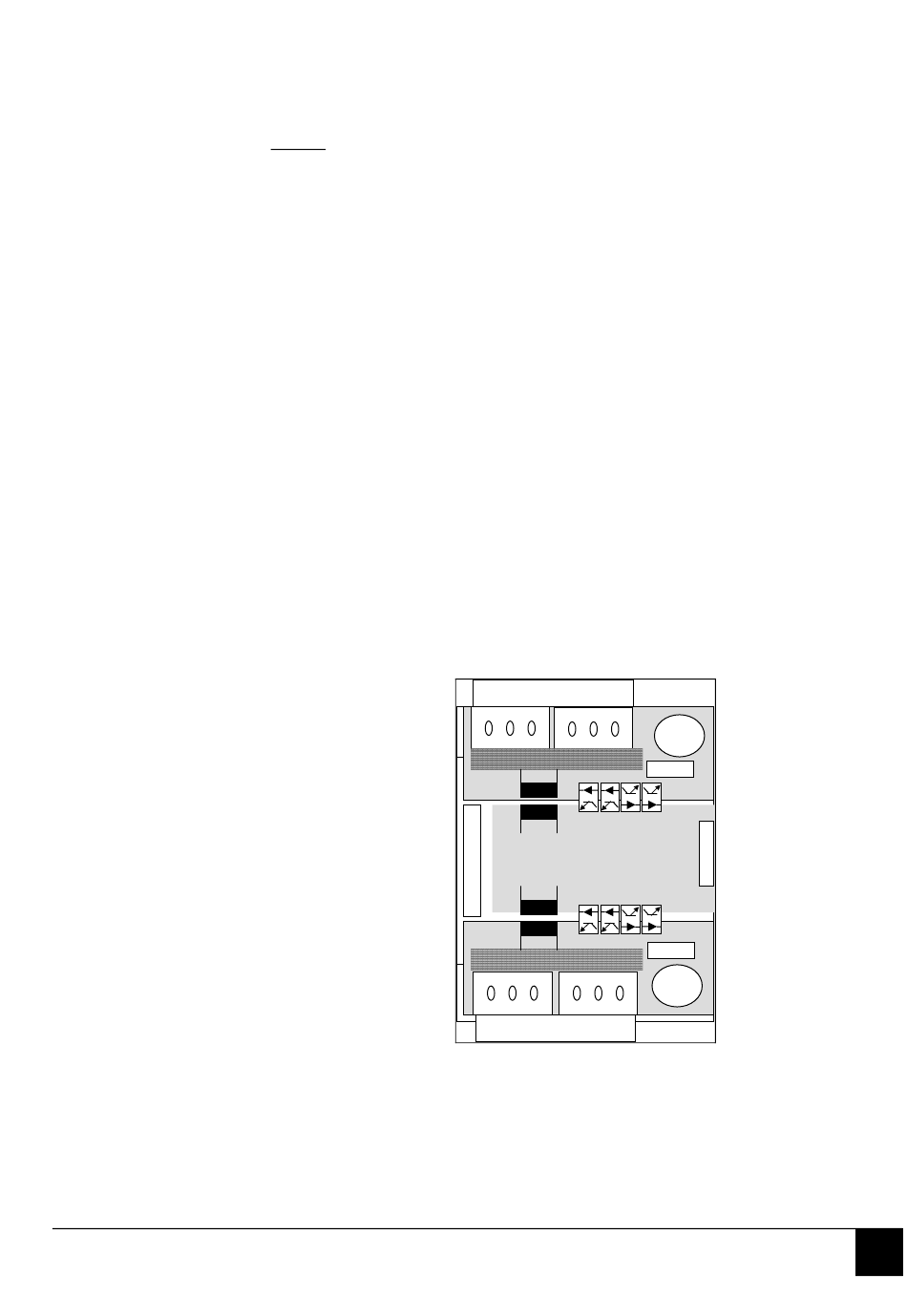

Der mit der Zentraleinheit verbundene MODBUS-Koppler 07 KP 53 stellt die beiden weiteren
Kommunikations-Schnittstellen COM3 und COM4 zur Verfügung. Diese Ports können über
RS-232 (für Punkt-zu-Punkt-Kommuninkation) oder RS-485 (Netzwerk-Kommunikation) betrie-
ben werden.
COM3 liegt an der Geräteoberseite, COM4 an der Unterseite.
- Zu RS-232:
8-poliger Mini-DIN-Stecker, Pin-Belegung siehe eine Seite vorher. Die
vorhandenen Kabel 07SK50, 07SK51, 07SK52 und 07SK53 können
verwendet werden.
- Zu RS-485:
Anschluss über zwei abziehbare 3-polige Klemmenblöcke. Am Koppler
sind die beiden Anschlußblöcke parallel geschaltet. Dies ermöglicht eine
einfache Netzwerkverkabelung. Die Klemmen sind für Leiter mit einem
Querschnitt von max. 2,5 mm
0,5 Nm (Richtwert).
Das
Leiterpaaren (z. B. 0,22 mm
Die Abschirmung an Klemme Sh (vorzugsweise Litze) wird am Master mit
kurzer Leitung (< 1 m) geerdet.
Die Signale der Schnittstellen COM3 und COM4 sind zwischen den Schnittstellen und zum
übrigen Gerät hin potentialgetrennt.
2
geeignet. Das Anzugsdrehmoment beträgt
MODBUS-Netzwerk
wird
2
) aufgebaut.
RS485
B2-3 B1-3 Sh
B2-3 B1-3 Sh
Sh B1-4 B2-4
Sh B1-4 B2-4
RS485
53
Hardware Serien 40 und 50
mit
verdrillten
und
abgeschirmten
RS232
COM3
COM4
RS232
3
