Montage- und Betriebsanleitung
Hauptsicherungsautomat S 700
mit integriertem Quick-Adapter
GH S710 7001 P1
ABB STOTZ-KONTAKT GmbH
Postfach 10 16 80, D-69006 Heidelberg
Eppelheimer Straße 82, D-69123 Heidelberg
Telefon (0 62 21) 701 - 0
Telefax (0 62 21) 701 - 610
www.abb.de/stotz-kontakt
Sicherheitshinweis: Einbau und Montage von elektrischen
Geräten dürfen nur durch Elektrofachkräfte erfolgen.

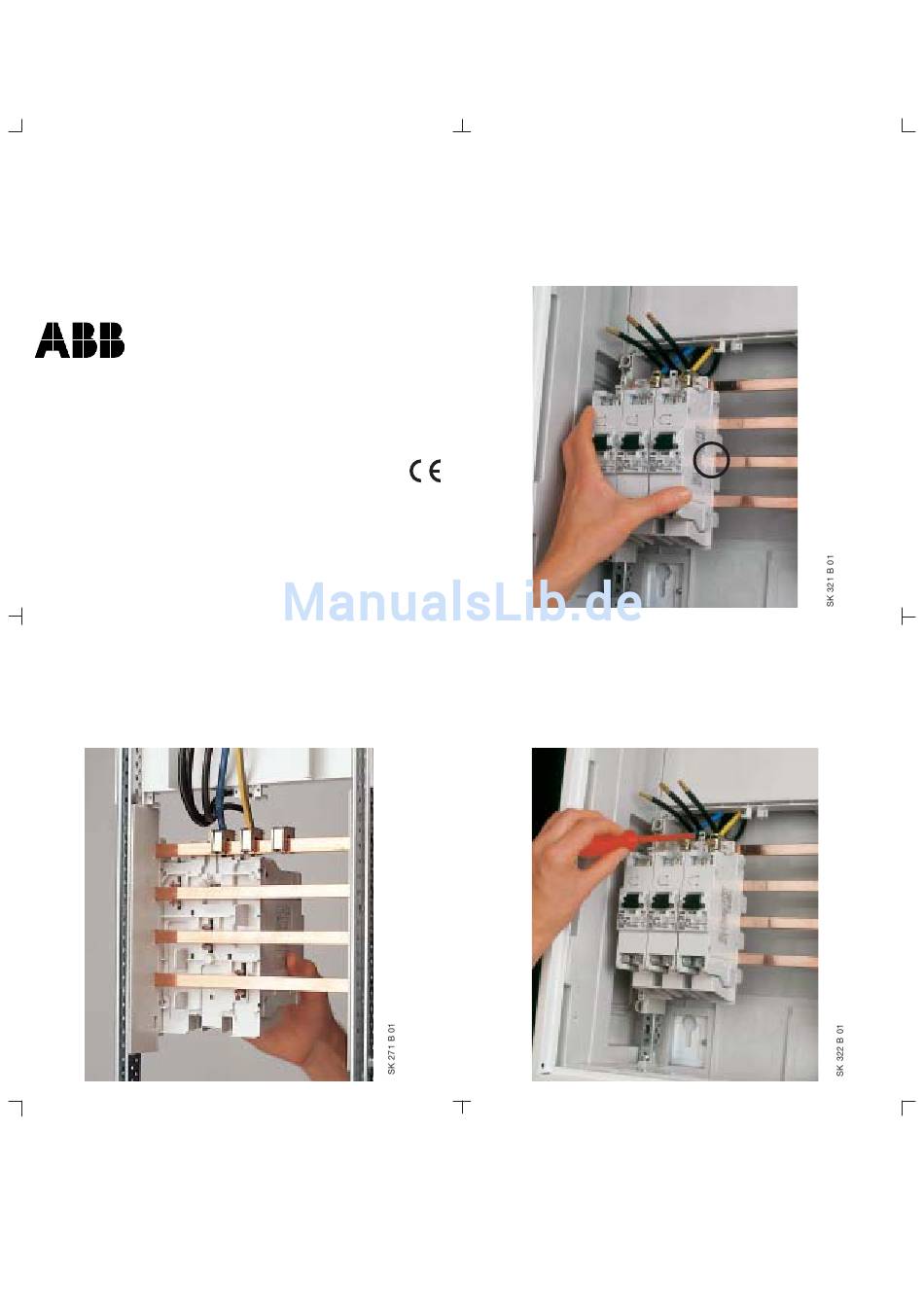

Montage des S 700 mit integriertem Quick-Adapter
Vor der Montage gegebenenfalls den Schnappriegel aus der Ent-
riegelungsposition lösen. (Werkseitig ist der Schnappriegel monta-
gefertig eingestellt). Der Quick-Adapter ist so konstruiert, daß Sie
ihn ohne Umbau auch auf Sammelschienen 12 mm x 10 mm
montieren können.
Drücken Sie den S 700 mit integriertem Quick-Adapter gerade von
vorne auf die Stromsammelschienen. Beachten Sie dabei die seit-
liche Kennzeichnung des L2. Falls auf den Sammelschienen ab-
gangsseitige Sammelschienenklemmen werkseitig montiert sind,
fluchten diese mit den hierfür vorgesehenen Aussparungen am
Adapter. Drücken Sie gleichmäßig bis zum Einrasten der Verriege-
lung. Der Adapter muß bündig mit den Stromsammelschienen
abschließen.
Made in Germany
Demontage des S 700 mit integriertem Quick-Adapter
Schnappriegel nach oben in die Entriegelungsposition ziehen, bis
er in dieser Position einrastet. Sie können jetzt den S 700 mit inte-
griertem Quick-Adapter gleichmäßig nach vorne abziehen.
(Vor Neumontage Schnappriegel wieder lösen)
