Externe Doppelstockklemme (Dreileiterklemme): 07 ST 50
Mit Hilfe dieser Doppelstockklemme können Sie Sensoren oder dreiadrige digitale Bedien-
elemente an die Produkte der Serien 40 und 50 anschließen.
Alle Klemmen derselben Ebene sind elektrisch verbunden.

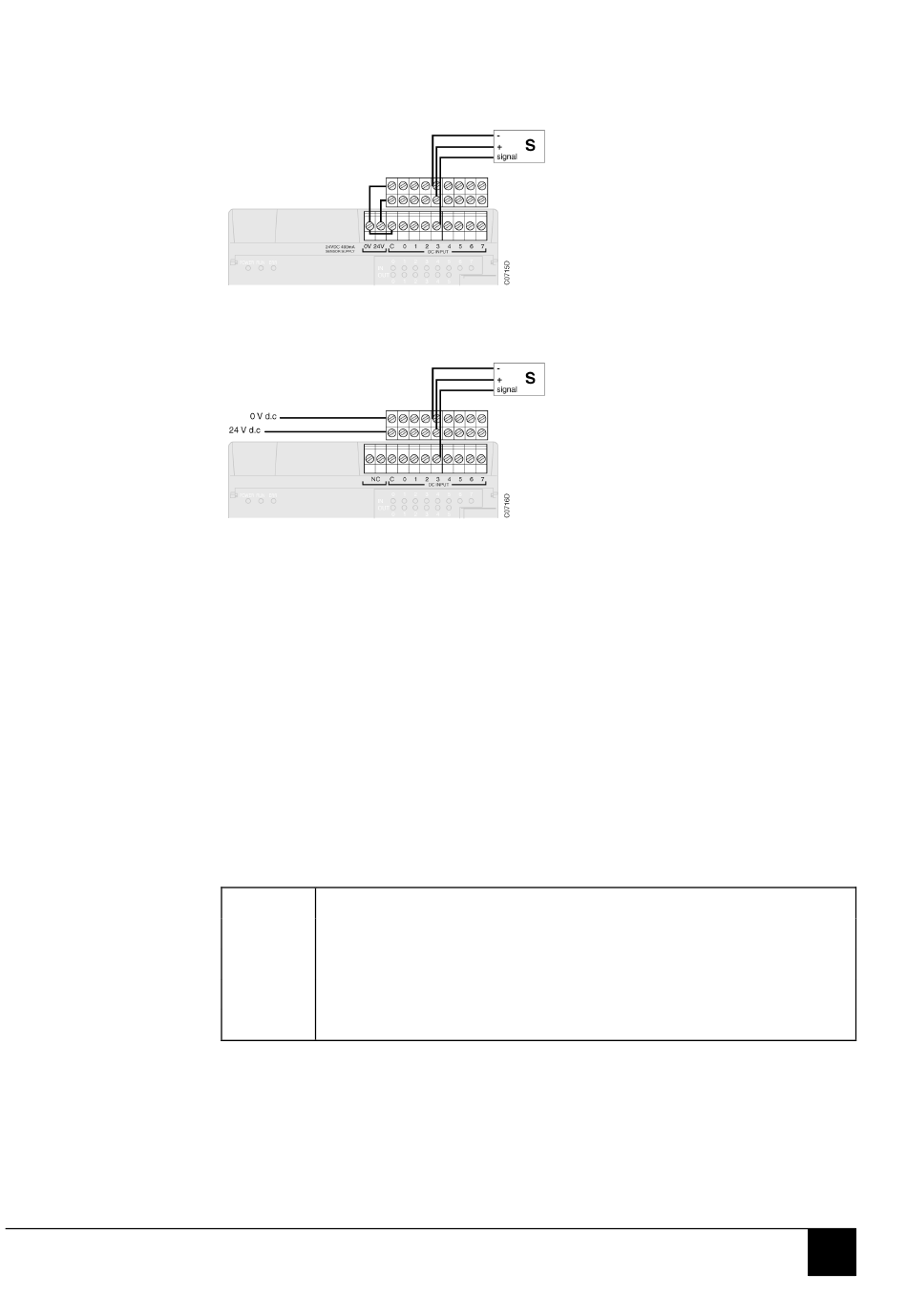

Abbildung 2-17: Anschluß eines Sensors über einen 07 ST 50 Stecker an eine Zentraleinheit
mit 230 V AC Spannungsversorgung
Abbildung 2-18: Anschluß eines Sensors über einen 07 ST 50 Stecker an eine Zentraleinheit
mit 24 V DC Spannungsversorgung
Federzugklemmen
Mit Hilfe der Federzugklemmen ist die schnelle Verdrahtung aller Produkte der Serien 40 und
50 möglich.
Zur Installation ist nur folgendes notwendig:
- mit einem Schraubendreher drücken (siehe Abbildung 3-15)
- blankes Kabelende einführen.
Die Kabel sollten folgenden Spezifikationen entsprechen:
- Vollmantel- oder mehradriges Kabel nach AWG 28 (0,08 mm²) bis AWG 12 (3,1 mm²)
- abisoliertes Leiterende mit einer Länge von 8 bis 9 mm
Folgende Anschluß-Kits sind lieferbar:
07 ST 52 2 Stück Doppelstock-Federzugklemmen für digitale Kanäle
07 ST 54 Ein Satz Federzugklemmen für Zentraleinheiten oder Vor-Ort-Module
07 ST 55 Ein Satz Federzugklemmen für XI 16 E1, XO 16 N1, XE 08 B5 Erweiterungen
07 ST 56 Ein Satz Federzugklemmen für XO 08 R1, XC 08 L1, XK 08 F1 Erweiterungen
07 ST 57 Ein Satz Federzugklemmen für XM 06 B5 Erweiterungen
