Advant Controller 31 / Stand: 08.02
Mit den DIL-Schaltern an der linken Seite des Kopplers wird folgendes eingestellt:
- Polarität des Busses (wenn der Koppler als Master arbeitet)
- Aktivieren der internen Busabschlusswiderstände (120 Ω).
DIL-Schalter 1
DIL-Schalter 2
DIL-Schalter 3
DIL-Schalter 4
DIL-Schalter 5
DIL-Schalter 6
DIL-Schalter 7
DIL-Schalter 8
Achtung:
Die Aktivierung der Bus-Polarität wird nur vorgenommen, wenn der MODBUS-Koppler in
-
der Betriebsart Master konfiguriert ist.
Die DIL-Schalter 2 und 3 für COM3 bzw. die DIL-Schalter 7 und 8 für COM4 werden
-
paarweise ein- oder ausgeschaltet.
Position ON
Position ON
Position ON
Nicht benutzt
Nicht benutzt
Position ON
Position ON
Position ON

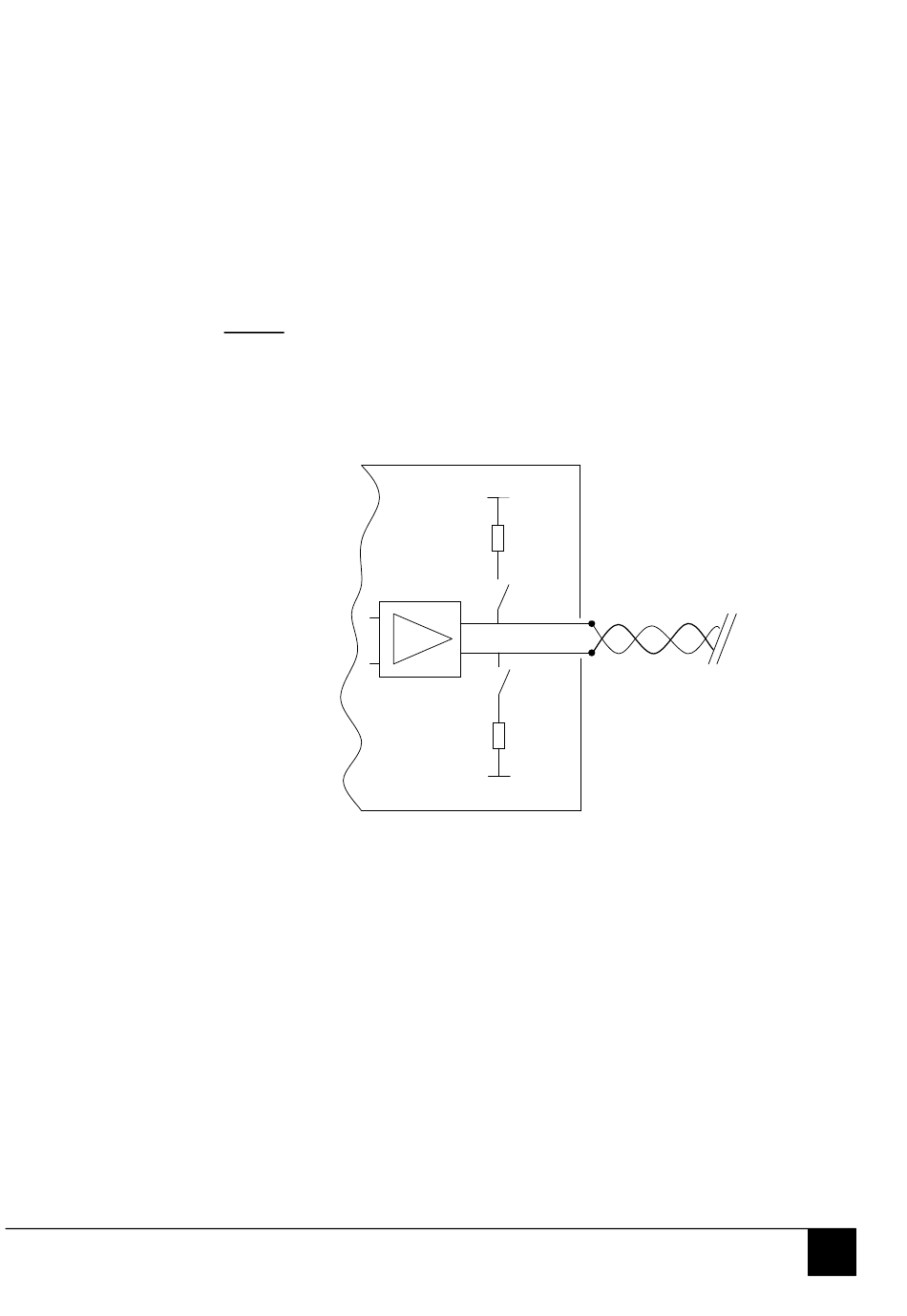

+ 5VDC
Dip switches
N°2 or N°7
B1 (+)
B2 (-)
Dip switches
N°3 or N°8
GND
50 Hardware Serien 40 und 50
Abschlusswiderstand für COM3
Polarität Bus + COM3
Polarität Bus – COM3
Abschlusswiderstand für COM4
Polarität Bus + COM4
Polarität Bus – COM4
