Konfiguration für Pt1000-Sensor (Platin 1000 Ω Ω Ω Ω / 0°C)
2.4.4.6.6.3
Advant Controller 31 / Stand: 08.02
Wert = ( 32737 * R ) / ( R + 768 )
Der Messbereich für PT1000 beträgt 12 Bits,
der Temperaturmessbereich (-100,3 bis +524,4 °C) wird durch den Funktionsblock FKG
umgesetzt
Bereichsüberschreitung / Drahtbruch: +32688,
Bereichsunterschreitung / Sensor-Kurzschluss: 0

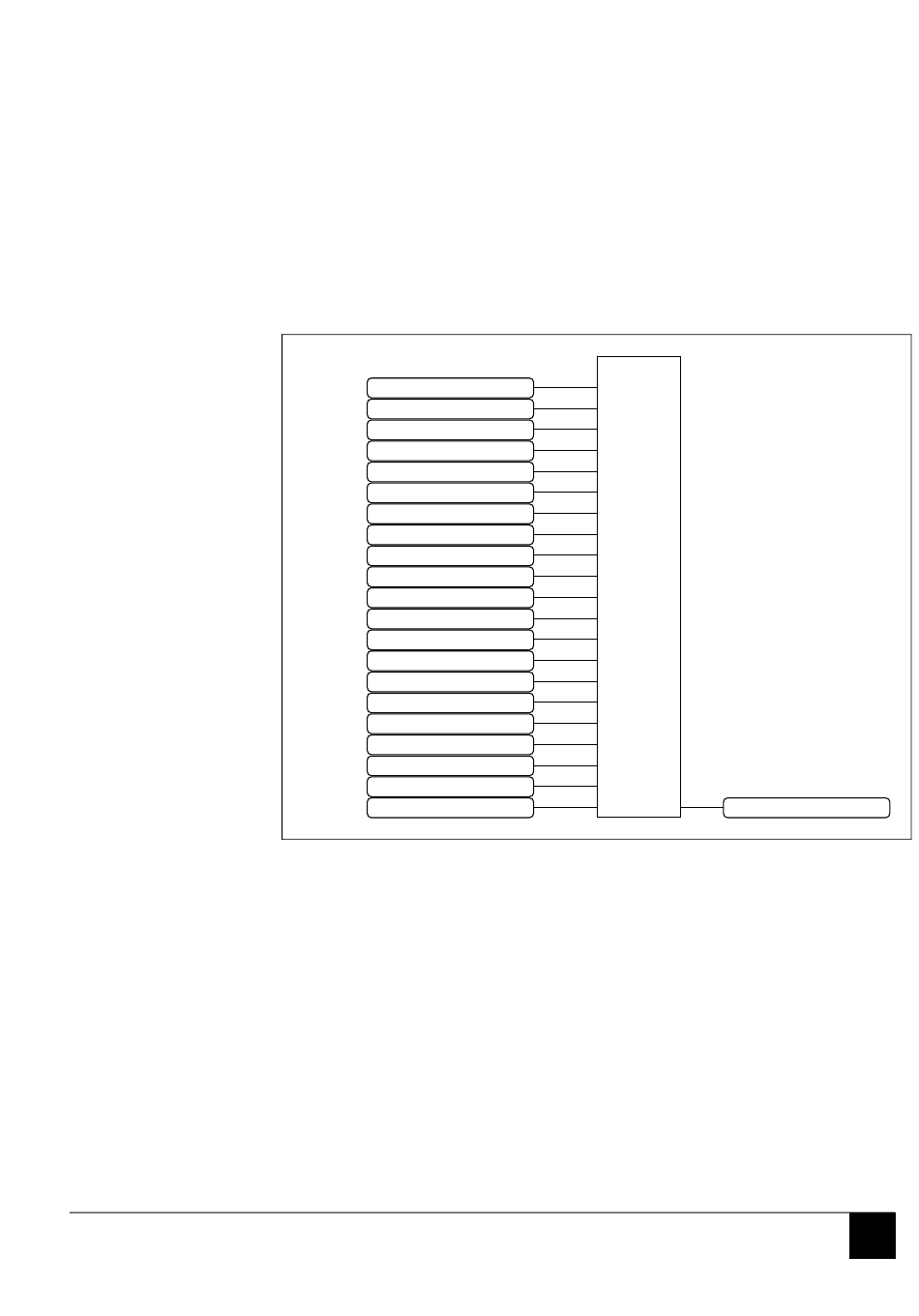

Beispiel für die Konfiguration eines PT1000-Sensors mit dem FKG Funktionsblock:
Setzt man alle 20°C einen Punkt der Kurve, lässt sich bei einem Pt1000-Sensor eine
Genauigkeit von besser als 0,3 °C erreichen (Werte siehe 2.4.4.6.6.4).)
%IW62.04
VALUE_14336
VALUE_MINUS1003
VALUE_17168
VALUE_MINUS381
VALUE_18568
VALUE_26
VALUE_20000
VALUE_542
VALUE_20888
VALUE_935
VALUE_21952
VALUE_1492
VALUE_23064
VALUE_2223
VALUE_23808
VALUE_2832
VALUE_24504
VALUE_3510
VALUE_24960
VALUE_4028
FKG
x
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
35 Hardware Serien 40 und 50
TEMP_PT1000
y
3
