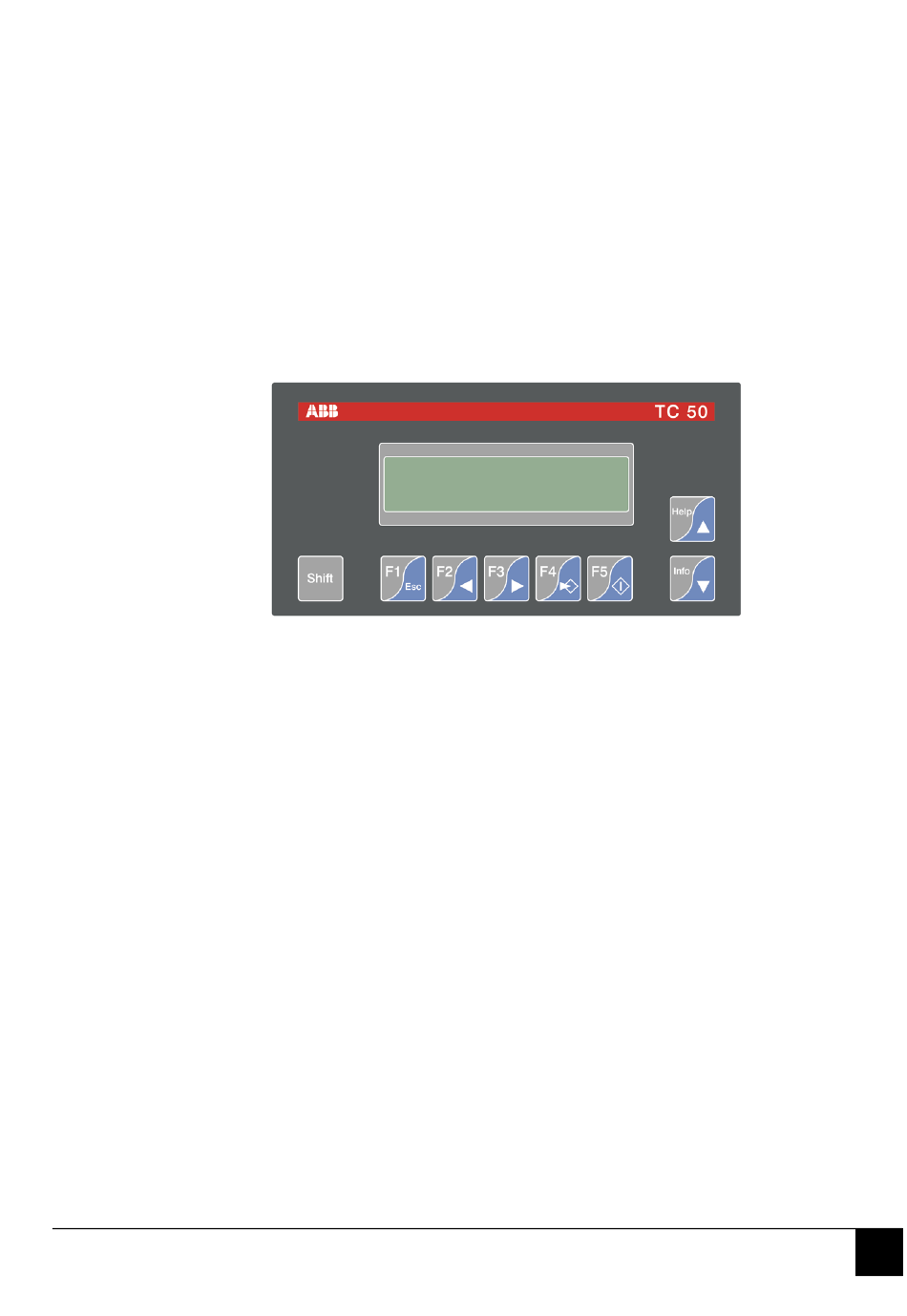

2.10 Anzeigegerät TC 50
Advant Controller 31 / Stand: 08.02
Das TC50 ist ein Gerät zur Anzeige und Eingabe von Daten, zur Anzeige von Statusmeldun-
gen (z. B. dynamische Tests) oder Alarmmeldungen in Maschinen oder Anlagen, welche von
einer Zentraleinheit gesteuert werden.
Das TC50 kommuniziert über das MODBUS
der Zentraleinheit.
Es wird über die Konfigurationssoftware TCWIN, die auf einem PC unter Windows 95, 98, NT
läuft, programmiert.
Das TC50 ist zwei Ausführungen verfügbar:
TC50 mit RS-232-Schnittstelle, Bestell-Nr.:
TC50-2 mit RS-485-Schnittstelle, Bestell-Nr.: 1SBP260150R1001
Technische Dokumentation TC50, Bestell-Nr.: 1SBC005499R1001
Software Dokumentation TCWIN, Bestell-Nr.: 1SBC004999R1001
®
-Protokoll ohne zusätzliche Hardware direkt mit
1SBP260150R1001
85 Hardware Serien 40 und 50
3
