2.4.4.6.6 Temperaturformat an den analogen Eingängen
Konfiguration für Pt100-Sensor (Platin 100 Ω Ω Ω Ω / 0°C)
2.4.4.6.6.1
Advant Controller 31 / Stand: 08.02
Der analoge Eingang IW62.04 kann für alle Temperatursensoren wie Pt100, Pt1000, PTC usw.
verwendet werden. Der analoge Eingang kann individuell konfiguriert werden für die
verschiedensten Temperaturmessungen.
Im Anhang befinden sich Tabellen mit den Temperaturkennlinien verschiedener Sensoren.
Die Konfiguration wird mit dem Funktionsblock FKG vorgenommen. Dieser Funktionsblock
ermöglicht die Definition einer Kurve anhand von n Punkten (X0 / YO... Xn-1 / Yn-1). Zwischen
den angegebenen Punkten wird linear interpoliert. Die resultierende Kurve, die den
Zusammenhang zwischen X und Y darstellt, zeigt den momentanen Analogwert.
- X repräsentiert den momentanen Analogwert von IW62.04
- Y ist der Wert gemäß der Tabelle Widerstand / Analogwert
Der Funktionsblock FKG ist ausführlich in der Bausteinbibliothek beschrieben.
Wert = ( 32737 * R ) / ( R + 768 )
Der Messbereich für Pt100 beträgt 12 Bits,
der Temperaturmessbereich (-100,3 bis +524,4 °C) wird durch den Funktionsblock FKG
umgesetzt
Bereichsüberschreitung / Drahtbruch: +32688,
Bereichsunterschreitung / Sensor-Kurzschluss: 0

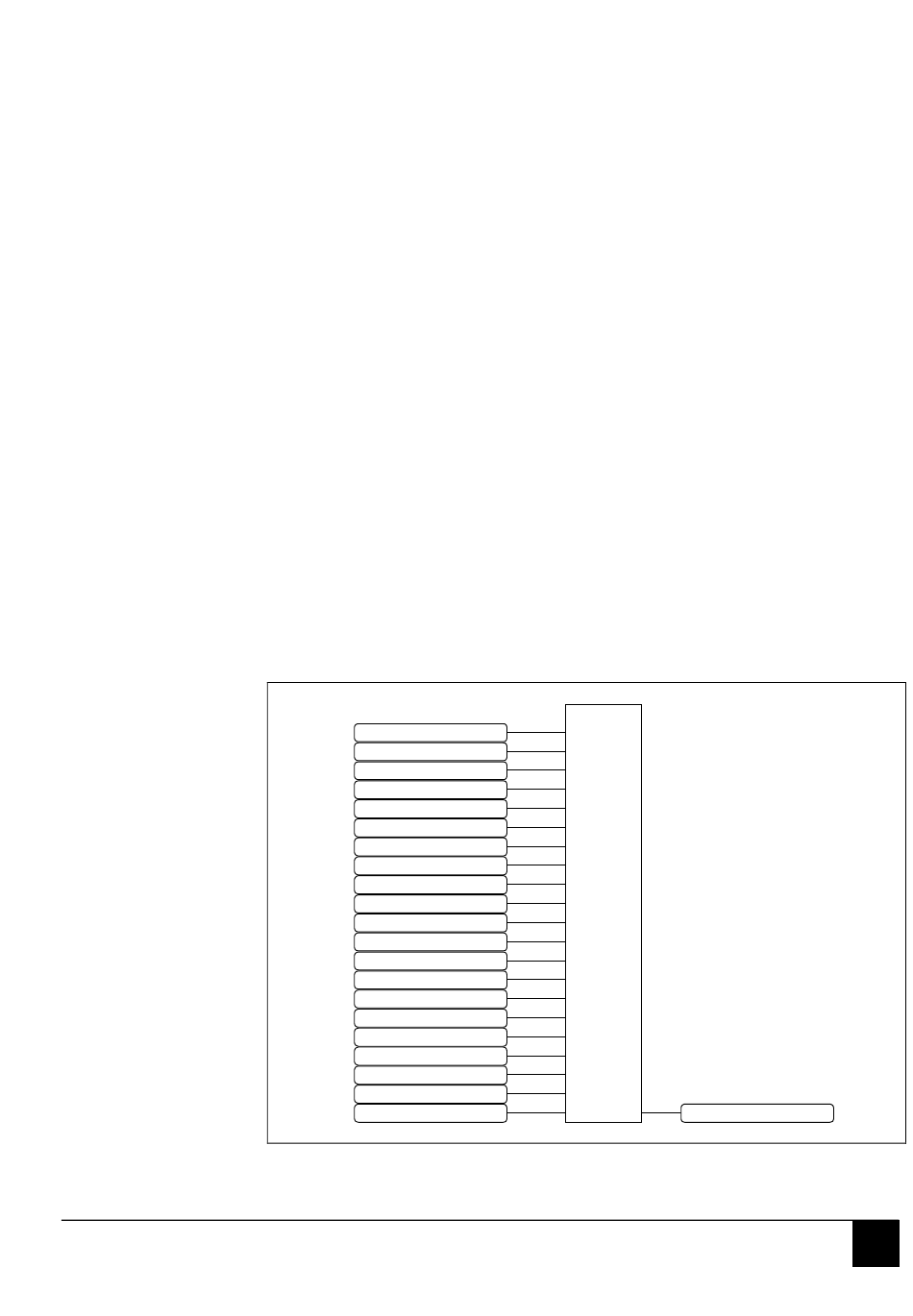

Beispiel für die Konfiguration eines Pt100-Sensors mit dem FKG Funktionsblock:
Setzt man alle 30°C einen Punkt der Kurve, lässt sich bei einem Pt100-Sensor eine
Genauigkeit von besser als 0,5 °C erreichen (Werte siehe 2.4.4.6.6.2).
%IW62.04
VALUE_2368
VALUE_MINUS1003
VALUE_3256
VALUE_MINUS381
VALUE_3792
VALUE_26
VALUE_4448
VALUE_542
VALUE_4912
VALUE_935
VALUE_5544
VALUE_1492
VALUE_6312
VALUE_2223
VALUE_6912
VALUE_2832
VALUE_7528
VALUE_3510
VALUE_7976
VALUE_4028
FKG
x
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC
XC/YC y
33 Hardware Serien 40 und 50
TEMP_PT100
