2.5.5 Beschreibung des MODBUS-Kopplers 07 KP 53

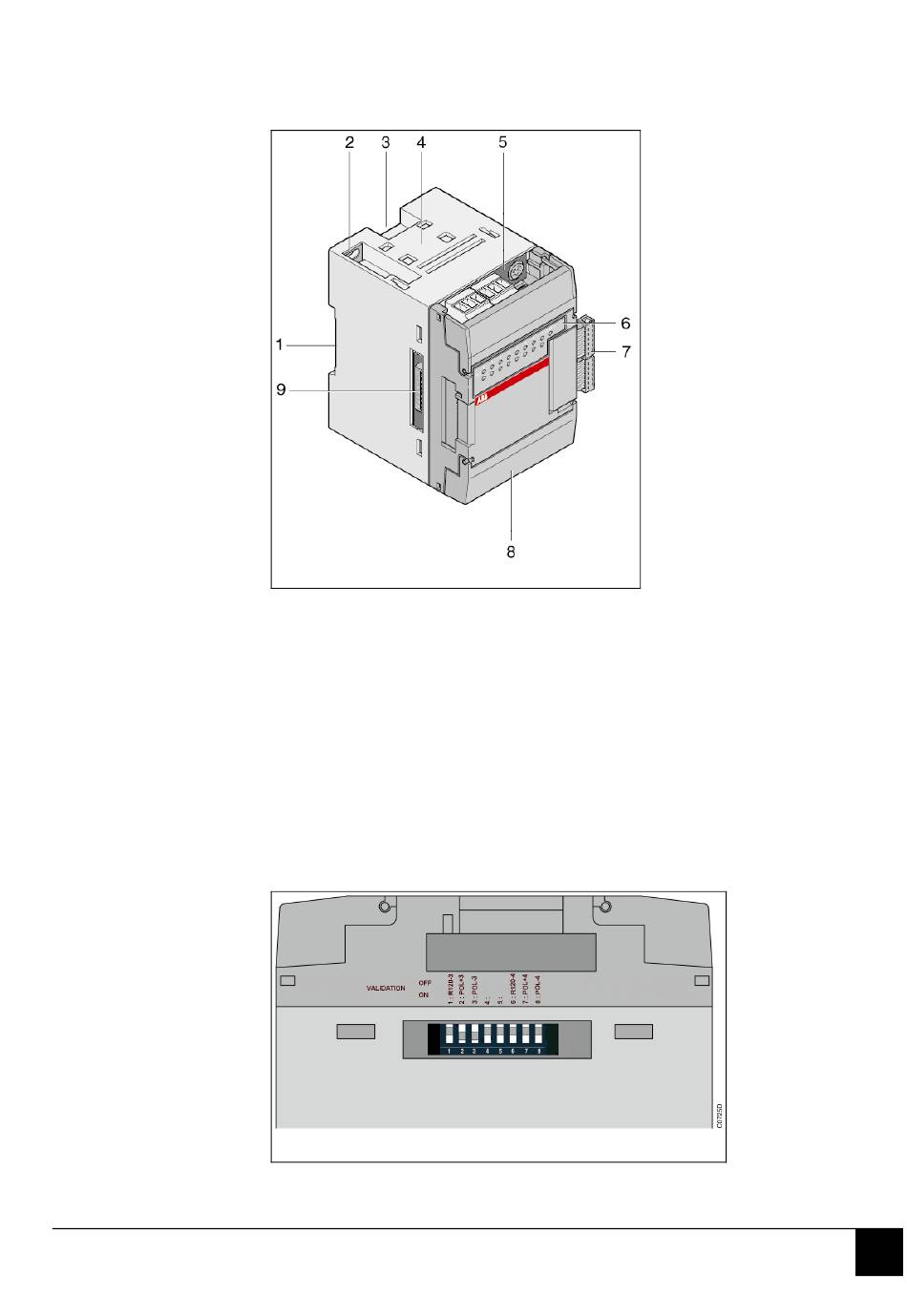

2.5.5.1 Gesamtansicht des Gerätes
2.5.5.2 DIL-Schalter zur Konfiguration der Busabschlusswiderstände und der Polarität
Advant Controller 31 / Stand: 08.02
1 - Aussparung für die DIN-Schiene
2 - Befestigung der Platte und Erdung des Gerätes
3 - Klinke bei Befestigung auf DIN-Schiene
4 - Montageort für den externen Zweifachstecker
5 - COM3 (Mini-DIN 8 für RS-232 und 5,08-m-Raster-Stecker für RS-485)
6 - Status-Anzeigefeld für Kommunikation (COM3 / COM4)
7 - Stecker zum Verbinden mit der Zentraleinheit
8 - COM4 (Mini-DIN 8 für RS-232 und 5,08-m-Raster-Stecker für RS-485)
9 - DIL-Schalter zur Konfiguration der Busabschlusswiderstände und der Polarität (siehe Bild)
49 Hardware Serien 40 und 50
