2.5 Intelligenter MODBUS-Koppler 07 KP 53

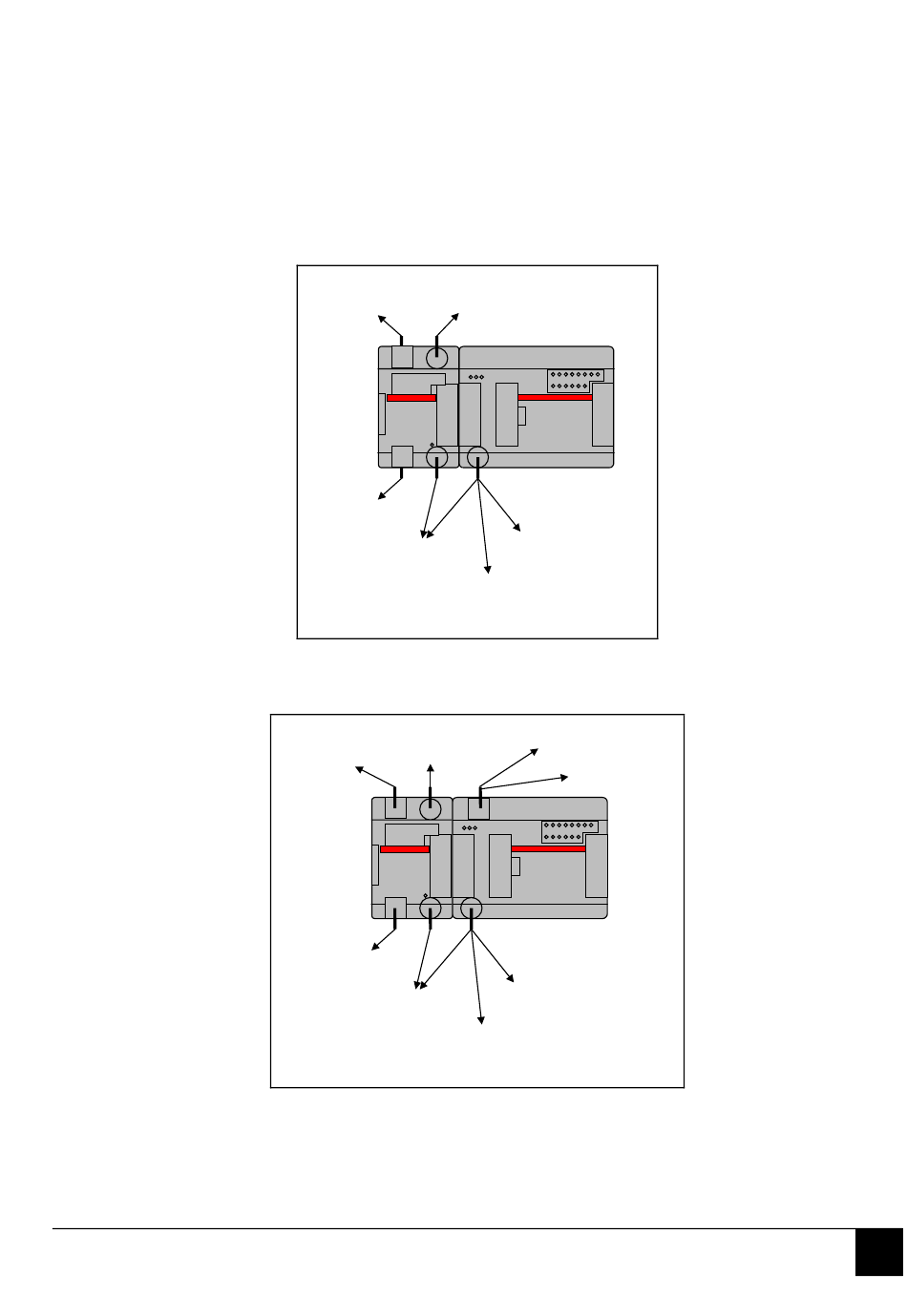

Bild: Kommunikationsprotokolle zwischen Serie 40 und 07 KP 53
Bild: Kommunikationsprotokolle zwischen Serie 50 und 07 KP 53
Advant Controller 31 / Stand: 08.02
Kommunikation ist in ausgedehnten Anlagen von großer Wichtigkeit. Das AC31-System besitzt
außer dem CS31-Bus noch andere Schnittstellen, die für verschiedene Kommunikationsarten
geeignet sind.
Dieses Kapitel beschreibt im speziellen das Kommunikationsmodul 07 KP 53, das die
Kommunikationsmöglichkeiten der Serien 40 und 50 erweitert.
Das Modul 07 KP 53 ist ein intelligenter Koppler mit zwei unabhängigen Kommunikations-
schnittstellen (RS-232 oder RS-485) für das MODBUS-Protokoll im Master- oder Slave-Betrieb.
Der Datenaustausch zwischen der Zentraleinheit und dem Koppler findet unabhängig von der
Zykluszeit der Zentraleinheit statt.
RS485
MODBUS mode MODBUS mode
OR
07KP53
OR
RS485
MODBUS mode
RS232
MODBUS mode
RS485 RS232
MODBUS mode MODBUS mode
OR
07KP53
OR
RS485
MODBUS mode
RS232
MODBUS mode
RS232
40
Series
Programming mode
ASCII mode
CS 31 bus mode
RS485
MODBUS mode
50
Series
Programming mode
ASCII mode
43 Hardware Serien 40 und 50
