Konfiguration eines anderen Sensortyps

Advant Controller 31 / Stand: 08.02
Es besteht die Möglichkeit, auch andere Sensortypen zu verwenden wie z. B. PTC, NTC...usw.
Die Konfiguration wird auch hier mit dem Funktionsblock FKG durchgeführt. Die Parameter
befinden sich im Anhang (Zusammenhang zwischen Temperaturwerten und Analogwerten).
Beispiel mit einem PTC-Thermistor, thermischer Maschinenschutz, eingesetzt zum Schützen
eines Elektromotors gegen Übertemperatur. Die Temperatur-/Widerstands-Kennlinie des PTC-
Thermistors wird im folgenden Bild dargestellt.
R ( O )
4
10
3
10
2
10
10

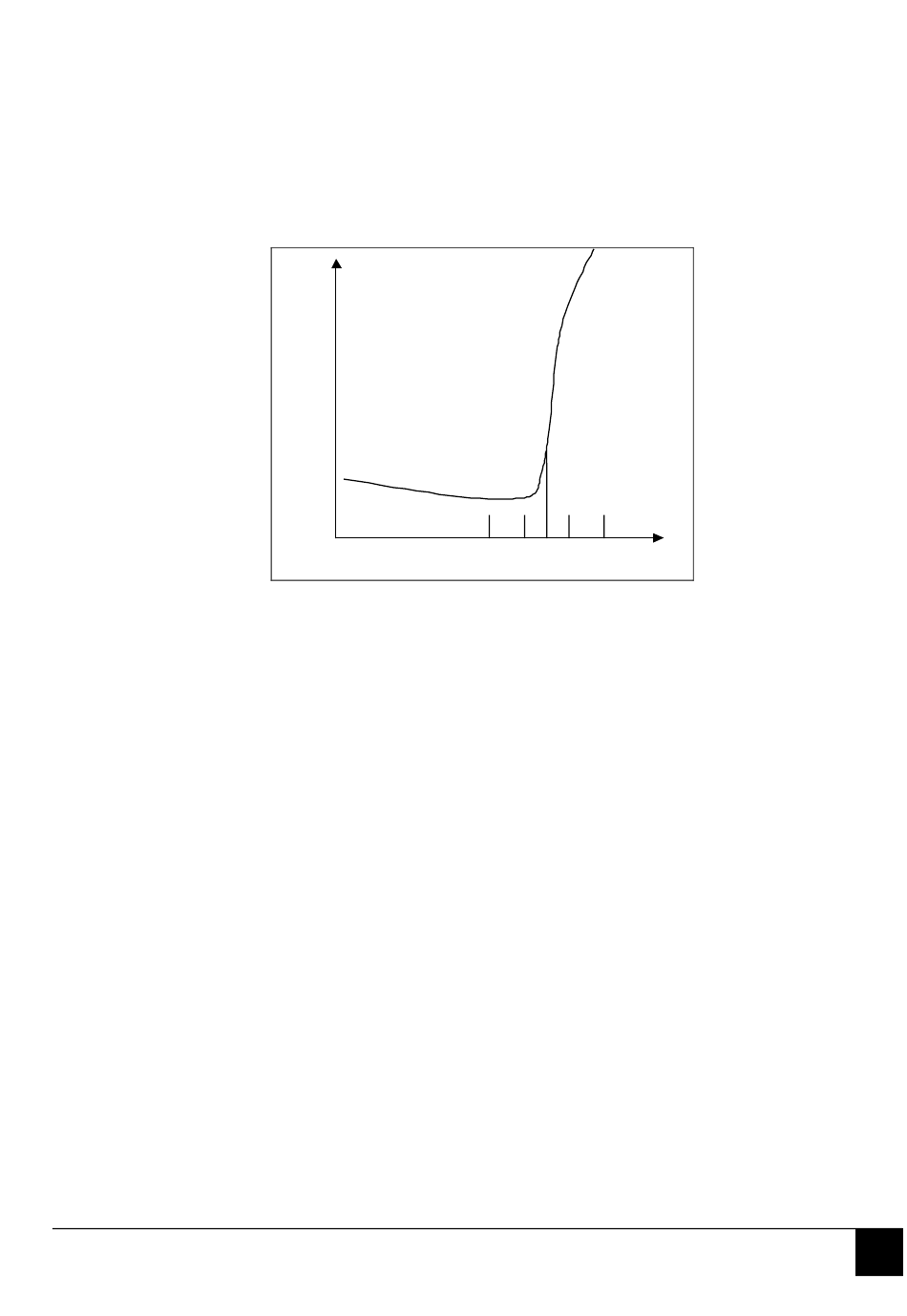

Typische Widerstands-/Temperatur-Kennlinie für einen PTC-Thermistor
wobei T der Temperaturwert (Ansprechwert) für den Schutz eines Elektromotors ist
Beispiel:
- beim PTC 80 beträgt der Widerstandswert ca. 1000 Ω bei T = 80°C
- beim PTC 120 beträgt der Widerstandswert ca. 1000 Ω bei T = 120°C
Mit Hilfe der Vergleichsfunktionen aus der Funktionsbausteinbibliothek läßt sich der Analogwert
vergleichen und so ein Schutz für den Motor erreichen. Wegen des sprunghaften Anstiegs des
Widerstandswertes ab der Nenntemperatur lassen sich PTC-Thermistoren gut in einer
Reihenschaltung einsetzen. Auf diese Weise lassen sich über einen Analogkanal mehrere
Messstellen überwachen.
