2.9.5 Etiketten

Advant Controller 31 / Stand: 08.02
Auswahlschalter für Kanäle
0 und 1 oder 6 und 7

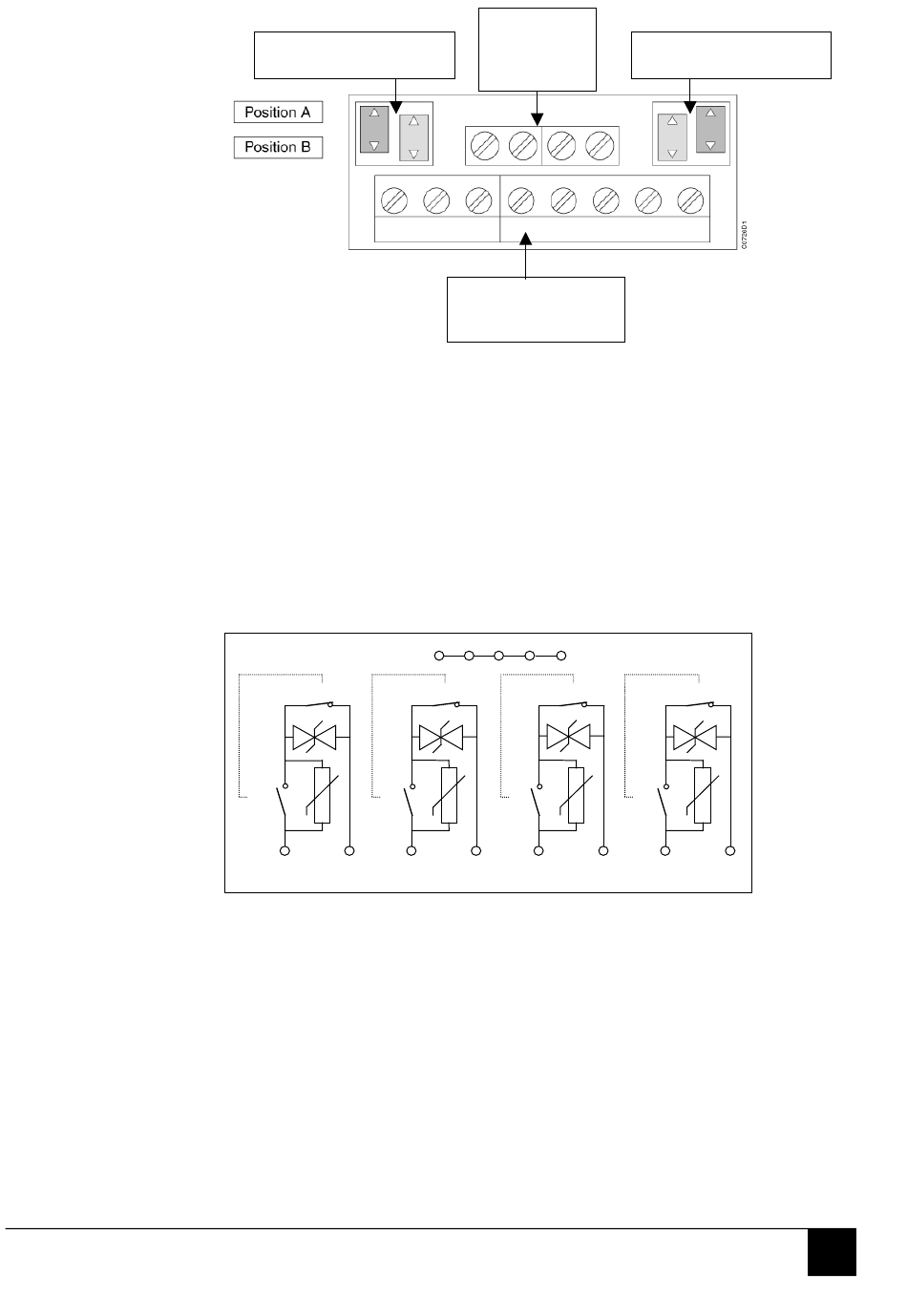

Abbildung 2-23: Anschlüsse und Schalter
Die Schalter am 07 ST 51 bestimmen den Gebrauch der konfigurierbaren Kanäle, ein Schalter
pro Kanal. Es gibt zwei mögliche Konfigurationen:
Position A: Konfiguration Kurzschlußschutz für 4 – 20 mA
Position B: Konfiguration für PT100/PT1000
Der 07 ST 51 beinhaltet zwei Klemmreihen, an die J1-Klemmreihe werden die unterschied-
lichen Sensoren angeschlossen. Die Klemmreihe J2 kann dazu benutzt werden, den Schirm
der verschiedenen Analogkabel anzuschließen.
Warnung: In der Konfiguration für 4 – 20 mA sollte der Sensor 20 mA bei 10 V DC liefern
können. Der Eingang ist gegenüber Spannungen > 10 V DC nicht geschützt. Es
kann ein Fehler auftreten oder der Eingang kann zerstört werden.
SB
SA SA
J1-1 J1-2
Abbildung 2-24: Innenschaltbild des 07 ST 51
Mit Hilfe dieser Etiketten ist es möglich, die verwendeten E/A-Kanäle zu beschriften.
J2 Klemme für
Abschirmung
verschiedener
Sensoren
J1 Klemme für Anschluß
von unterschiedlichen
Sensoren
J2-1 J2-2 J2-3 J2-4 J2-5
SB SB
SA
J1-3 J1-4
J1-5
84 Hardware Serien 40 und 50
Auswahlschalter für Kanäle
2 und 3 oder 4 und 5
SB
SA
J1-6 J1-8
J1-7
