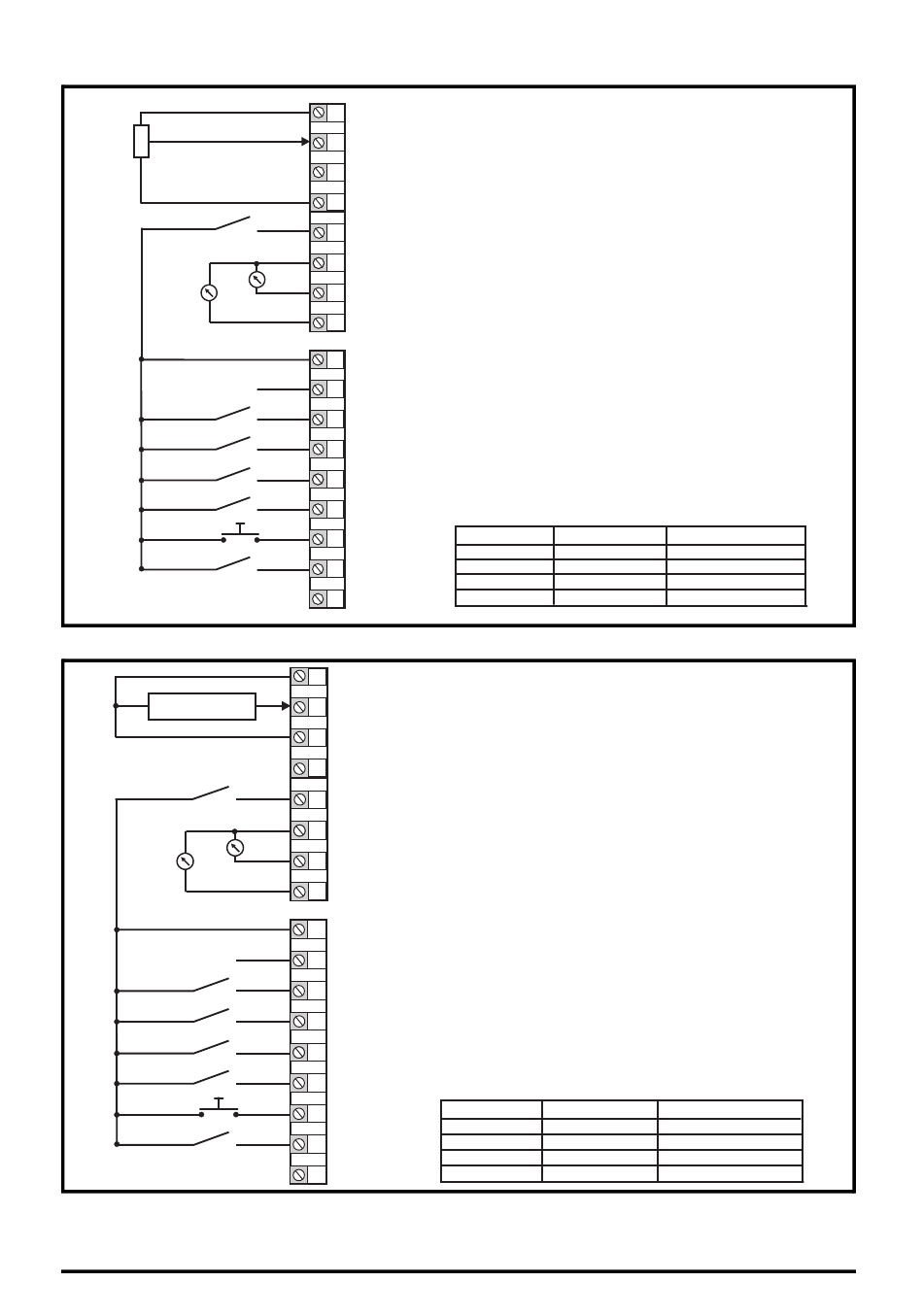

Abbildung 4-3 Pr 00.005 = AV PrESEt
10 k
Abbildung 4-4 Pr 00.005 = AI Preset
Stromschleifeneingang
Drehzahlsollwert
* Siehe Betriebsanleitung: Steuereinheit.
Unidrive M400 Kurzanleitung
Ausgabenummer: 8
1 0 V
Spannungseingang
2
Drehzahlsollwert (AI 1+)
Al 1-
3
+10 V Ausgang
4
Referenz Auswahl
5
0 V
6
Analogausgang 1
7
(Motorfrequenz)
Analogausgang 2
8
(Motorwirkstrom)
+24 V Ausgang
9
Digitalausgang
10
(Nulldrehzahl)
11 Nicht zugewiesen
12 Rechtslauf
Linkslauf
13
14
Referenz Auswahl
Klemme 5
15 Tippen Rechtslauf
16 Nicht zugewiesen
+24 V Ausgang
17
1 0 V
Stromschleifeneingang
2
Drehzahlsollwert (AI 1+)
Al 1-
3
4 +10 V Ausgang
Referenz Auswahl
5
6 0 V
Analogausgang 1
7
(Motorfrequenz)
Analogausgang 2
8
(Motorwirkstrom)
+24 V Ausgang
9
Digitalausgang
10
(Nulldrehzahl)
11 Nicht zugewiesen
12
Rechtslauf
13 Linkslauf
14
Referenz Auswahl
Klemme 5
15 Tippen Rechtslauf
16 Nicht zugewiesen
+24 V Ausgang
17
Klemme 14
0 0
0 1
1 0
1 1
Klemme 14
0 0
0 1
1 0
1 1
Ausgewählter Sollwert
Analoger Sollwert 1*
Festsollwert 2*
Festsollwert 3*
Festsollwert 4*
Ausgewählter Sollwert
Analoger Sollwert 1*
Festsollwert 2*
Festsollwert 3*
Festsollwert 4*
