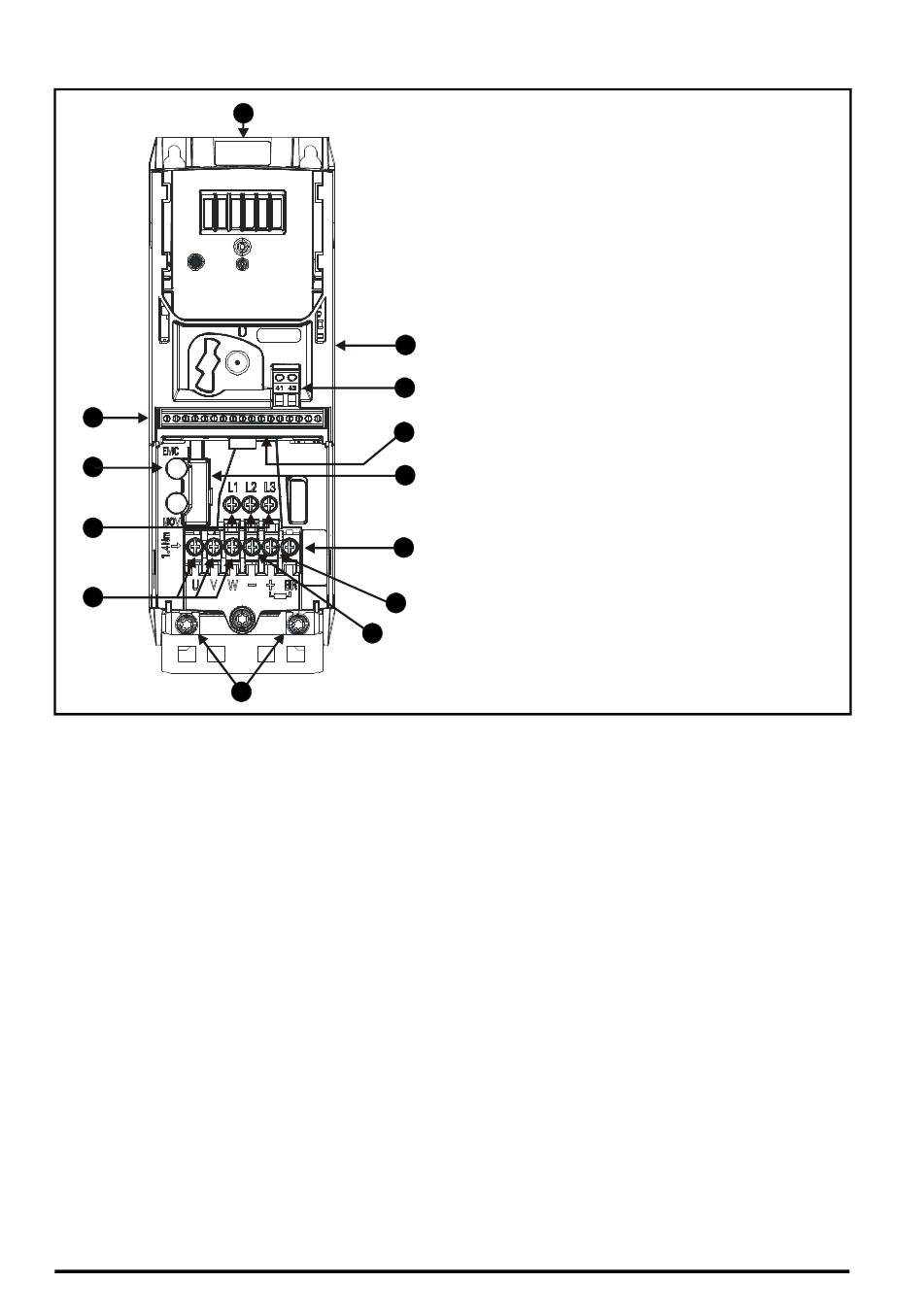

Abbildung 3-1 Anschlussdiagramm (Abbildung zeigt Baugröße 2)
5
7
11
10
* Vor dem Entfernen der Schraube Abschnitt 4.5 EMV auf Seite 25 lesen.
14
2
1
4
13
3
6
8
9
12
Legende
1. Typenschild
(an der Seite des Umrichters)
2. Identifikationsschild
3. Optionsmodul-Steckplatz
4. Relaisanschlussklemmen
5. Steueranschlüsse
6. Anschlussklemmen für den
Bremswiderstand
7. Schraube f. internes EMV-Filter*
8. DC Bus +
9. DC Bus -
10. Motoranschlüsse
11. Netzanschlüsse
12. Erdung
13. STO-Anschlüsse
