MI 3125 / BT EurotestCOMBO

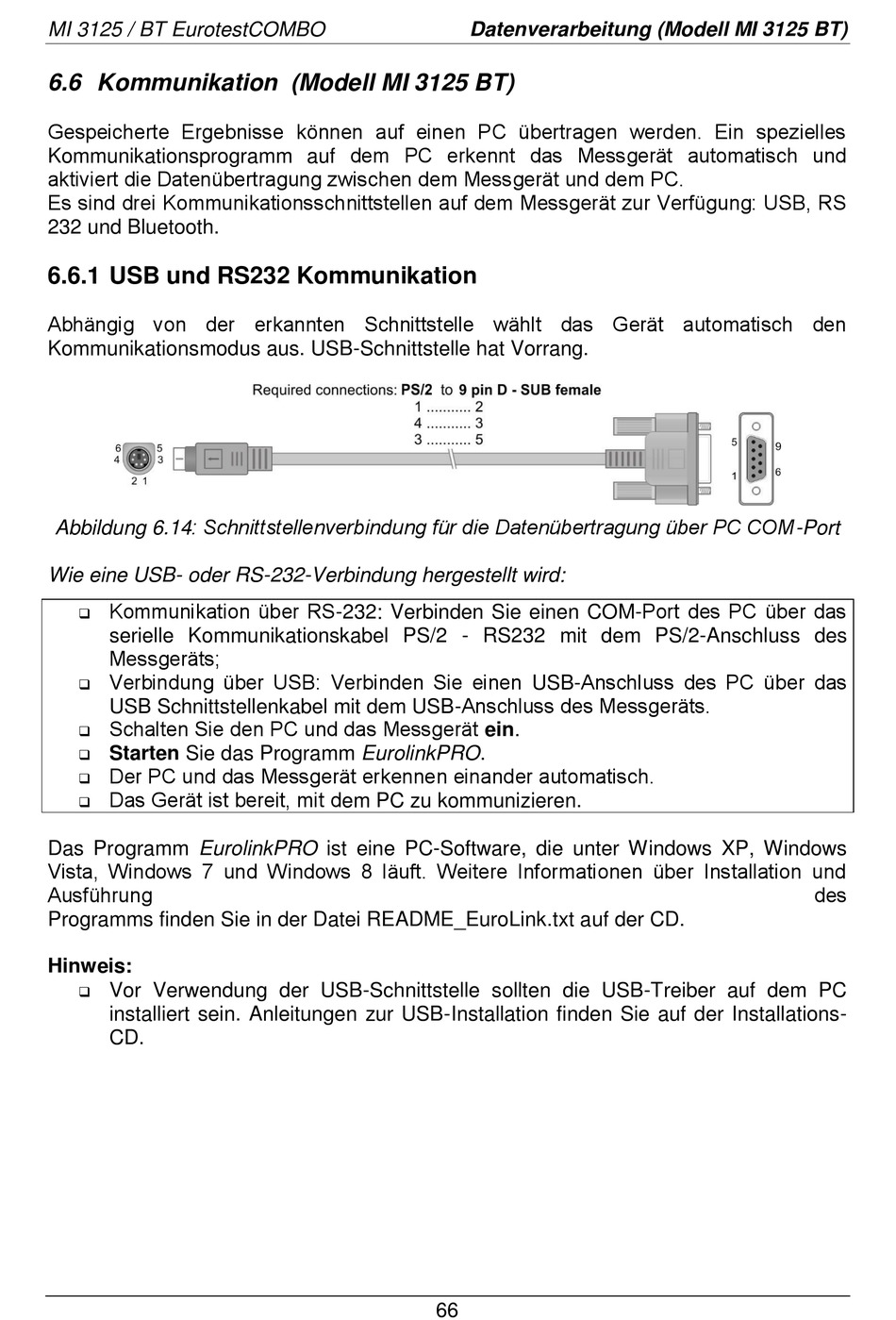

6.6 Kommunikation (Modell MI 3125 BT)

Gespeicherte Ergebnisse können auf einen PC übertragen werden. Ein spezielles
Kommunikationsprogramm auf dem PC erkennt das Messgerät automatisch und
aktiviert die Datenübertragung zwischen dem Messgerät und dem PC.
Es sind drei Kommunikationsschnittstellen auf dem Messgerät zur Verfügung: USB, RS
232 und Bluetooth.

6.6.1 USB und RS232 Kommunikation

Abhängig von der erkannten Schnittstelle wählt das Gerät automatisch den
Kommunikationsmodus aus. USB-Schnittstelle hat Vorrang.
Abbildung 6.14: Schnittstellenverbindung für die Datenübertragung über PC COM-Port
Wie eine USB- oder RS-232-Verbindung hergestellt wird:
Kommunikation über RS-232: Verbinden Sie einen COM-Port des PC über das

serielle Kommunikationskabel PS/2 - RS232 mit dem PS/2-Anschluss des
Messgeräts;
Verbindung über USB: Verbinden Sie einen USB-Anschluss des PC über das

USB Schnittstellenkabel mit dem USB-Anschluss des Messgeräts.
Schalten Sie den PC und das Messgerät ein.

Starten Sie das Programm EurolinkPRO.

Der PC und das Messgerät erkennen einander automatisch.

Das Gerät ist bereit, mit dem PC zu kommunizieren.

Das Programm EurolinkPRO ist eine PC-Software, die unter Windows XP, Windows
Vista, Windows 7 und Windows 8 läuft. Weitere Informationen über Installation und
Ausführung
Programms finden Sie in der Datei README_EuroLink.txt auf der CD.
Hinweis:
Vor Verwendung der USB-Schnittstelle sollten die USB-Treiber auf dem PC

installiert sein. Anleitungen zur USB-Installation finden Sie auf der Installations-
CD.
Datenverarbeitung (Modell MI 3125 BT)
