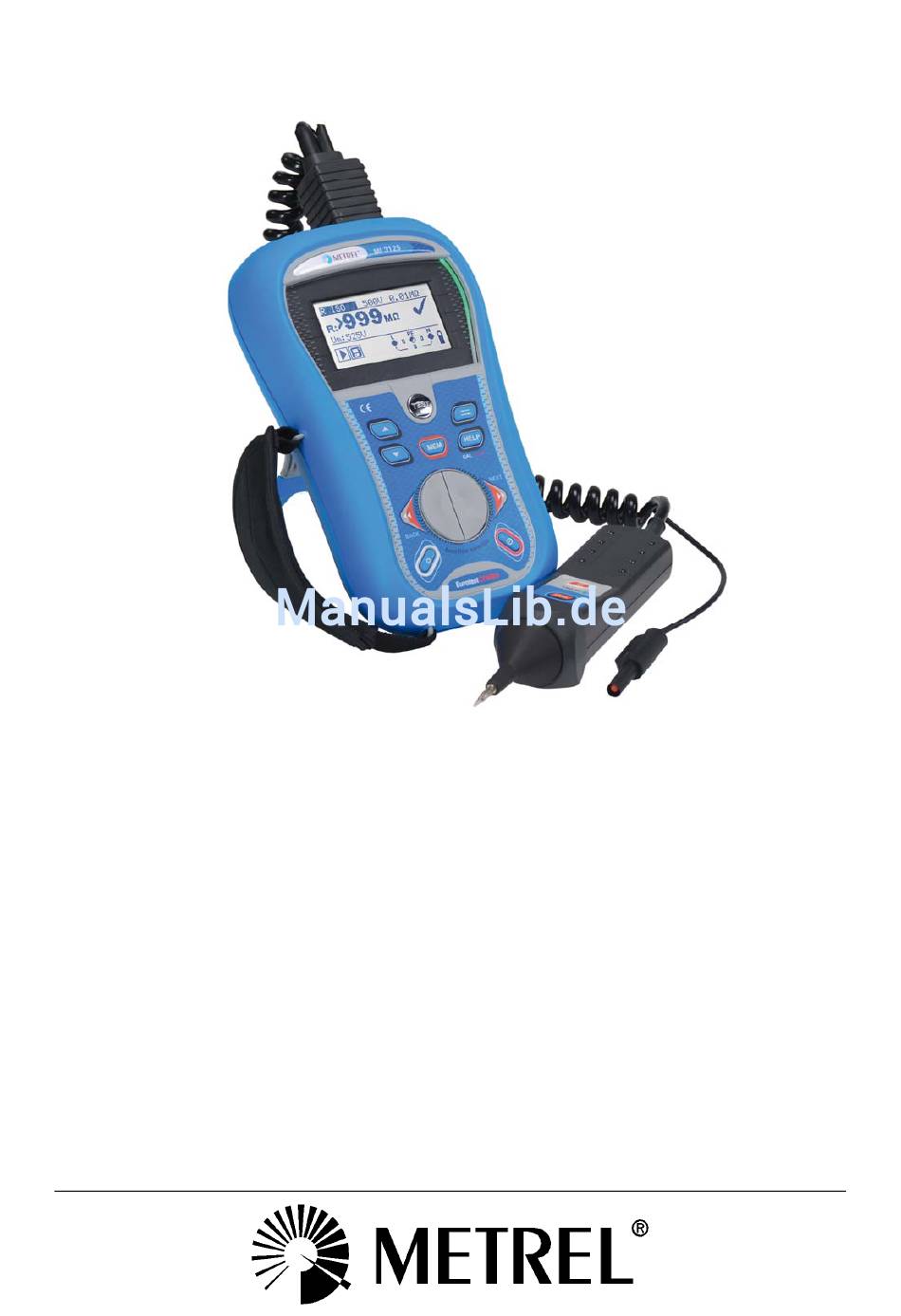

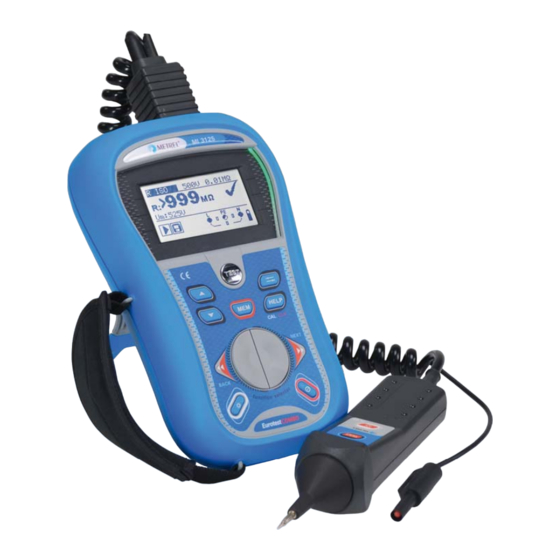

- Seite 1 EurotestCOMBO MI 3125 MI 3125B Kurzanleitung Version 1.3, Bestell Nr. 20 751 522...
- Seite 2 EU (Europäischen Union) hinsichtlich Sicherheit und elektromagnetischer Verträglichkeit erfüllt. © 2010 METREL Diese Anleitung gehört zur Gerätehardware Version 1.0 Kein Teil dieses Dokuments darf ohne schriftliche Genehmigung von METREL in irgendeiner Form oder mit irgendeinem Mittel vervielfältigt oder verwendet werden.
-
Seite 3: Inhaltsverzeichnis
MI 3125 EurotestCOMBO Inhaltsverzeichnis Inhaltsverzeichnis Inbetriebnahmeanleitung ..................4 Sicherheits- und Betriebshinweise..............4 Beschreibung des Instruments – Frontplatte und Anschlussfeld ......5 Beschreibung des Instruments – Bedeutung von Symbolen ......5 Funktionswahlschalter und Display des Instruments ..........7 ... -
Seite 4: Inbetriebnahmeanleitung
550 V! Wartungseingriffe oder Einstellverfahren dürfen nur von kompetenten, befugten und von Metrel geschulten Personen durchgeführt werden. Verwenden Sie nur von Ihrem Händler geliefertes Standard- oder Sonderprüfzubehör! Beachten Sie, dass ältere und einige der neuen Sonderprüfzubehörteile mit ... -
Seite 5: Beschreibung Des Instruments - Frontplatte Und Anschlussfeld
MI 3125 EurotestCOMBO Inbetriebnahmeanleitung 1.2 Beschreibung des Instruments – Frontplatte und Anschlussfeld Beschreibung des Instruments 1. Display 2. Prüftaste 3. Pfeil-Taste 4. Pfeil-Taste 5. MI 3125B: MEM-Taste MI 3125: CAL-Taste (um Leitungswiderstand zu kompensieren) 6. Funktionswähler 7. Taste Hintergrundbeleuchtung 8. Ein-Aus-Taste 9. - Seite 6 MI 3125 EurotestCOMBO Inbetriebnahmeanleitung Die Spannung wird ständig zusammen mit der Prüfklemmendarstellung angezeigt. Die Prüfklemmen L und N werden für die gewählte Messung benutzt. L und PE (Schutzleiter) sind aktive Prüfklemmen; die Klemme N sollte zugunsten korrekter Bedingungen der Eingangsspannung ebenfalls angeschlossen sein.
-
Seite 7: Funktionswahlschalter Und Display Des Instruments
MI 3125 EurotestCOMBO Inbetriebnahmeanleitung Ergebnisfeld Messergebnis liegt innerhalb der voreingestellten Grenzwerte (GUT). Das Messergebnis liegt außerhalb der voreingestellten Grenzwerte (SCHLECHT). Die Messung wurde abgebrochen. Beachten Sie die angezeigten Warnungen und Meldungen. Akustische Warnungen Warnung! An der PE-Klemme wurde eine gefährliche Spannung Dauerton erkannt. -
Seite 8: Handhabung Der Batterie
MI 3125 EurotestCOMBO Inbetriebnahmeanleitung 1.5 Handhabung der Batterie Wenn Batteriezellen ersetzt werden müssen oder vor dem Öffnen des Batterie- /Sicherungsfachdeckels trennen Sie das gesamte an das Instrument angeschlossene Messzubehör ab und schalten das Instrument aus. Im Inneren des Geräts können gefährliche Spannungen bestehen! Legen Sie die Zellen korrekt ein! Wenn dies nicht richtig geschieht, funktioniert das ... -
Seite 9: Garantie Und Reparaturen
Ersatz verfügbar ist. Versandkosten / Rücksendekosten sind nicht rückerstattungsfähig. Metrel ist nicht für Verluste und Schäden aus der Benutzung oder dem Betrieb der Produkte haftbar zu machen. Auf keinen Fall ist Metrel den Kunden gegenüber haftbar für besondere oder indirekte Schäden, Nebenschäden, Entschädigung mit Strafzweck... - Seite 10 Kein Auftrag, der von Metrel akzeptiert wurde, kann vom Kunden storniert werden, es sei denn mit der schriftlichen Einwilligung von Metrel und unter der Bedingung, dass der Kunde Metrel für alle Verluste (einschließlich entgangener Gewinne), Kosten (einschließlich aller aufgewandten Arbeits- und Materialkosten), Schäden, Lasten und Ausgaben entschädigt, die Metrel infolge der Stornierung erleidet.
-
Seite 11: Schnell-Prüfanleitung
MI 3125 EurotestCOMBO Schnell-Prüfanleitung 2 Schnell-Prüfanleitung 2.1 Leitungsabgleich Starten des Prüfgeräts: 1. Legen Sie voll geladene Batterien ein. 2. Drücken Sie die Ein-/Aus-Taste. 3. Schließen Sie das Prüfkabel am Instrument an. Schritt Wählen zuerst Funktionswahlschalter die Durchgangsfunktion (R LOWΩ oder DURCHGANG*). Folgendes Menü... -
Seite 12: Messungen
MI 3125 EurotestCOMBO Messungen 2.2 Messungen 2.2.1 Ständige Spannungs- und Frequenzüberwachung / Phasenfolge – Wechselspannungs- und Frequenzmessungen, Phasenfolge Überwacht gleichzeitig die Spannungen zwischen L-N, L-PE und N-PE. Die Werte werden in Echtzeit angezeigt. Das System kann auch bei Dreiphasennetzen zur Überwachung der Spannungen ... - Seite 13 MI 3125 EurotestCOMBO Messungen Anschauen der Ergebnisse Angezeigte Ergebnisse: Ul(1)-n(2): Spannung zwischen Phasen- und Neutralleiter (oder zwischen den Phasen L1 und L2) Ul(1)-pe(3): Spannung zwischen Phasen- und Schutzleiter (oder zwischen den Phasen L1 und L3) Un(2)-pe(3): Spannung zwischen Neutral- und Schutzleiter (oder zwischen den ...
-
Seite 14: Isolationswiderstand - Zum Prüfen Des Mω-Werts Der Isolation Zwischen Den Adern
MI 3125 EurotestCOMBO Messungen 2.2.2 Isolationswiderstand – Zum Prüfen des MΩ-Werts der Isolation zwischen den Adern Die Prüfspannungen können von 50 V bis 1000 V verändert werden. Auswählbare Grenzwerte können zur schnellen Bewertung der Ergebnisse auf dem Bildschirm eingestellt werden. Funktion einstellen Parameter und Grenzwerte einstellen Nennprüfspannung (100 VDC ÷... - Seite 15 MI 3125 EurotestCOMBO Messungen TEST Taste drücken und halten, bis sich das Ergebnis stabilisiert hat. Anschauen der Ergebnisse Angezeigte Ergebnisse: R: Isolationswiderstand Um: Prüfspannung des Instruments...
-
Seite 16: Low Ω Zum Prüfen Des Widerstands Von Erdungsleitern Und Potentialausgleichsverbindungen
MI 3125 EurotestCOMBO Messungen 2.2.3 Low Ω zum Prüfen des Widerstands von Erdungsleitern und Potentialausgleichsverbindungen R LOW Ω Durchgangsprüfung 200 mA Die Polarität wird während der Prüfung automatisch umgepolt (Ergebnisse auf dem Display angezeigt). Durchgang (Modell MI 3125B) Niedrigerer Strom, der das System ständig prüft. - Seite 17 MI 3125 EurotestCOMBO Messungen R LOW Ω: Durchgang TEST TEST Taste drücken Taste drücken, um die Messung zu starten TEST Taste drücken, um die Messung zu stoppen Anschauen der Ergebnisse R LOW Ω Durchgang* Angezeigte Ergebnisse: Angezeigte Ergebnisse: R: Hauptergebnis der Niederohmmessung R: Hauptergebnis des R+: Teilergebnis der Niederohmmessung Durchgangswiderstands...
-
Seite 18: Rcd-Prüfung - 3 Funktionen Zum Prüfen Von Rcds
MI 3125 EurotestCOMBO Messungen 2.2.4 RCD-Prüfung – 3 Funktionen zum Prüfen von RCDs. Zum Prüfen der Berührungsspannung an freiliegenden geerdeten leitenden Teilen. RCD t Zum Prüfen der Zeit, die ein RCD zum Auslösen benötigt. Auslöseströme können mit x½, x1, x2 und x5 multipliziert werden. ... - Seite 19 MI 3125 EurotestCOMBO Messungen Anschlussschaltbild TEST Taste drücken Anschauen der Ergebnisse Angezeigte Ergebnisse: Uc: Berührungsspannung RL: Fehlerschleifenwiderstand Angezeigte Ergebnisse: t: Auslösezeit Uc: Berührungsspannung Angezeigte Ergebnisse: IΔ: Auslösestrom Uci: Berührungsspannung bei IΔ tI: Auslösezeit Angezeigte Ergebnisse: Uc: Berührungsspannung x1, x5, x½: Auslösezeiten...
-
Seite 20: Fehlerschleifenimpedanz
MI 3125 EurotestCOMBO Messungen 2.2.5 Fehlerschleifenimpedanz Zloop Schleifenprüfung mit hohem Strom. Sehr schnell und effizient zum Prüfen von Stromkreisen, die nicht mit RCD geschützt sind. Zs rcd Schleifenprüfung mit niedrigem Strom. Über einen längeren Zeitraum durchgeführte Vielzahl von Prüfungen zugunsten ... - Seite 21 MI 3125 EurotestCOMBO Messungen TEST Taste drücken Anschauen der Ergebnisse Zloop Zs (RCD) Angezeigte Ergebnisse: Angezeigte Ergebnisse: Z: Fehlerschleifenimpedanz Z: Fehlerschleifenimpedanz : Unbeeinflusster Fehlerstrom : Unbeeinflusster Fehlerstrom Lim: Oberer Grenzwert Lim: Oberer Grenzwert Fehlerschleifenimpedanz (falls Fehlerschleifenimpedanz (falls zutreffend) zutreffend)
-
Seite 22: Leitungsimpedanz - (Phase-Neutral, Phase-Phase)/ Spannungsabfall
MI 3125 EurotestCOMBO Messungen 2.2.6 Leitungsimpedanz – (Phase-Neutral, Phase-Phase)/ Spannungsabfall Zline Benutzt zum Prüfen zwischen Phasen bei einem Ein- oder Dreiphasennetz, z.B. Prüfen L gegen N, L1 gegen L2, L2 gegen L3 usw. ΔU Zum Überprüfen, ob eine Spannung in der Anlage oberhalb der zulässigen Werte ... - Seite 23 MI 3125 EurotestCOMBO Messungen Anschlussschaltbild Zline ΔU – Spannungsabfall Step 1 Step 2 TEST Taste drücken Anschauen der Ergebnisse ΔU Zline Angezeigte Ergebnisse: Angezeigte Ergebnisse: ΔU….Spannungsabfall Z: Leitungsimpedanz …..Unbeeinflusster Kurzschlussstrom : Unbeeinflusster Kurzschlussstrom Z……Leitungsimpedanz an der Stelle der Lim: Oberer Grenzwert Messung Leitungsimpedanz (falls zutreffend) Zref…Referenzimpedanz...
-
Seite 24: Erdungswiderstand (Modell Mi 3125B)
MI 3125 EurotestCOMBO Messungen 2.2.7 Erdungswiderstand (Modell MI 3125B) Haupt-Erdungsanlagen, Blitzschutzanlagen, örtliche Erdungen usw. können mit der Erdungswiderstandsprüfung überprüft werden. Funktion einstellen Unterfunktion wählen Hoher Grenzwiderstand Ω schaltet Grenzwert aus, 1 Ω ÷ 5 kΩ Anschlussschaltbild TEST Taste drücken Anschauen der Ergebnisse Angezeigte Ergebnisse:... -
Seite 25: Installation Der Pc-Software, Schritt Für Schritt (Modell Mi 3125B)
2. Die Software sollte automatisch starten. Ist dies nicht der Fall, doppelklicken Sie auf das Symbol des CD/DVD- Laufwerks auf ihrem Computer, um den Inhalt der CD zu öffnen, und doppelklicken Sie auf die Programmdatei „METREL.exe“. 3. Der anfängliche Willkommensbildschirm erscheint; wählen Sie die Sprache, die Version und die Option der PC-Software. - Seite 26 MI 3125 EurotestCOMBO Installation der PC-Software, Schritt für Schritt 7. Ein Fenster erscheint, das Sie nach Ihrem Passwort fragt. a. Falls Sie die Software Eurolink PRO Plus gekauft haben, geben Sie Ihren 16-stelligen Code (einschließlich der Bindestriche) ein, klicken auf die Schaltfläche „Hinzufügen“ und dann auf „OK“.
