MI 3125 / BT EurotestCOMBO
MI 3125 / MI 3125 BT Prüffunktionen und IT-Systeme
Die folgende Tabelle enthält Funktionen des Messgerätes einschließlich der
Kompatibilitäts-Hinweise bezüglich des IT-Systems.
IT System Funktionen
Spannung
Spannung
Phasenfolge
RCD Funktionen
RCD - Uc
RCD - Auslösezeit t
RCD - Auslösestrom
RCD – Auto-Test
Loop Funktionen
Fehlerschleifenimpedanz
Unbeeinflusste
Fehlerschleifenimpedanz
Kurzschlussstrom
Leitungsfunktionen
Leitungsimpedanz
Unbeeinflusste Leitung
Kurzschlussstrom
Durchgangsprüfungsfunktionen Abhängig vom gewählten Versorgungssystem.
Isolationswiderstand
Erdungswiderstand
PE-Prüfsonde
Spannungsmessungen
Angezeigte Ergebnisse für das Einphasensystem:
U21 ......... Spannung zwischen Außenleitern,
U1pe ....... Spannung zwischen der Leitung L1 und Schutzleiter,
U2pe ....... Spannung zwischen der Leitung L2 und Schutzleiter.
Hinweis
Symbole für das IT-System geändert, siehe Bild
D.2.
Automatische
Dreiphasensystem.
Teilweise anwendbar.
Nicht anwendbar.
Anwendbar unter Umgehung des Teststroms.
Nicht anwendbar.
Impedanz Z
für Nenn U
I
SC
Abhängig vom gewählten Versorgungssystem.
Abhängig vom gewählten Versorgungssystem.
Aktiv, aber blockiert den ausgewählten Test nicht,
wenn die Spannung detektiert wird.

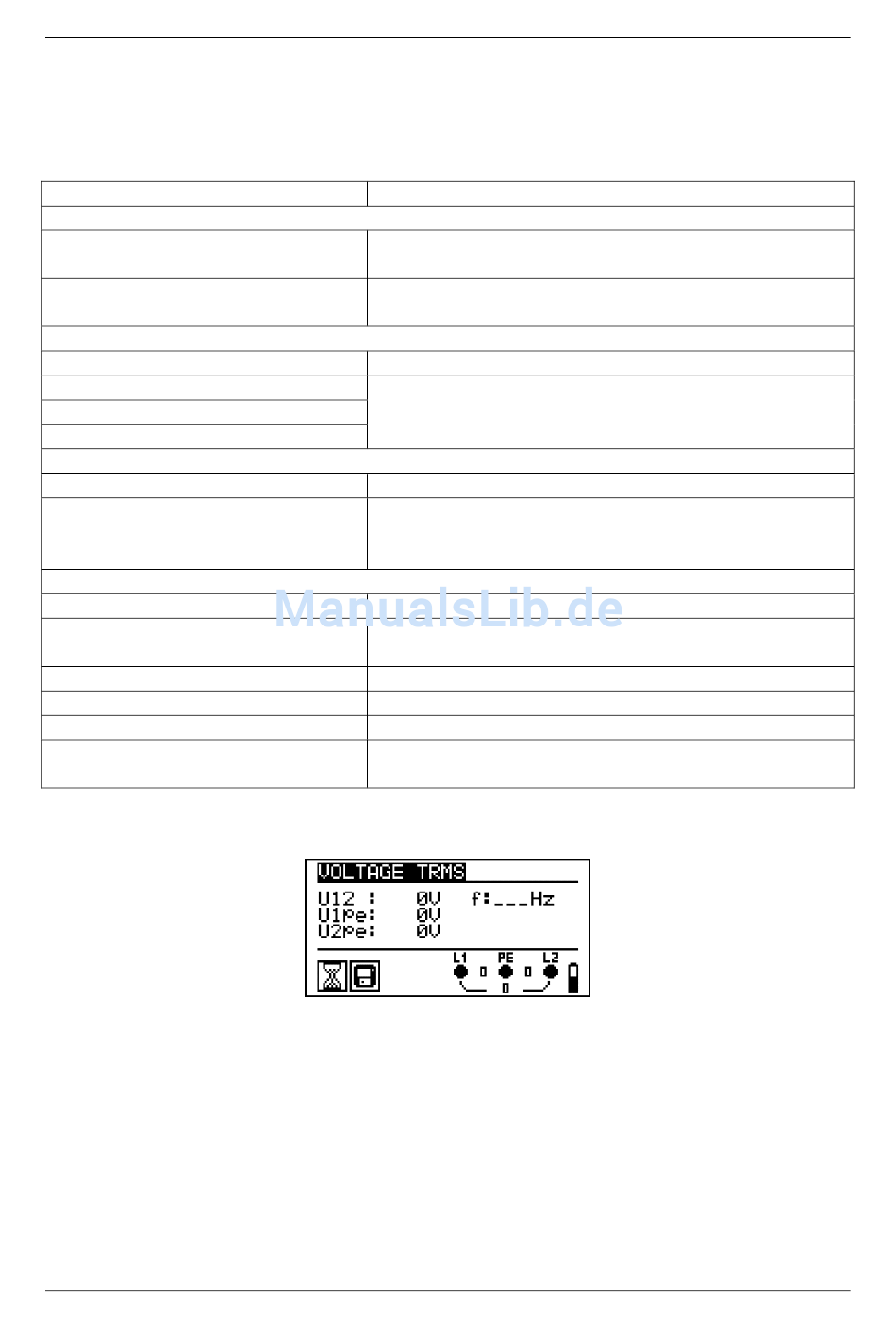

Abbildung D.2: Spannungsmessungen
