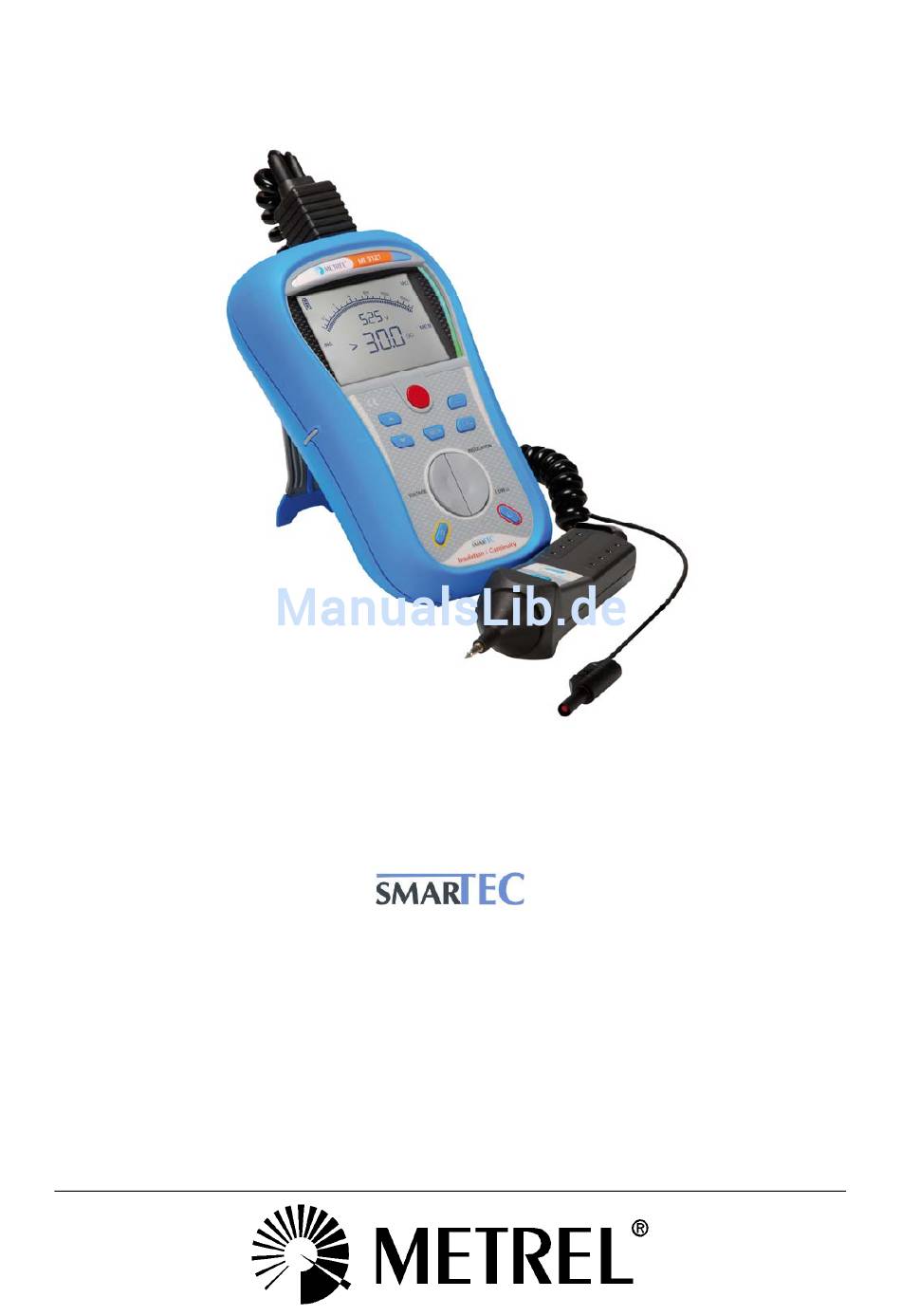

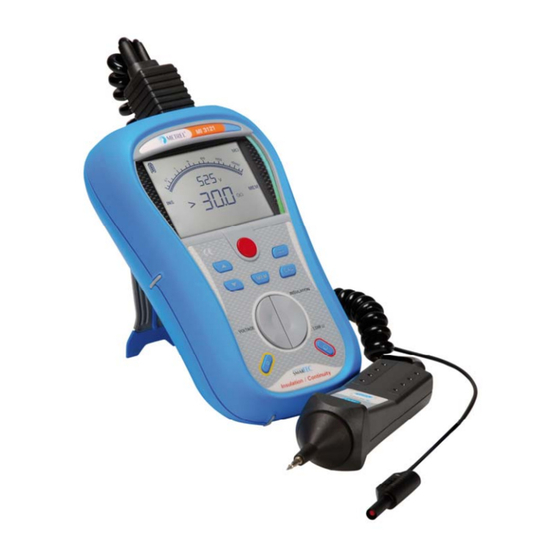

- Seite 1 Isolation / Durchgang MI 3121 Bedienungsanleitung Version 1.0, Bestellnr. 20 751 338...
- Seite 2 EU (Europäischen Union) hinsichtlich Sicherheit und elektromagnetischer Verträglichkeit erfüllt. © 2008 METREL Die Handelsnamen Metrel, Smartec, Eurotest und Autosequence sind in Europa und anderen Ländern eingetragene oder angemeldete Warenzeichen. Kein Teil dieses Dokuments darf ohne schriftliche Genehmigung von METREL in...
-
Seite 3: Sicherheits- Und Betriebshinweise
MI 3121 Isolation / Durchgang Sicherheits- und Betriebshinweise 1. Sicherheits- und Betriebshinweise 1.1. Warnungen Dieses Dokument ist eine Ergänzung zur Bedienungsanleitung! Diese Warnung auf dem Instrument bedeutet: „Lesen Sie die Bedienungsanleitung mit besonderer Beachtung des sicheren Betriebs.“ Das Symbol erfordert das Eingreifen des Bedieners! Wenn das Prüfgerät nicht in der in diesem Benutzerhandbuch... - Seite 4 MI 3121 Isolation / Durchgang Sicherheits- und Betriebshinweise Berühren Sie den Prüfling nicht während der Messung oder bevor er vollständig entladen ist! Es besteht die Gefahr eines Stromschlags! Das automatische Entladen kapazitiver Objekte dauert nach Abschluss der Isolationswiderstandsmessung einige Zeit. Die aktuelle Spannung wird während des Entladens angezeigt, bis sie unter 10 V fällt.
-
Seite 5: Handhabung Der Batterie
MI 3121 Isolation / Durchgang Sicherheits- und Betriebshinweise 1.2. Handhabung der Batterie Vor dem Öffnen des Batterie-/Sicherungsfachdeckels trennen Sie das gesamte an das Gerät angeschlossene Messzubehör ab und schalten das Instrument aus. Legen Sie die Zellen richtig ein, sonst funktioniert das Instrument nicht, und die Batterie könnte beschädigt werden. -
Seite 6: Vorderseite Des Instruments
MI 3121 Isolation / Durchgang Vorderseite des Instruments 2. Vorderseite des Instruments Legende: 1 ..Maßgeschneidertes Display mit Hintergrundbeleuchtung. 2 ..TEST, startet eine Messung. 3 ..AUFWÄRTS, ändert den gewählten Parameterwert. 4 ..ABWÄRTS, ändert den gewählten Parameterwert. 5 ..MEM, Speichern/Abrufen/Löschen Prüfungen Speicher Instruments. - Seite 7 MI 3121 Isolation / Durchgang Messungen 3. Messungen 3.1. Isolationswiderstand Funktion einstellen Parameter Grenzwerte einstellen Wählen Sie die Funktion INS. Prüfspannung..Grenzwert Minimaler Isolationswiderstand. Prüfschaltungen für den Isolationswiderstand Anschluss des Universal-Prüfkabels Verfahren bei der Isolationswiderstandsmessung Trennen Sie die geprüfte Anlage von der Netzversorgung (und entladen Sie die Isolation).
-
Seite 8: Widerstand Zur Erdverbindung Und Der Potentialausgleichsverbindungen
MI 3121 Isolation / Durchgang Messungen 3.2. Widerstand zur Erdverbindung und der Potentialausgleichsverbindungen Funktion einstellen Parameter und Grenzwerte einstellen Wählen Sie die Funktion RLOW oder Grenzwert Maximalwiderstand. CONT. Prüfschaltung für die RLOW-Messung Prüfschaltung für die CONT-Messung Anbringung des Universal-Prüfkabels Anschluss des Universal-Prüfkabels mit optionaler Verlängerungsleitung... -
Seite 9: Spannung Und Frequenz
MI 3121 Isolation / Durchgang Messungen 3.3. Spannung und Frequenz Funktion einstellen Wählen Sie die Funktion VOLT. Schaltungen für die Spannungsmessung Anschluss des Universal-Prüfkabels Messverfahren Schließen Sie das Prüfkabel am Instrument an. Schließen Sie die Prüfleitungen am Prüfling an. Speichern Sie das aktuelle Messergebnis (optional). -
Seite 10: Wartung
MI 3121 Isolation / Durchgang Wartung 4. Wartung 4.1. Austausch der Sicherung M 0,315 A / 250 V, 20x5 mm Diese Sicherung schützt die interne Schaltung für Durchgangsfunktionen, wenn die Prüfspitzen während der Messung versehentlich an die Netzspannung angeschlossen werden. - Seite 11 MI 3121 Isolation / Durchgang Wartung...
- Seite 12 MI 3121 Isolation / Durchgang Wartung...
